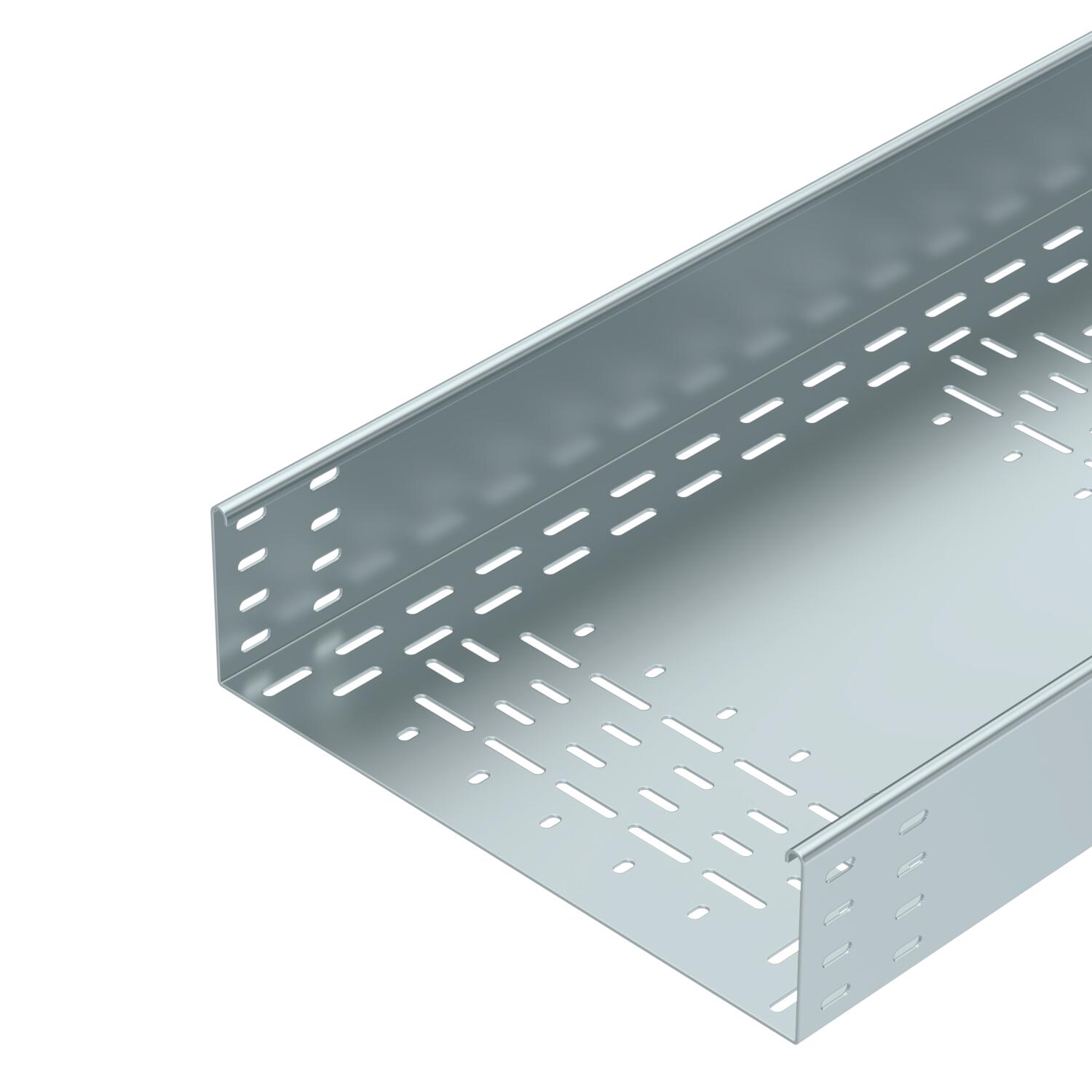

Kabelový žlab BKRS 110 FS

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	2 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

Systém těžkých pochozích kabelových žlabů BKRS s děrovaným dnem, výška bočnice 110 mm.

Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	22,5809 kg CO2e / 1 metr
Délka	10 ft
Délka	3000 mm
Děrování bočnice	Ne
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

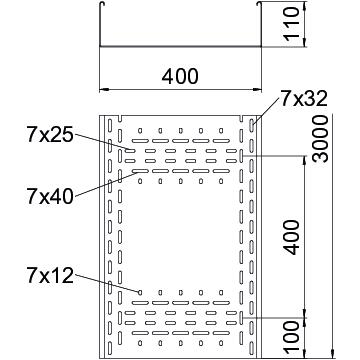

Rozměr	110x400x3000
Rozměr H	110 mm
Rozměr B	400 mm
Rozměr L	3000 mm

Rozmístění otvorů NATO	Ne
Šířka	16 in
Šířka	400 mm
S vrchním dílem	Ne
Tloušťka plechu	2 mm
Tloušťka plechu	0,08 in
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	396 cm²
Užitečný průřez	39600 mm²
Výška	110 mm
Výška	4 in
Vzdálenost podpěr 1,5 m	3,44 kN/m
Vzdálenost podpěr 2,0 m	3,33 kN/m
Vzdálenost podpěr 2,5 m	2,61 kN/m
Vzdálenost podpěr 3,0 m	2,08 kN/m
Zachování funkčnosti	Ne

Všechny typy

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
BKRS 1110 FS	3000 mm	100 mm	2 mm	Ne	Ocel	pásově zinkováno	6061981	m	3 m
BKRS 1120 FS	3000 mm	200 mm	2 mm	Ne	Ocel	pásově zinkováno	6061983	m	3 m

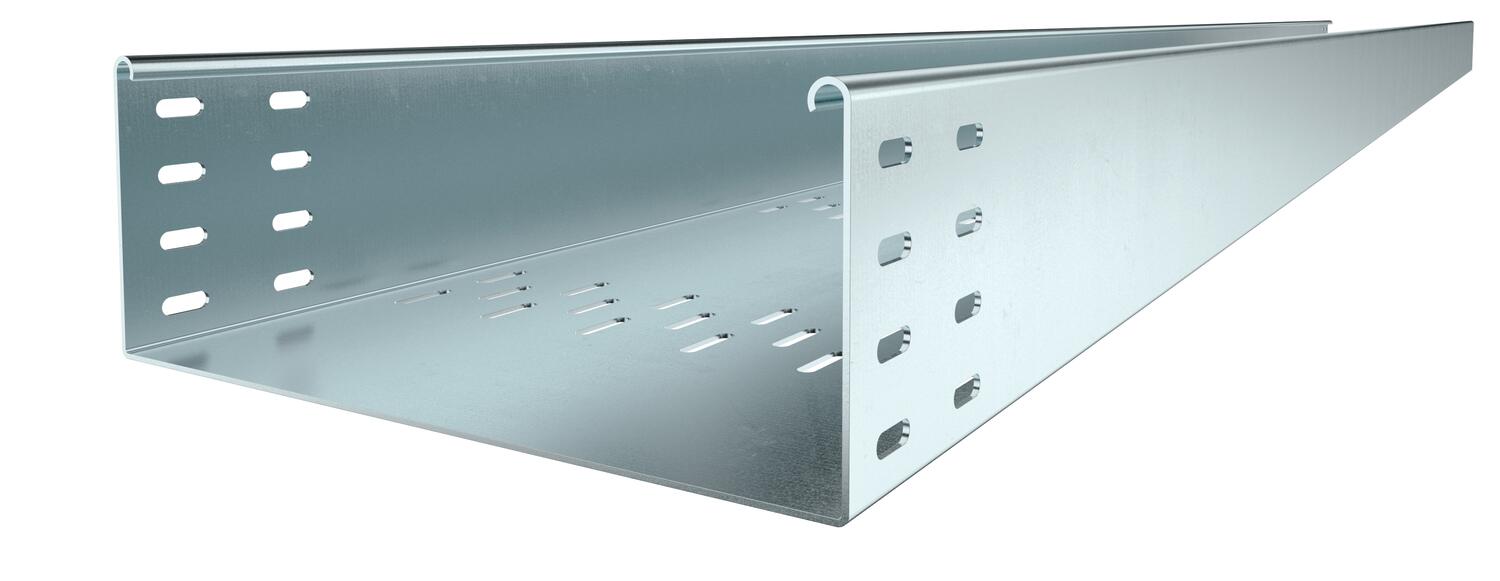

BKRS 1130 FS	3000 mm	300 mm	2 mm	Ne	Ocel	pásově zinkováno	6061985	m	3 m
BKRS 1140 FS	3000 mm	400 mm	2 mm	Ne	Ocel	pásově zinkováno	6061987	m	3 m
BKRS 1150 FS	3000 mm	500 mm	2 mm	Ne	Ocel	pásově zinkováno	6061989	m	3 m
BKRS 1160 FS	3000 mm	600 mm	2 mm	Ne	Ocel	pásově zinkováno	6061991	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

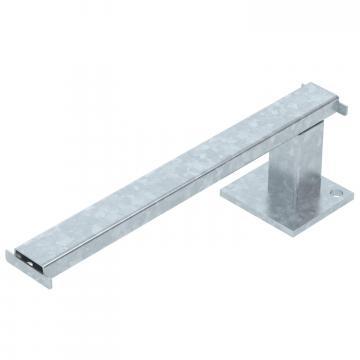

Opěrný výložník BKRS FT	STA BKRS 400 FT	6044547	Kus	1 Kus

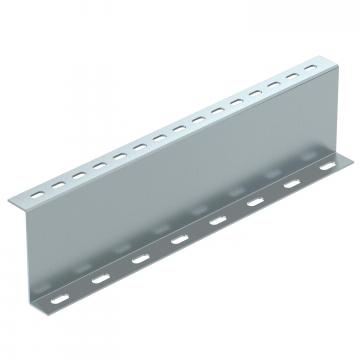

Podpěrný profil 100 FS	STP Z 1040 FS	6044587	Kus	1 Kus

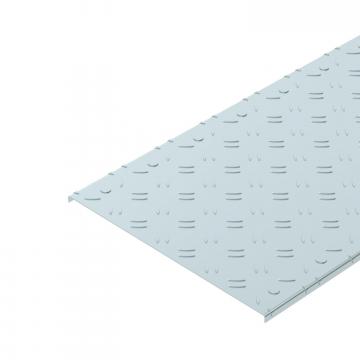

Víko z rýhovaného plechu DBKR FS	DBKR 400 FS	6049125	m	3 m
Podélná a úhlová spojka 110 FS	RLVL 110 FS	6067131	Kus	10 Kus

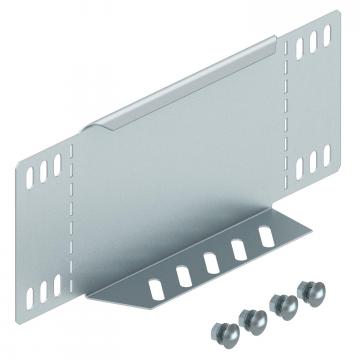

Redukční úhelník a zakončení 110 FS	RWEB 140 FS	7111428	Kus	1 Kus

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Spona víka G	DK DBKR G	6049280	Kus	30 Kus
Protiprachový prvek a spojovací lišta FS	SSE SSLB 400 FS	6049296	Kus	1 Kus

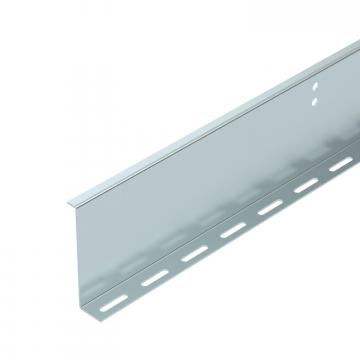

Přepážka, tvar Z 110 FS	TSG110Z BKRS FS	6062391	m	3 m
