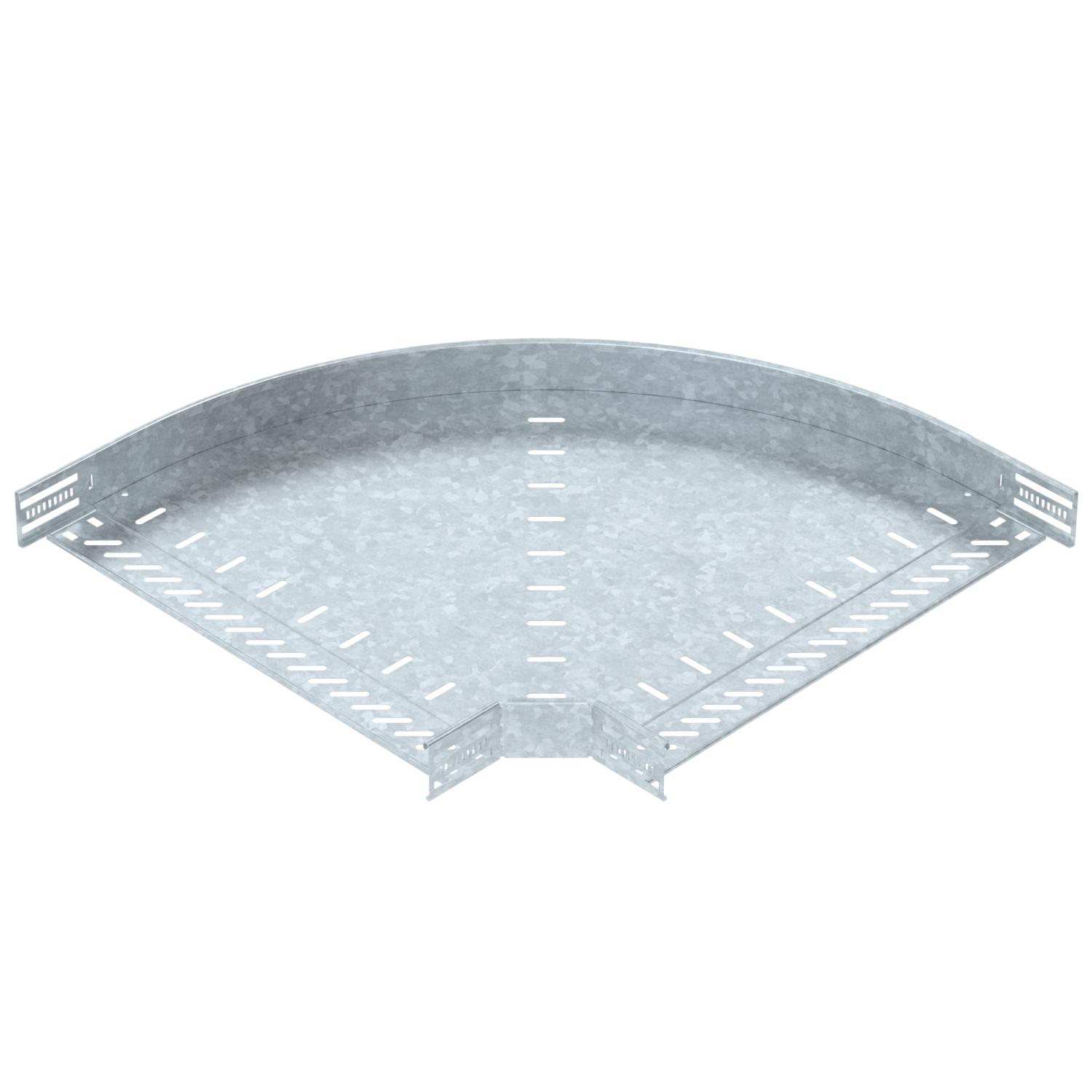

Oblouk 90°, bočnice 60 FT 500 | Ocel | žárově zinkováno ponorem | pozinkováno

Oblouk 90°, bočnice 60 FT

Obj. č. 6036600 | EAN 4012197344580

Obj. č. / Typ

Šířka

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Barva	pozinkováno

Popis výrobku

Popis výrobku

Oblouk 90° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 60 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.

Technické údaje

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	10,454 kg CO2e / 1 Kus
Děrování bočnice	Ano
Doporučený počet šroubů	16 St.
Druh spojky kabelového nosného systému	Šroubovaný / upevněný svorkami
Konstrukce	Pevný oblouk
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Odbočení (úhel)	90°
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka

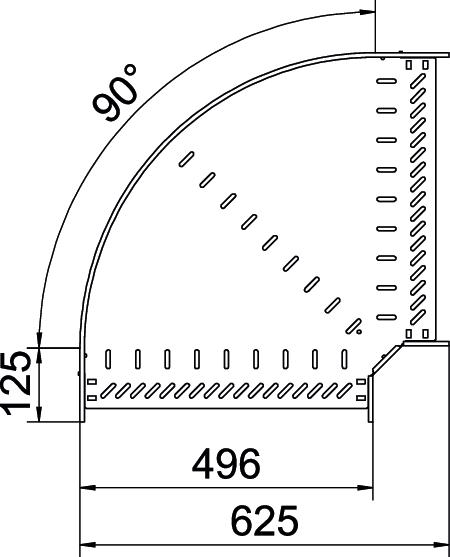

Rozměr	60x500

Rozměr B	500 mm
Rozměr R	50 mm
Rozmístění otvorů NATO	Ne
Šířka	500 mm
S vrchním dílem	Ne
Teplotní rozsah použití, max.	120 °C
Teplotní rozsah použití, min.	-20 °C
tloušťka bočnice	1,25 mm
Tloušťka materiálu dna	1 mm
Tloušťka plechu	0,8 mm
Výška	60 mm
Zachování funkčnosti	Ne
Změna směru	vodorovný

Všechny typy

Všechny typy

Typ	Šířka	Materiál	Povrch	Barva	Obj. č.	Množství	Nejm. prod. jedn.
RB 90 610 FT	100 mm	Ocel	žárově zinkováno ponorem	pozinkováno	6036590	Kus	1 Kus
RB 90 615 FT	150 mm	Ocel	žárově zinkováno ponorem	pozinkováno	6036592	Kus	1 Kus
RB 90 620 FT	200 mm	Ocel	žárově zinkováno ponorem	pozinkováno	6036594	Kus	1 Kus
RB 90 630 FT	300 mm	Ocel	žárově zinkováno ponorem	pozinkováno	6036596	Kus	1 Kus
RB 90 640 FT	400 mm	Ocel	žárově zinkováno ponorem	pozinkováno	6036598	Kus	1 Kus
RB 90 650 FT	500 mm	Ocel	žárově zinkováno ponorem	pozinkováno	6036600	Kus	1 Kus
