Kabelový žlab MKS-Magic® 110 A2 3050 | 100 | 110 | 1 | Ne | ocelová | Nerez ocel, materiál 1.4307 | Holé, dodatečně ošetřeno

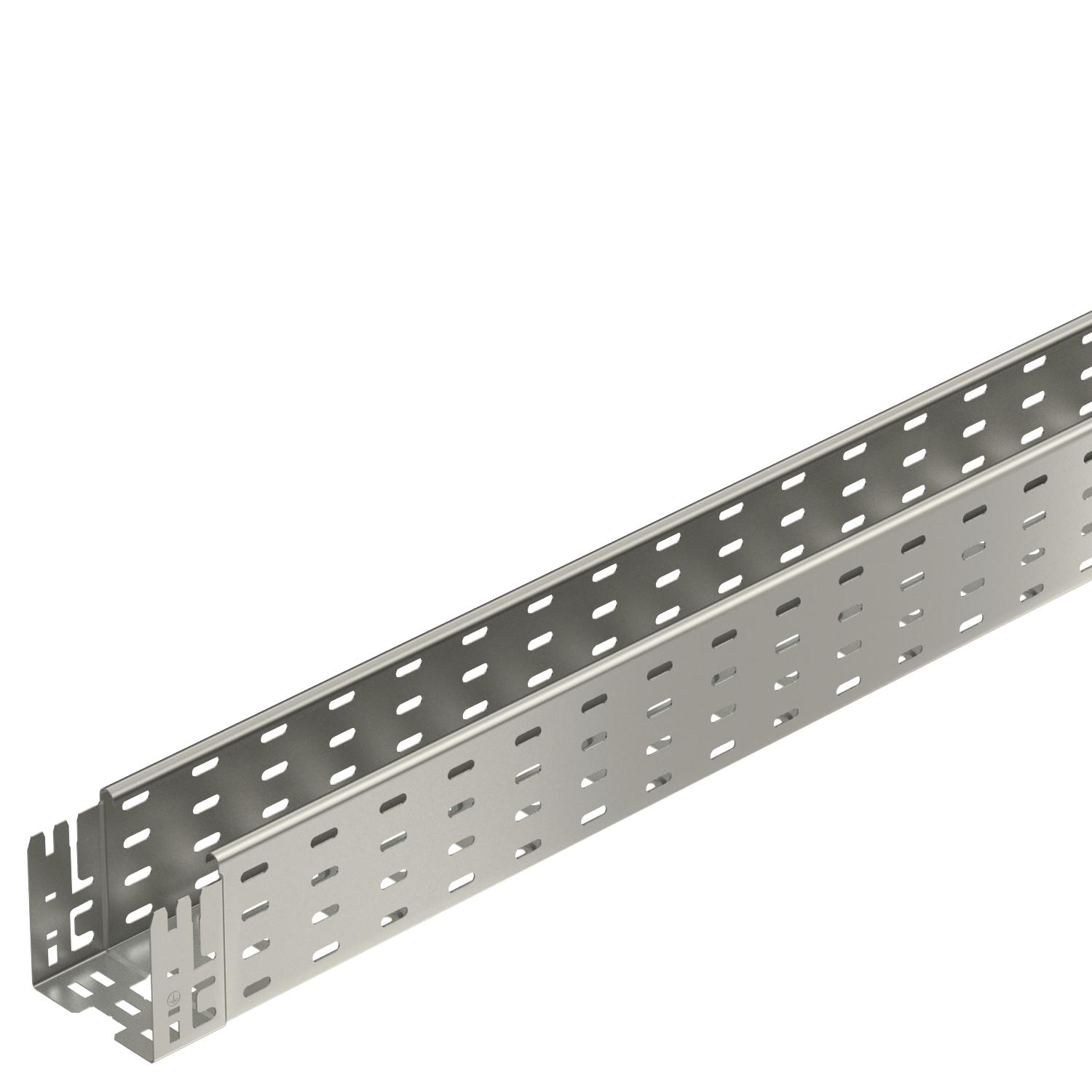

Kabelový žlab MKS-Magic® 110 A2

Obj. č. 6059190 | EAN 4012195831150

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	110 mm

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Barva	ocelová

Materiál	Nerez ocel, materiál 1.4307

Povrch	Holé, dodatečně ošetřeno

Popis výrobku

Popis výrobku

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Technické údaje

Barva	ocelová
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Magnetický útlum stínění bez víka	20 dB
Magnetický útlum stínění s víkem	50 dB
Materiál	Nerez ocel, materiál 1.4307
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	Holé, dodatečně ošetřeno
Provedení pro velká rozpětí	Ne

Provedení spojky	Integrovaná spojka
Rozměr	110x100x3050
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	1 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	108 cm²
Užitečný průřez	10800 mm²
Zachování funkčnosti	Ne

Rozměry

Délka	3050 mm
Rozměr B	100 mm
Rozměr L	30 mm

Rozměr y	62 mm
Šířka	100 mm
Výška	110 mm

Zatížení

Vzdálenost podpěr 1,5 m	2 kN/m
Vzdálenost podpěr 2,0 m	1,5 kN/m

Vzdálenost podpěr 2,5 m	1,07 kN/m
Vzdálenost podpěr 3,0 m	0,7 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	13,2277 kg CO2e / 1 metr
CO₂ Footprint (GWP)	13,2277 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

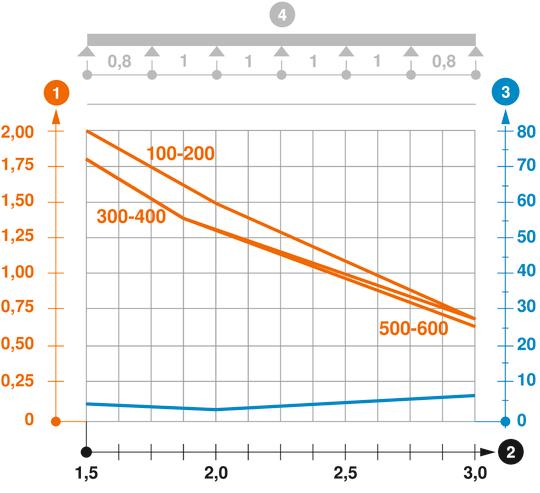

Zatěžovací diagram kabelového žlabu typu MKSM 110

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKSM 110 A2	3050 mm	100 mm	110 mm	1 mm	Ne	ocelová	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6059190	m	3 m
MKSM 120 A2	3050 mm	200 mm	110 mm	1 mm	Ne	ocelová	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6059194	m	3 m

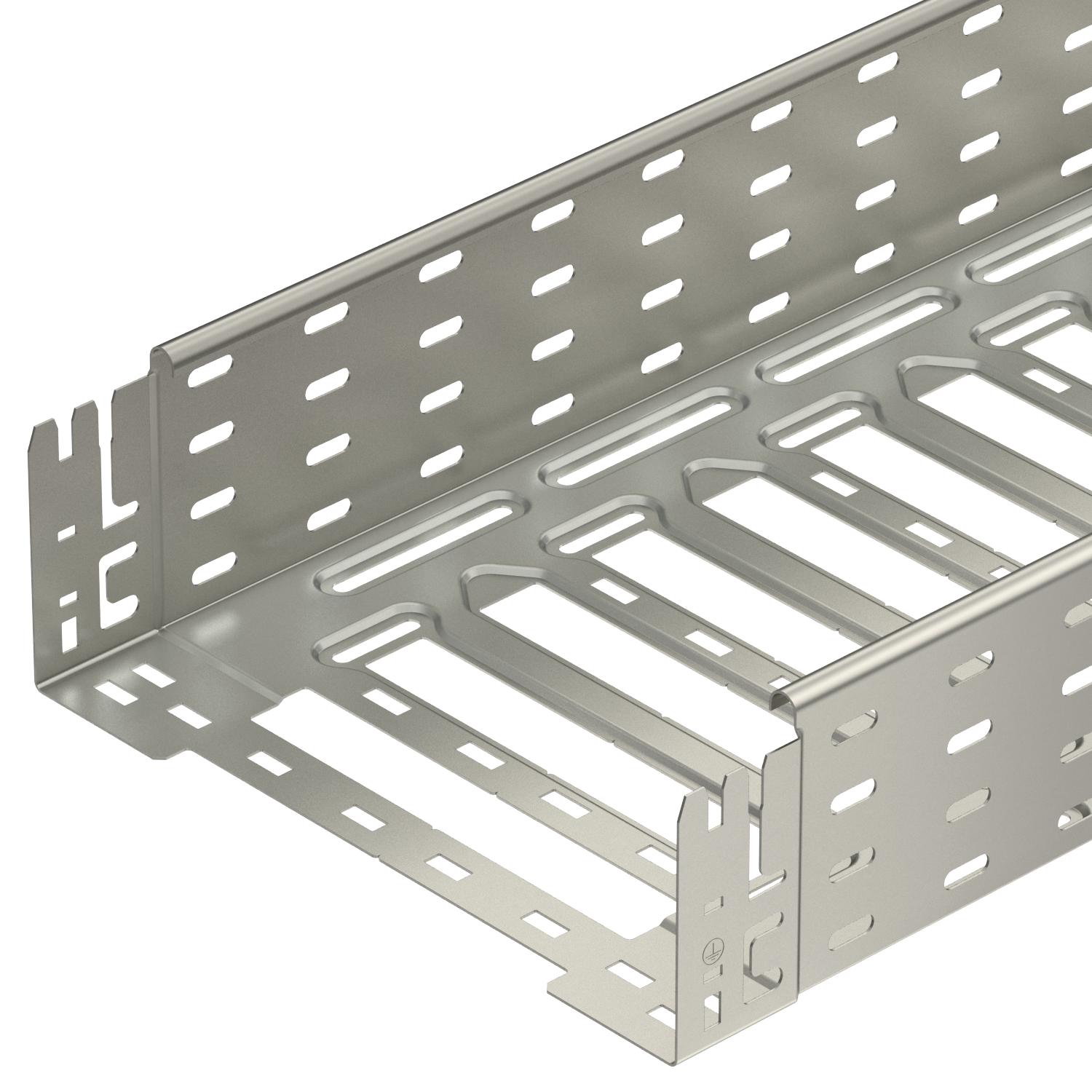

MKSM 130 A2	3050 mm	300 mm	110 mm	1 mm	Ne	ocelová	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6059196	m	3 m
MKSM 140 A2	3050 mm	400 mm	110 mm	1 mm	Ne	ocelová	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6059198	m	3 m
MKSM 150 A2	3050 mm	500 mm	110 mm	1 mm	Ne	ocelová	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6059200	m	3 m
MKSM 160 A2	3050 mm	600 mm	110 mm	1 mm	Ne	ocelová	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6059202	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Sada podélných spojek Magic A2	KTSMV 110 A2	6069134	Kus	1 Kus
Oblouk 90°, bočnice 110 A2	RB 90 110 A2	6036860	Kus	1 Kus
Vestavný odbočný díl 110 A2	RAA 110 A2	6042345	Kus	1 Kus
Víko s otočnou západkou, A2	DRL 100 A2	6052878	m	3 m
Přepážka 110 A2	TSG 110 A2	6062255	m	3 m
