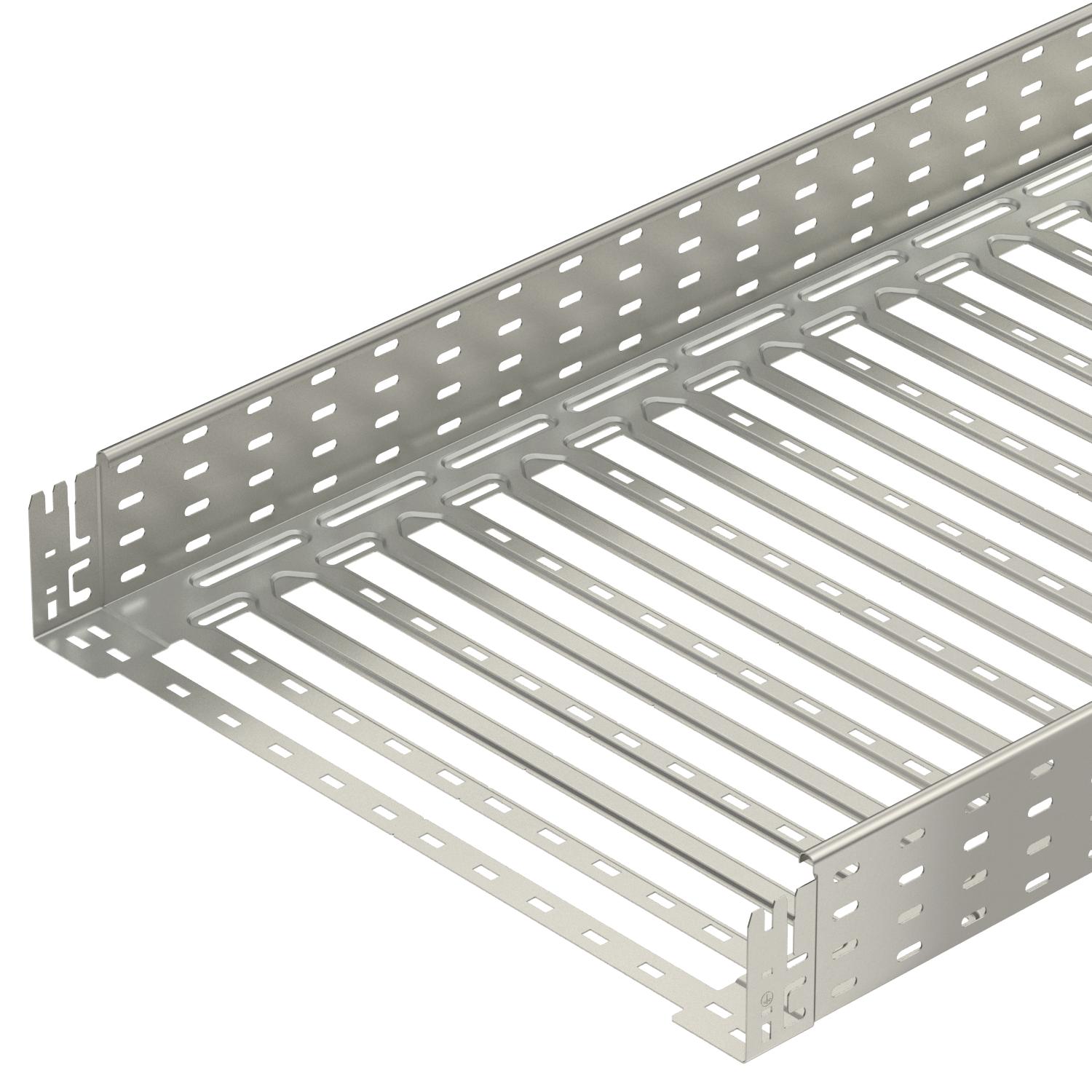

Kabelový žlab MKS-Magic® 110 A2
Obj. č. 6059202 | EAN 4012195831242
- Popis výrobku
-
Popis výrobkuKabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.
Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.
Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.
Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.
-
- Technické údaje
-
Technické údaje
Barva ocelová Děrování bočnice Ano Druh spojky kabelového nosného systému Upevnění naklapnutím Magnetický útlum stínění bez víka 20 dB Magnetický útlum stínění s víkem 50 dB Materiál Nerez ocel, materiál 1.4307 Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch Holé, dodatečně ošetřeno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 110x600x3050 Rozmístění otvorů NATO Ne S vrchním dílem Ne Tloušťka plechu 1 mm Typ zkušebního zatížení podle IEC 61537 Typ II Užitečná délka 3000 mm Užitečný průřez 65500 mm² Užitečný průřez 655 cm² Vložka, sprinkler Ano Zachování funkčnosti Ne Rozměry
Délka 3050 mm Rozměr B 600 mm Rozměr L 480 mm Rozměr x 496 mm Rozměr y 562 mm Šířka 600 mm Výška 110 mm Zatížení
Vzdálenost podpěr 1,5 m 1,1 kN/m Vzdálenost podpěr 2,0 m 0,95 kN/m Vzdálenost podpěr 2,5 m 0,8 kN/m Vzdálenost podpěr 3,0 m 0,65 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 32,3045 kg CO2e / 1 metr CO₂ Footprint (GWP) 32,3045 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram kabelového žlabu typu MKSM 110
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

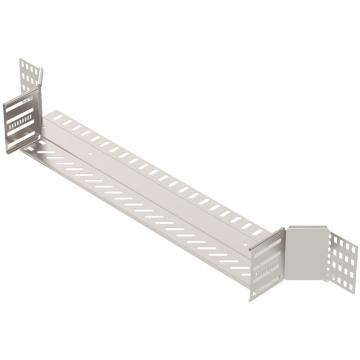

Vestavný odbočný díl 110 A2
RAA 160 A2 6042355 1 Kus
Víko s otočnou západkou, A2
DRL 600 A2 6052975 3 m
Přepážka 110 A2
TSG 110 A2 6062255 3 m - Ke stažení
-
