Kabelový žlab MKS-Magic® 110 FS 3050 | 100 | 110 | 1 | Ne | pozinkováno | Ocel | pásově zinkováno

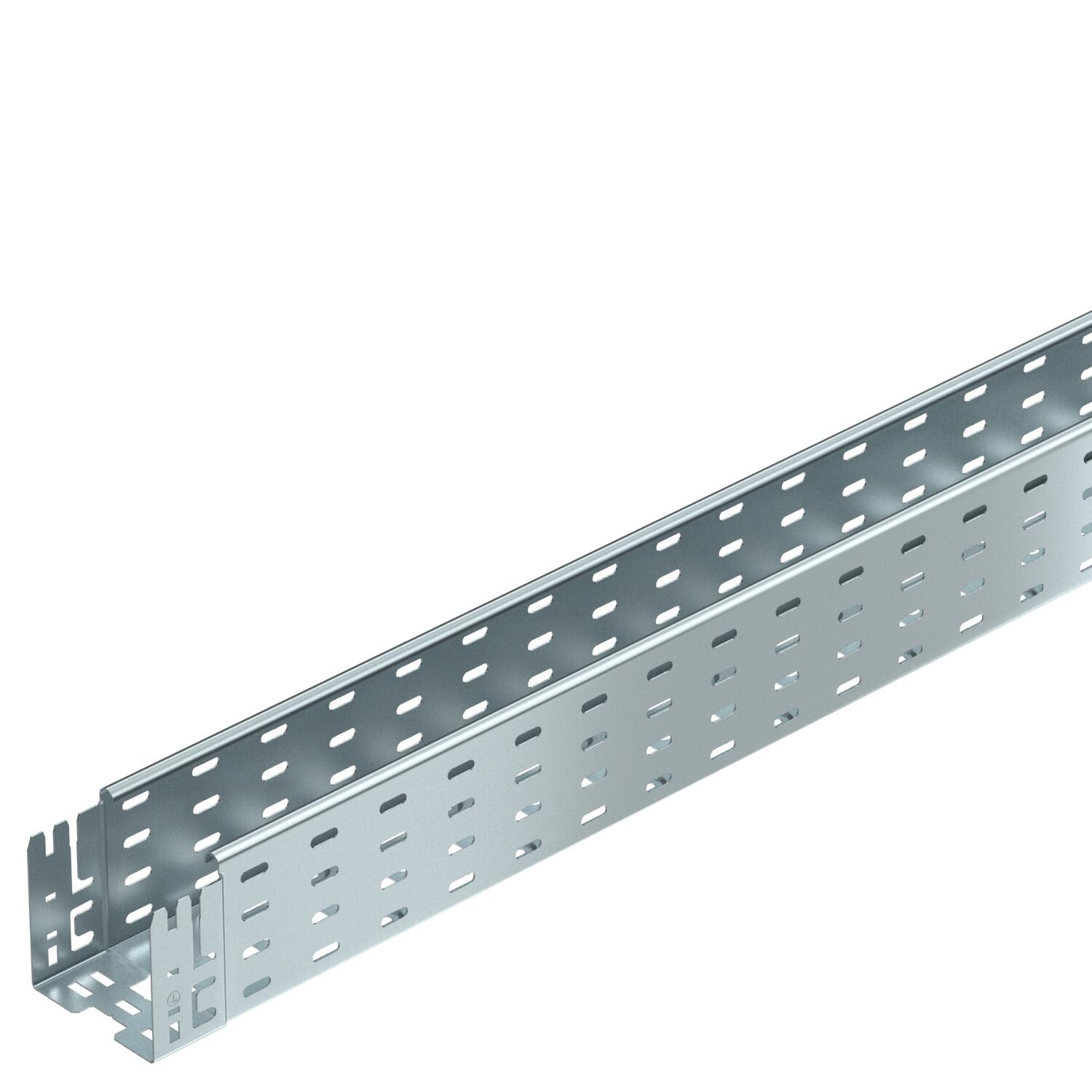

Kabelový žlab MKS-Magic® 110 FS

Obj. č. 6059156 | EAN 4012195830627

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	110 mm

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	6,1983 kg CO2e / 1 metr
Délka	3050 mm
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Magnetický útlum stínění bez víka	20 dB
Magnetický útlum stínění s víkem	50 dB
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka
Rozměr	110x100x3050
Rozměr B	100 mm
Rozměr L	30 mm

Rozměr y	62 mm
Rozmístění otvorů NATO	Ne
Šířka	100 mm
S vrchním dílem	Ne
Tloušťka plechu	1 mm
Třída zatížení NEMA	8A
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	108 cm²
Užitečný průřez	10800 mm²
Výška	110 mm
Vzdálenost podpěr 1,5 m	2 kN/m
Vzdálenost podpěr 2,0 m	1,5 kN/m
Vzdálenost podpěr 2,5 m	1,07 kN/m
Vzdálenost podpěr 3,0 m	0,7 kN/m
Zachování funkčnosti	Ne

Technické údaje

Zatěžovací diagram kabelového žlabu typu MKSM 110

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKSM 110 FS	3050 mm	100 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059156	m	3 m
MKSM 115 FS	3050 mm	150 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059158	m	3 m
MKSM 120 FS	3050 mm	200 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059160	m	3 m
MKSM 140 FS	3050 mm	400 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059164	m	3 m
MKSM 150 FS	3050 mm	500 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059166	m	3 m
MKSM 160 FS	3050 mm	600 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059168	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Sada podélných spojek Magic FS	KTSMV 110 FS	6069090	Kus	1 Kus

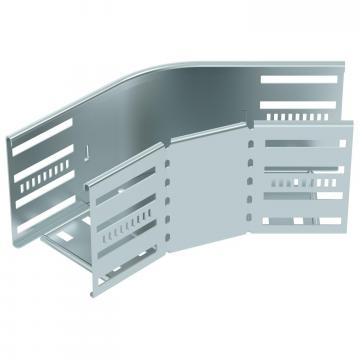

Oblouk 45°, bočnice 110 FS	RB 45 110 FS	6036300	Kus	1 Kus
Oblouk 90°, bočnice 110 FS	RB 90 110 FS	6036800	Kus	1 Kus
Vestavný odbočný díl 110 FS	RAA 110 FS	6042151	Kus	1 Kus
Díl T 110 FS	RT 110 FS	6038300	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 100 FS	6052096	m	3 m
Přepážka 110 FS	TSG 110 FS	6062122	m	3 m
90° oblouk Magic 110 FS	RBM 90 110 FS	6041840	Kus	1 Kus
