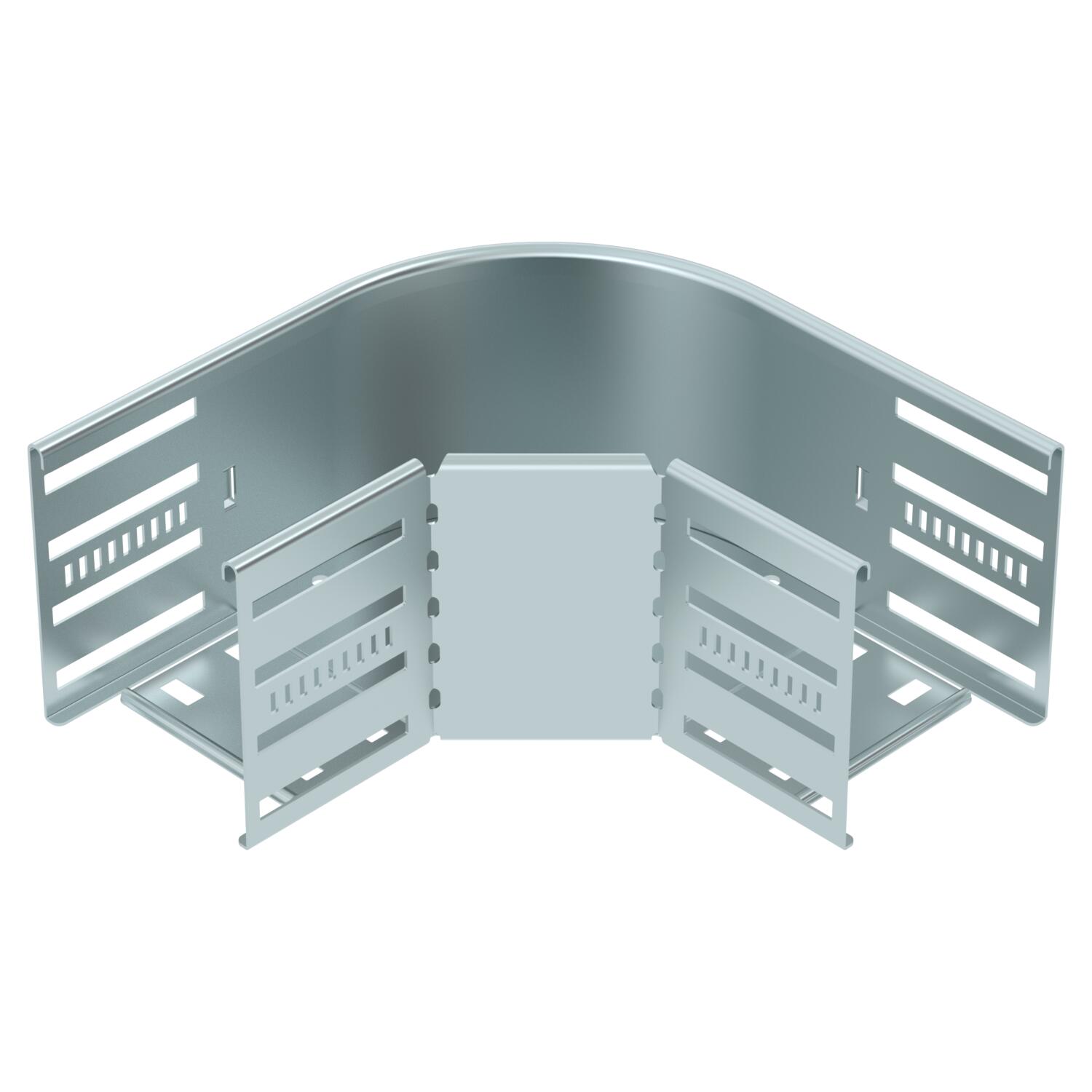

Oblouk 90°, bočnice 110 FS
Obj. č. 6036800 | EAN 4012197343569
- Popis výrobku
-
Popis výrobkuOblouk 90° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Děrování bočnice Ano Doporučený počet šroubů 18 St. Druh spojky kabelového nosného systému Šroubovaný / upevněný svorkami Konstrukce Pevný oblouk Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Odbočení (úhel) 90° Povrch pásově zinkováno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 110x100 Rozmístění otvorů NATO Ne S vrchním dílem Ne Teplotní rozsah použití, max. 120 °C Teplotní rozsah použití, min. -20 °C tloušťka bočnice 1,25 mm Tloušťka materiálu dna 0,8 mm Tloušťka plechu 0,8 mm Zachování funkčnosti Ne Změna směru vodorovný Rozměry

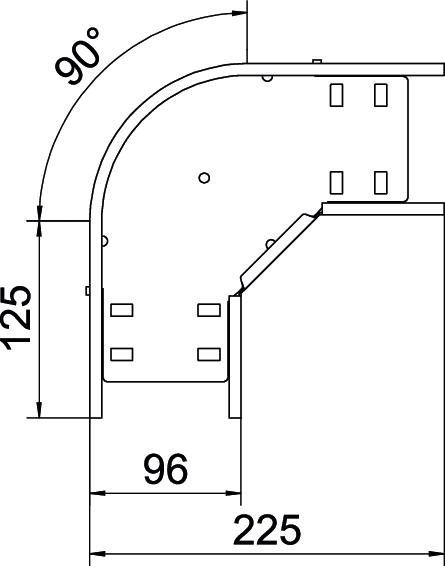

Rozměr B 100 mm Rozměr R 50 mm Šířka 100 mm Výška 110 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 2,7528 kg CO2e / 1 Kus CO₂ Footprint (GWP) 2,7528 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

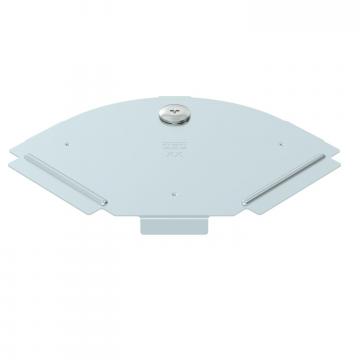

Víko oblouku 90° FS
RBD 90 100 FS 6036900 1 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus - Ke stažení
-
Datový list RB 90 110 FS / 6036800 , 0.19MB , pdfEU prohlášení o shodě RB 90 110 FS / 6036800 , 0.13MB , pdfUK - Prohlášení shody RB 90 110 FS / 6036800 , 0.09MB , pdfREACH Prohlášení o shodě RB 90 110 FS / 6036800 , 0.12MB , pdfRoHS Prohlášení o shodě RB 90 110 FS / 6036800 , 0.13MB , pdfNávod k montáži Násuvné systémy kabelových žlabů Magic , 12.23MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
