Kabelový žlab MKS-Magic® 110 neděrovaný A2 3050 | 100 | 110 | 1 | Ne | ocelová | Nerez ocel, materiál 1.4307 | Holé, dodatečně ošetřeno
morepic-1 morepic-2 morepic-3 video-1

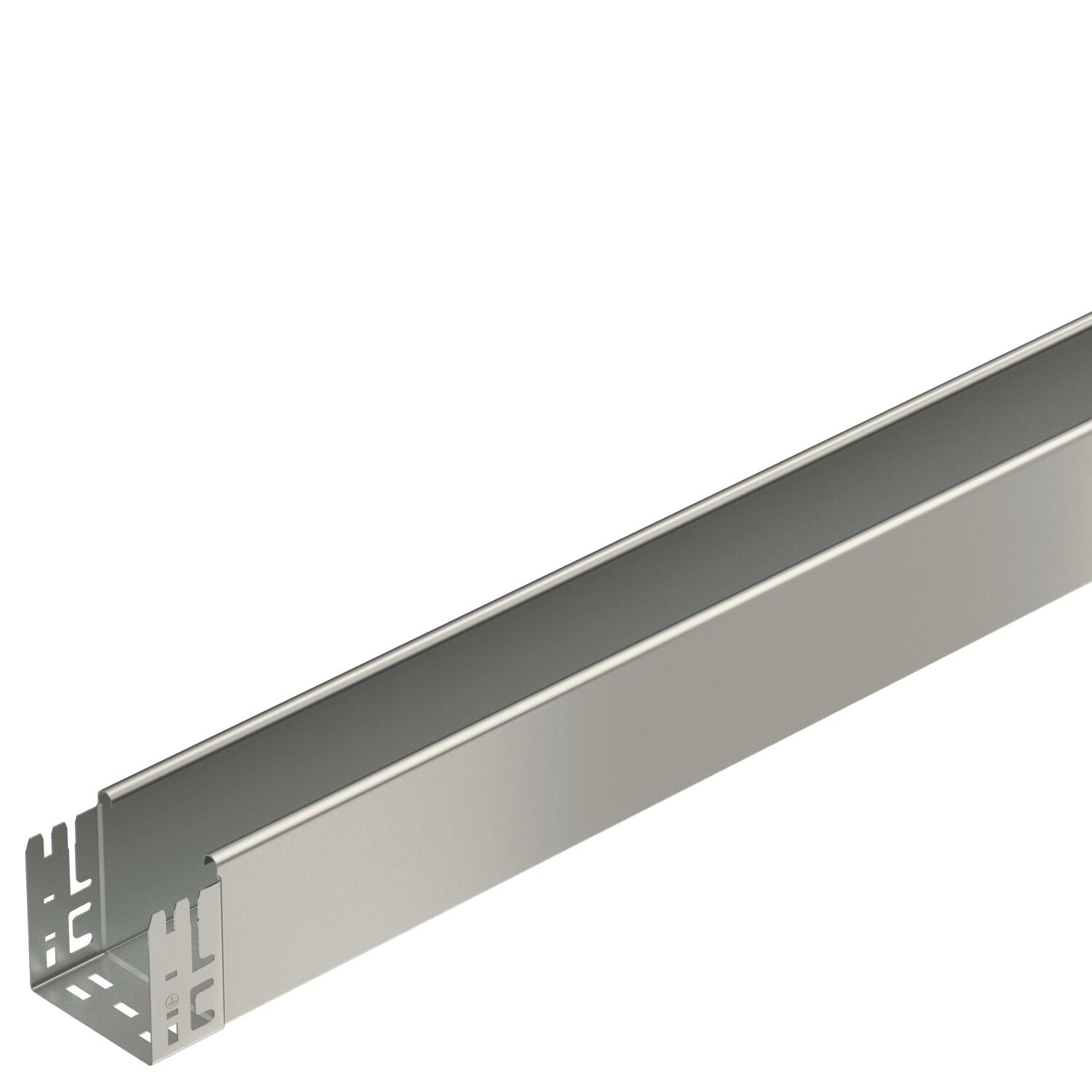

Kabelový žlab MKS-Magic® 110 neděrovaný A2

Obj. č. 6059416 | EAN 4012195832249

3050 mm
110 mm
1 mm
Ne
ocelová
Nerez ocel, materiál 1.4307
Holé, dodatečně ošetřeno
Popis výrobku
Popis výrobku
Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Německo
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Prohlášení o shodě UKCA
Technické údaje

Technické údaje

Barva ocelová
CO₂ stopa (GWP) od kolébky po bránu 14,3069 kg CO₂e / 1 metr
Délka 3050 mm
Děrování bočnice Ne
Druh spojky kabelového nosného systému Upevnění naklapnutím
Materiál Nerez ocel, materiál 1.4307
Montážní děrování ve dně Ne
Nerezová ocel, mořená Ne
Povrch Holé, dodatečně ošetřeno
Provedení pro velká rozpětí Ne
Provedení spojky Integrovaná spojka

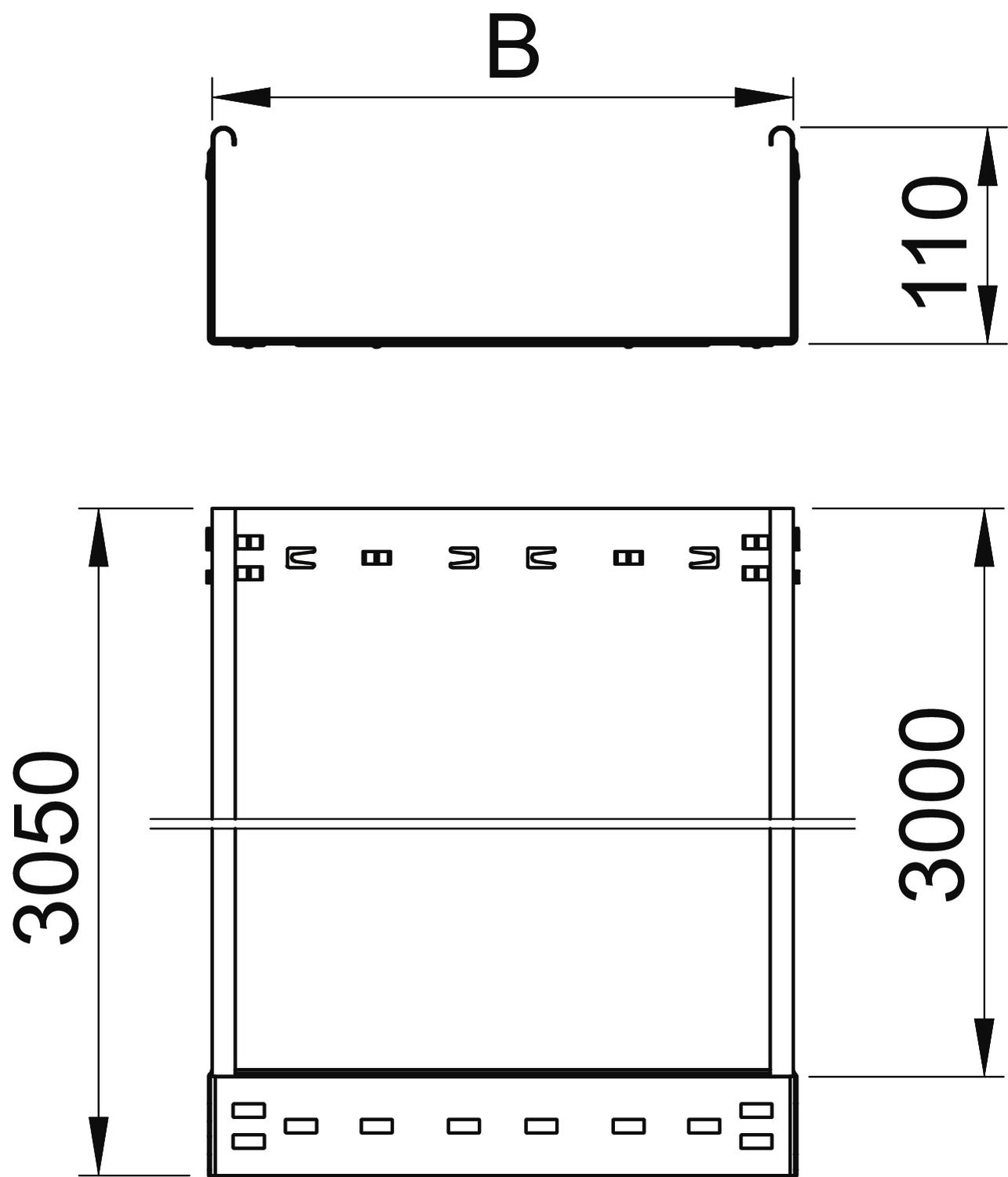

Rozměr 110x100x3050
Rozměr B 100 mm
Rozmístění otvorů NATO Ne
Šířka 100 mm
S vrchním dílem Ne
Tloušťka plechu 1 mm
Typ zkušebního zatížení podle IEC 61537 Typ II
Užitečná délka 3000 mm
Užitečný průřez 10800 mm²
Užitečný průřez 108 cm²
Výška 110 mm
Vzdálenost podpěr 1,5 m 1,85 kN/m
Vzdálenost podpěr 2,0 m 1,3 kN/m
Vzdálenost podpěr 2,5 m 0,75 kN/m
Vzdálenost podpěr 3,0 m 0,6 kN/m
Zachování funkčnosti Ne

Technické údaje

Zatěžovací diagram kabelového žlabu typu MKSMU 110

Zatěžovací diagram kabelového žlabu typu MKSMU 110
  • Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
  • Rozpětí podpěr v mm Rozpětí podpěr v mm
  • Průhyb bočnice v mm při dovolených kN/m Průhyb bočnice v mm při dovolených kN/m
  • Schéma zatížení při zkušební metodě Schéma zatížení při zkušební metodě
  • Křivka zatížení s šířkou kabelového žlabu/žebříku v mm Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
  • Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
Všechny typy

Všechny typy

Typ Délka Šířka Výška Tloušťka plechu Zachování funkčnosti Barva Materiál Povrch Obj. č. Množství Nejm. prod. jedn.
MKSMU 110 A2 3050 mm 100 mm 110 mm 1 mm Ne ocelová Nerez ocel, materiál 1.4307 Holé, dodatečně ošetřeno 6059416
3 m
MKSMU 120 A2 3050 mm 200 mm 110 mm 1 mm Ne ocelová Nerez ocel, materiál 1.4307 Holé, dodatečně ošetřeno 6059420
3 m

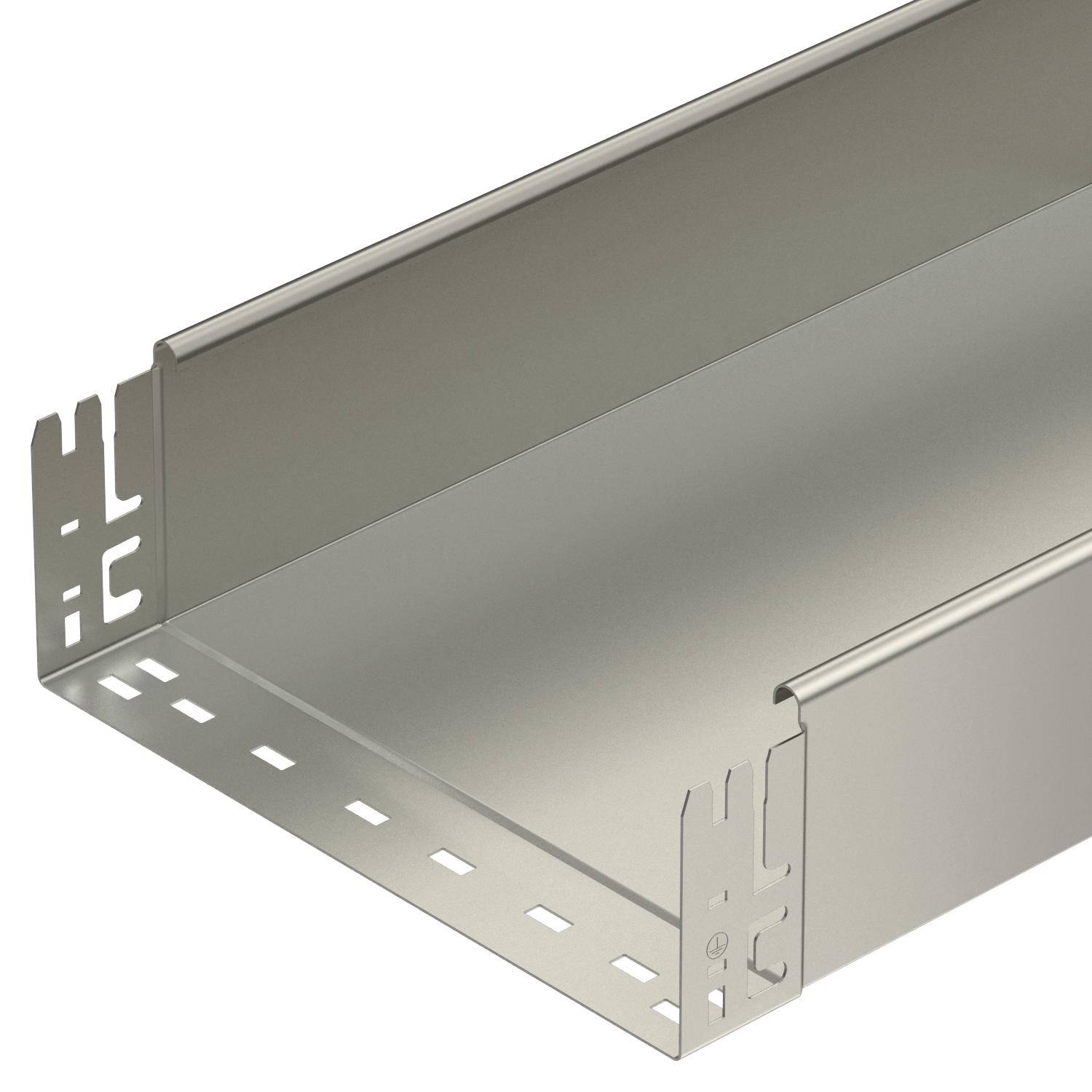

MKSMU 130 A2 3050 mm 300 mm 110 mm 1 mm Ne ocelová Nerez ocel, materiál 1.4307 Holé, dodatečně ošetřeno 6059422
3 m
MKSMU 140 A2 3050 mm 400 mm 110 mm 1 mm Ne ocelová Nerez ocel, materiál 1.4307 Holé, dodatečně ošetřeno 6059424
3 m
MKSMU 150 A2 3050 mm 500 mm 110 mm 1 mm Ne ocelová Nerez ocel, materiál 1.4307 Holé, dodatečně ošetřeno 6059426
3 m
MKSMU 160 A2 3050 mm 600 mm 110 mm 1 mm Ne ocelová Nerez ocel, materiál 1.4307 Holé, dodatečně ošetřeno 6059428
3 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

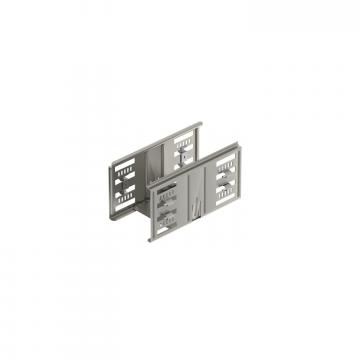

Sada podélných spojek Magic A2 Sada podélných spojek Magic A2 KTSMV 110 A2 6069134
1 Kus

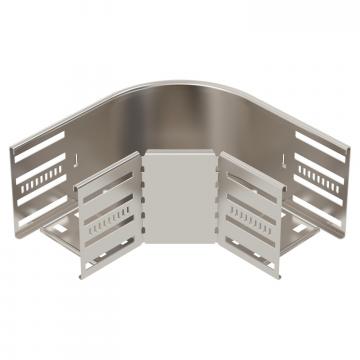

Oblouk 90°, bočnice 110 A2 Oblouk 90°, bočnice 110 A2 RB 90 110 A2 6036860
1 Kus

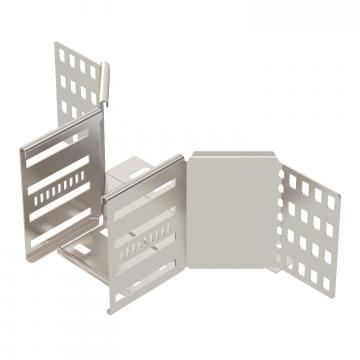

Vestavný odbočný díl 110 A2 Vestavný odbočný díl 110 A2 RAA 110 A2 6042345
1 Kus
Víko s otočnou západkou, A2 Víko s otočnou západkou, A2 DRL 100 A2 6052878
3 m

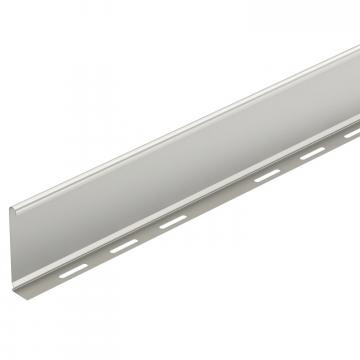

Přepážka 110 A2 Přepážka 110 A2 TSG 110 A2 6062255
3 m
