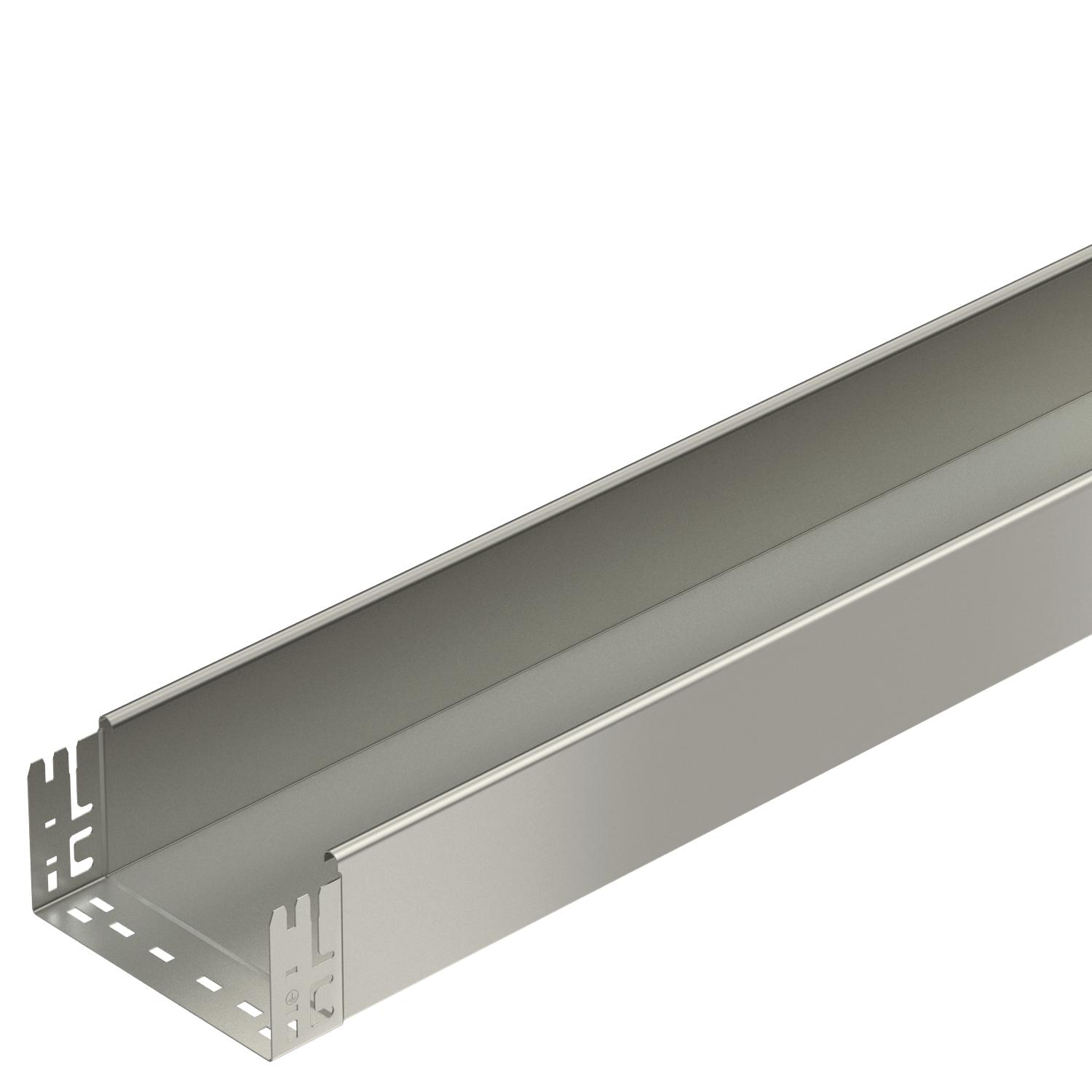

Kabelový žlab MKS-Magic® 110 neděrovaný A2

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	110 mm

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Barva	ocelová

Materiál	Nerez ocel, materiál 1.4307

Povrch	Holé, dodatečně ošetřeno

Popis výrobku

Popis výrobku

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Barva	ocelová
Děrování bočnice	Ne
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Materiál	Nerez ocel, materiál 1.4307
Montážní děrování ve dně	Ne
Nerezová ocel, mořená	Ne
Povrch	Holé, dodatečně ošetřeno
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka

Rozměr	110x200x3050
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	1 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	218 cm²
Užitečný průřez	21800 mm²
Zachování funkčnosti	Ne

Délka	3050 mm
Rozměr B	200 mm

Šířka	200 mm
Výška	110 mm

Vzdálenost podpěr 1,5 m	1,85 kN/m
Vzdálenost podpěr 2,0 m	1,3 kN/m

Vzdálenost podpěr 2,5 m	0,75 kN/m
Vzdálenost podpěr 3,0 m	0,6 kN/m

CO2 stopa (GWP) od kolébky po bránu	19,2181 kg CO2e / 1 metr
CO₂ Footprint (GWP)	19,2181 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKSMU 110 A2	3050 mm	100 mm	110 mm	1 mm	Ne	ocelová	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6059416	m	3 m
MKSMU 120 A2	3050 mm	200 mm	110 mm	1 mm	Ne	ocelová	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6059420	m	3 m
MKSMU 130 A2	3050 mm	300 mm	110 mm	1 mm	Ne	ocelová	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6059422	m	3 m
MKSMU 140 A2	3050 mm	400 mm	110 mm	1 mm	Ne	ocelová	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6059424	m	3 m
MKSMU 150 A2	3050 mm	500 mm	110 mm	1 mm	Ne	ocelová	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6059426	m	3 m
MKSMU 160 A2	3050 mm	600 mm	110 mm	1 mm	Ne	ocelová	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6059428	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

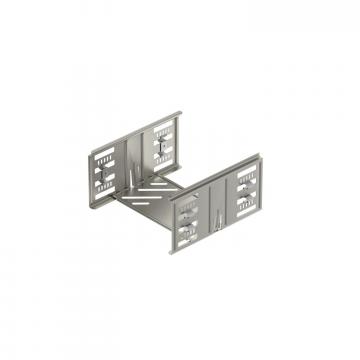

Sada podélných spojek Magic A2	KTSMV 120 A2	6069138	Kus	1 Kus

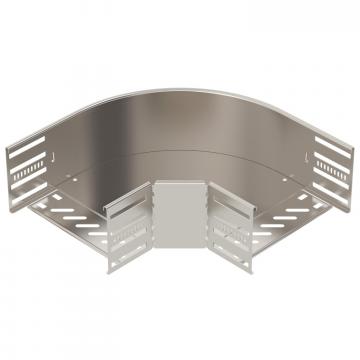

Oblouk 90°, bočnice 110 A2	RB 90 120 A2	6036862	Kus	1 Kus

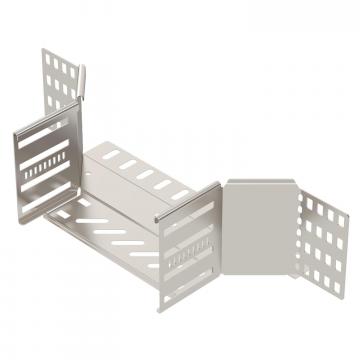

Vestavný odbočný díl 110 A2	RAA 120 A2	6042347	Kus	1 Kus
Víko s otočnou západkou, A2	DRL 200 A2	6052894	m	3 m
Přepážka 110 A2	TSG 110 A2	6062255	m	3 m
