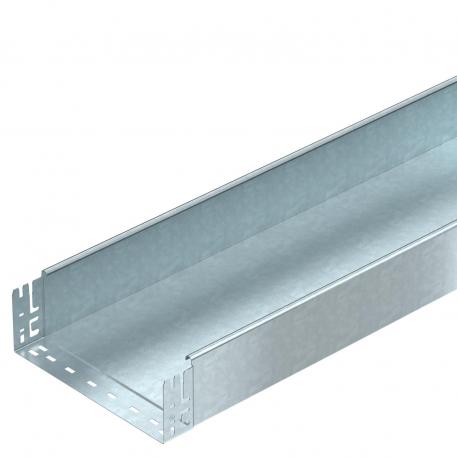

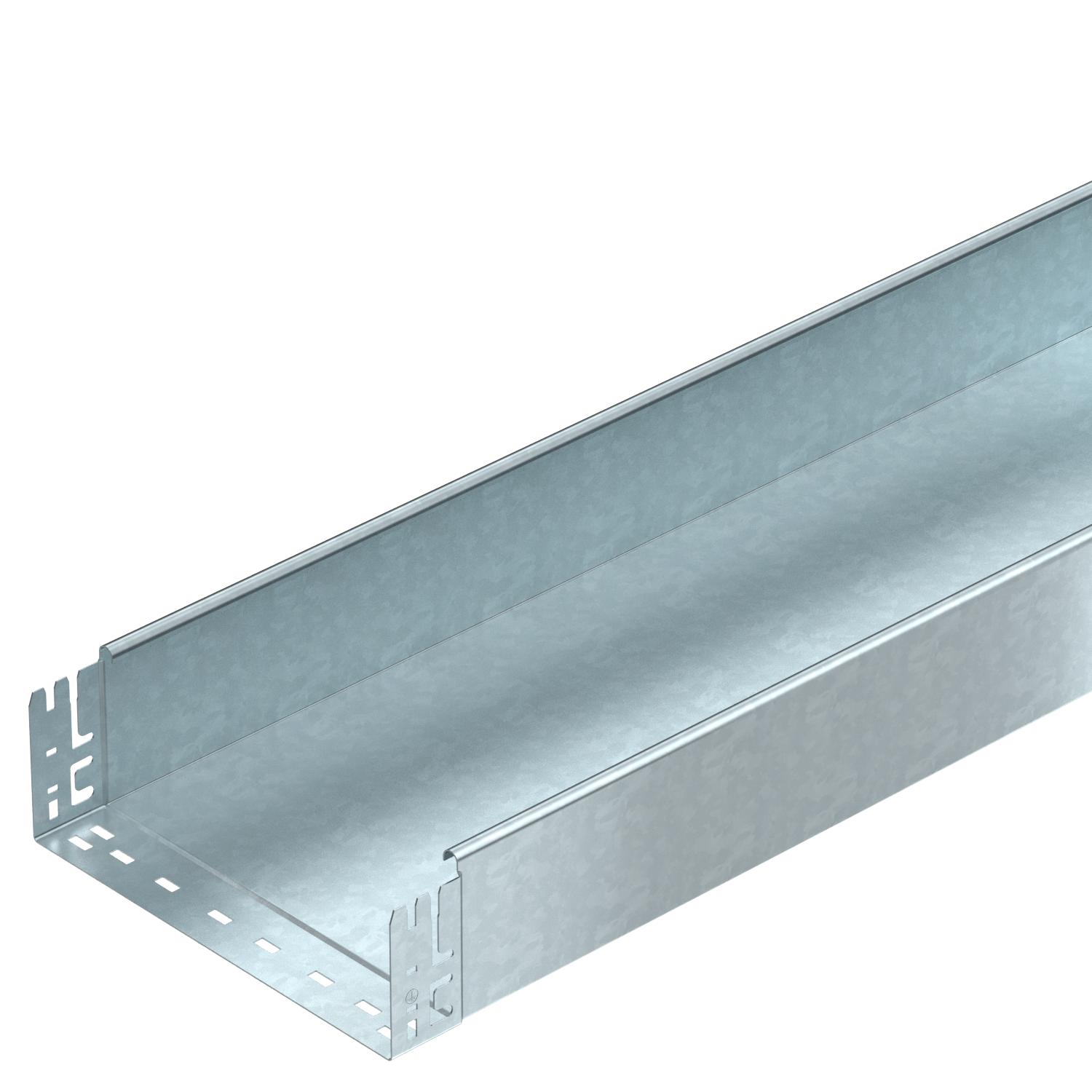

Kabelový žlab MKS-Magic® 110 neděrovaný FT

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	110 mm

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ne
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Materiál	Ocel
Montážní děrování ve dně	Ne
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka

Rozměr	110x300x3050
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	1 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	328 cm²
Užitečný průřez	32800 mm²
Zachování funkčnosti	Ne

Délka	3050 mm
Rozměr B	300 mm

Šířka	300 mm
Výška	110 mm

Vzdálenost podpěr 1,5 m	1,85 kN/m
Vzdálenost podpěr 2,0 m	1,3 kN/m

Vzdálenost podpěr 2,5 m	0,75 kN/m
Vzdálenost podpěr 3,0 m	0,6 kN/m

CO2 stopa (GWP) od kolébky po bránu	10,2425 kg CO2e / 1 metr
CO₂ Footprint (GWP)	10,2425 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKSMU 110 FT	3050 mm	100 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059399	m	3 m
MKSMU 115 FT	3050 mm	150 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059401	m	3 m
MKSMU 120 FT	3050 mm	200 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059403	m	3 m
MKSMU 130 FT	3050 mm	300 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059405	m	3 m
MKSMU 140 FT	3050 mm	400 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059407	m	3 m
MKSMU 150 FT	3050 mm	500 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059409	m	3 m
MKSMU 160 FT	3050 mm	600 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059411	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Sada podélných spojek Magic DD	KTSMV 130 DD	6069118	Kus	1 Kus
Víko s otočnou západkou, FT	DRL 300 FT	6051383	m	3 m
Oblouk 45°, bočnice 110 FT	RB 45 130 FT	6036334	Kus	1 Kus
Oblouk 90°, bočnice 110 FT	RB 90 130 FT	6036836	Kus	1 Kus
Oblouk s nastavitelným úhlem 110 FT	RB W 130 FT	6037326	Kus	1 Kus
Vestavný odbočný díl 110 FT	RAA 130 FT	6042257	Kus	1 Kus
Díl T 110 FT	RT 130 FT	6038326	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 300 DD	6052712	m	3 m
Přepážka 110 DD	TSG 110 DD	6062335	m	3 m
