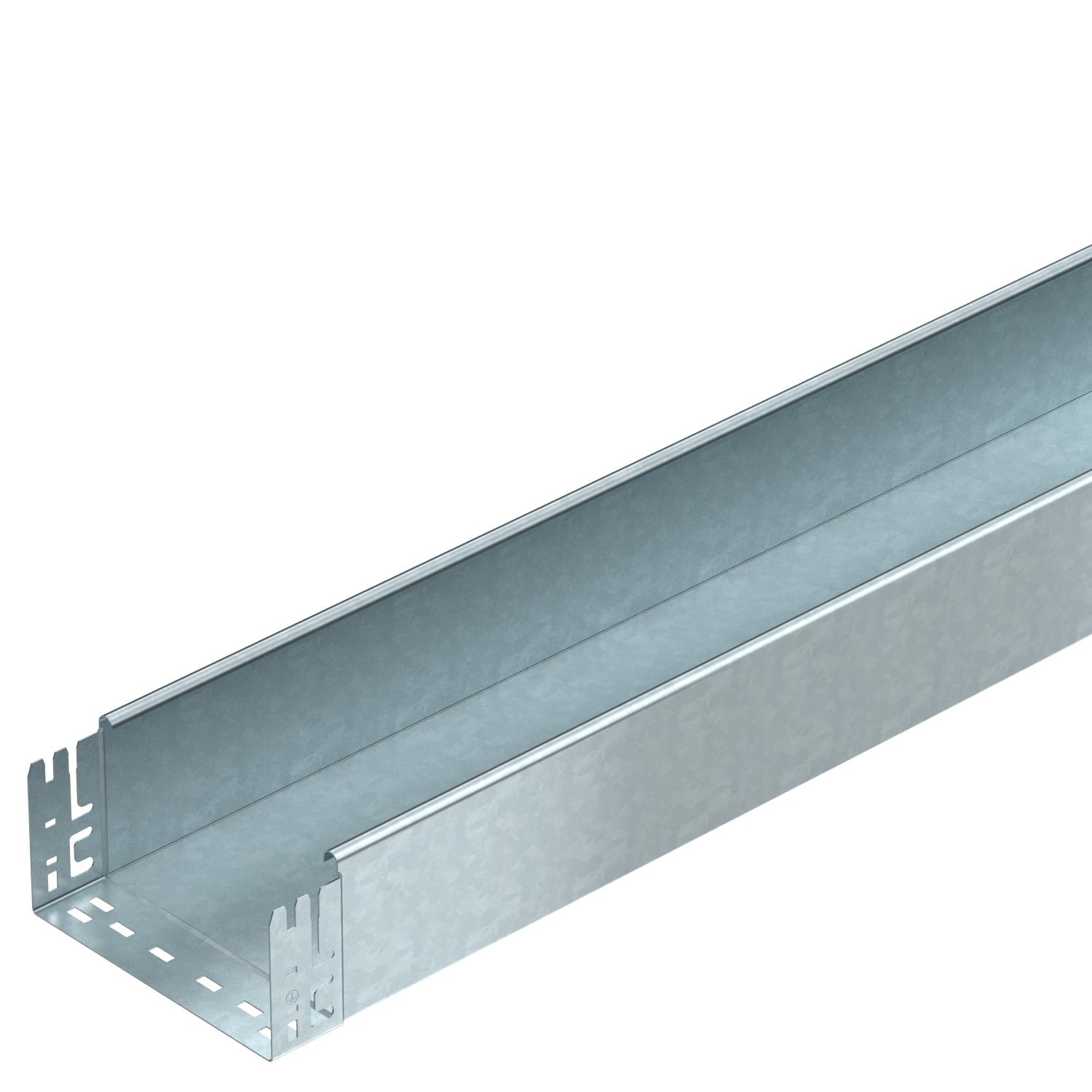

Kabelový žlab MKS-Magic® 110 neděrovaný FT

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	110 mm

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Technické údaje

Barva	pozinkováno
CO₂ stopa (GWP) od kolébky po bránu	8,4535 kg CO₂e / 1 metr
Délka	3050 mm
Děrování bočnice	Ne
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Materiál	Ocel
Montážní děrování ve dně	Ne
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka
Rozměr	110x200x3050
Rozměr B	200 mm
Rozmístění otvorů NATO	Ne

Šířka	200 mm
S vrchním dílem	Ne
Tloušťka plechu	1 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	21800 mm²
Užitečný průřez	218 cm²
Výška	110 mm
Vzdálenost podpěr 1,5 m	1,85 kN/m
Vzdálenost podpěr 2,0 m	1,3 kN/m
Vzdálenost podpěr 2,5 m	0,75 kN/m
Vzdálenost podpěr 3,0 m	0,6 kN/m
Zachování funkčnosti	Ne

Technické údaje

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKSMU 110 FT	3050 mm	100 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059399	m	3 m
MKSMU 115 FT	3050 mm	150 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059401	m	3 m
MKSMU 120 FT	3050 mm	200 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059403	m	3 m
MKSMU 130 FT	3050 mm	300 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059405	m	3 m
MKSMU 140 FT	3050 mm	400 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059407	m	3 m
MKSMU 150 FT	3050 mm	500 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059409	m	3 m
MKSMU 160 FT	3050 mm	600 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059411	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Sada podélných spojek Magic DD	KTSMV 120 DD	6069116	Kus	1 Kus
Víko s otočnou západkou, FT	DRL 200 FT	6051367	m	3 m
Oblouk 45°, bočnice 110 FT	RB 45 120 FT	6036332	Kus	1 Kus
Oblouk 90°, bočnice 110 FT	RB 90 120 FT	6036834	Kus	1 Kus
Oblouk s nastavitelným úhlem 110 FT	RB W 120 FT	6037324	Kus	1 Kus
Vestavný odbočný díl 110 FT	RAA 120 FT	6042255	Kus	1 Kus
Křížení 110 FT	RK 120 FT	7027453	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 200 DD	6052709	m	3 m
Přepážka 110 DD	TSG 110 DD	6062335	m	3 m
