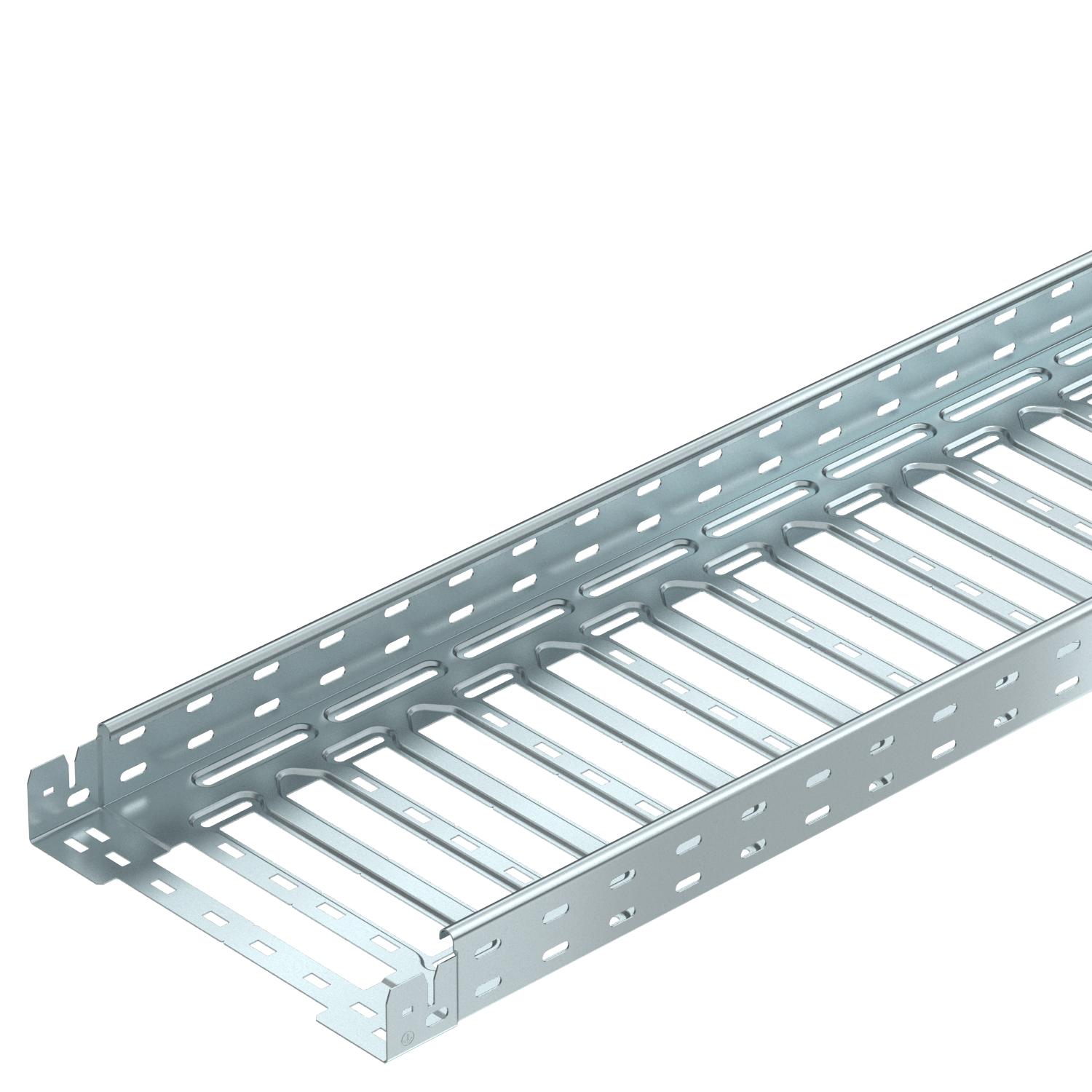

Kabelový žlab MKS-Magic® 60 FS 3050 | 300 | 60 | 1 | Ne | pozinkováno | Ocel | pásově zinkováno

Kabelový žlab MKS-Magic® 60 FS

Obj. č. 6059006 | EAN 4012195829959

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	60 mm

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací, podle směrnice VdS 2092 je tedy vhodný pro použití ve sprinklerových systémech.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	7,9825 kg CO2e / 1 metr
Délka	3050 mm
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Magnetický útlum stínění bez víka	20 dB
Magnetický útlum stínění s víkem	50 dB
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka
Rozměr	60x300x3050
Rozměr B	300 mm
Rozměr L	180 mm
Rozměr x	196 mm

Rozměr y	262 mm
Rozmístění otvorů NATO	Ne
Šířka	300 mm
S vrchním dílem	Ne
Tloušťka plechu	1 mm
Třída zatížení NEMA	8A
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	17800 mm²
Užitečný průřez	178 cm²
Vložka, sprinkler	Ano
Výška	60 mm
Vzdálenost podpěr 1,5 m	1,5 kN/m
Vzdálenost podpěr 2,0 m	1 kN/m
Vzdálenost podpěr 2,5 m	0,7 kN/m
Zachování funkčnosti	Ne

Technické údaje

Zatěžovací diagram kabelového žlabu typu MKSM 60

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKSM 610 FS	3050 mm	100 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059000	m	3 m
MKSM 615 FS	3050 mm	150 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059002	m	3 m
MKSM 620 FS	3050 mm	200 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059004	m	3 m
MKSM 630 FS	3050 mm	300 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059006	m	3 m
MKSM 640 FS	3050 mm	400 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059008	m	3 m
MKSM 650 FS	3050 mm	500 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059010	m	3 m
MKSM 660 FS	3050 mm	600 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059012	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Sada podélných spojek Magic FS	KTSMV 630 FS	6068920	Kus	1 Kus
45° oblouk 60 FS	RB 45 630 FS	6036106	Kus	1 Kus
Oblouk 90°, bočnice 60 FS	RB 90 630 FS	6036566	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 630 FS	6042117	Kus	1 Kus
Díl T 60 FS	RT 630 FS	6038106	Kus	1 Kus
Křížení 60 FS	RK 630 FS	7027315	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 300 FS	6052304	m	3 m
Přepážka 60 FS	TSG 60 FS	6062068	m	3 m
Oblouk 90° Magic 60 FS	RBM 90 630 FS	6041136	Kus	1 Kus
