Kabelový žlab MKS-Magic® 60 FS 3050 | 400 | 60 | 1 | Ne | pozinkováno | Ocel | pásově zinkováno

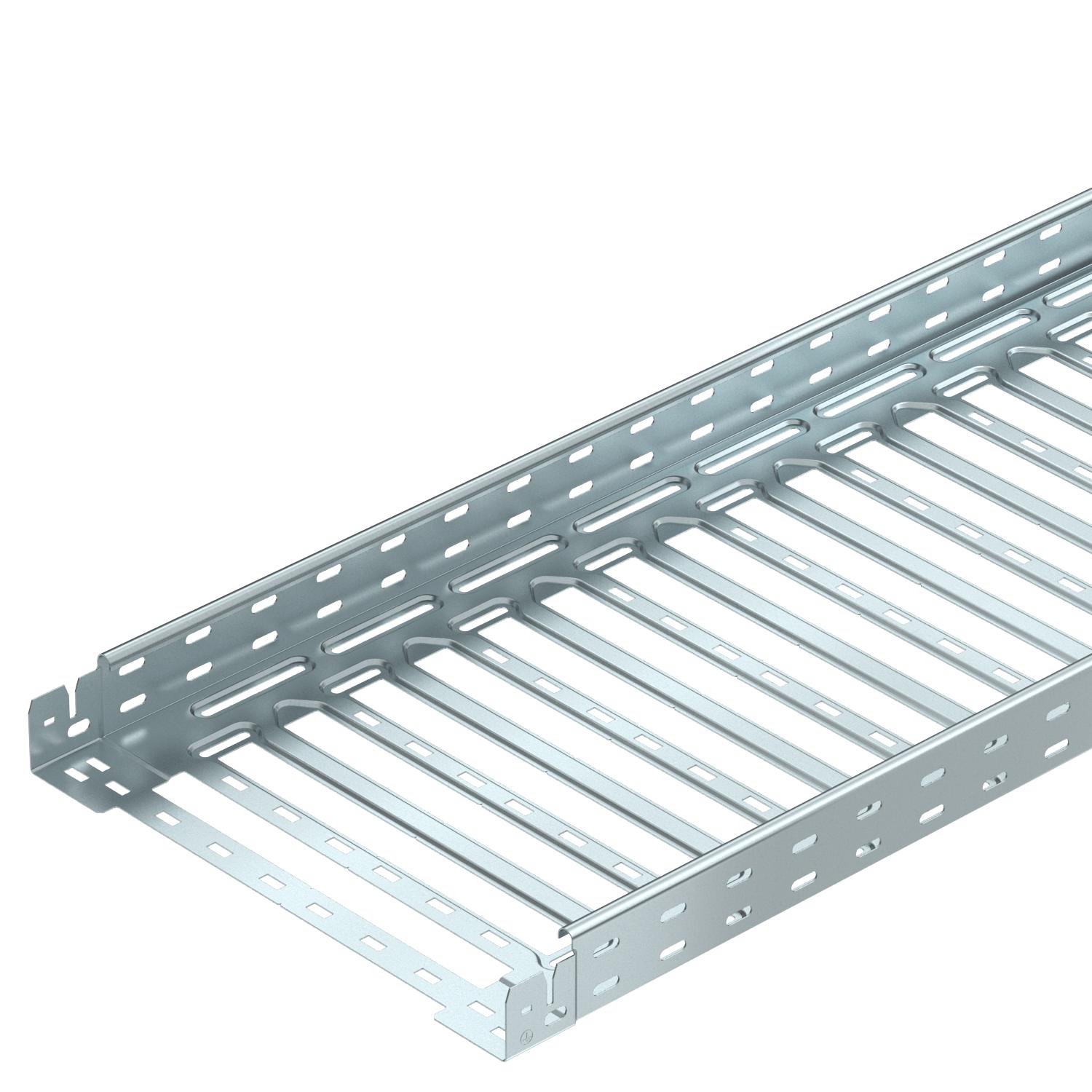

Kabelový žlab MKS-Magic® 60 FS

Obj. č. 6059008 | EAN 4012195829966

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	60 mm

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací, podle směrnice VdS 2092 je tedy vhodný pro použití ve sprinklerových systémech.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Magnetický útlum stínění bez víka	20 dB
Magnetický útlum stínění s víkem	50 dB
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka

Rozměr	60x400x3050
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	1 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	23800 mm²
Užitečný průřez	238 cm²
Vložka, sprinkler	Ano
Zachování funkčnosti	Ne

Rozměry

Délka	3050 mm
Rozměr B	400 mm
Rozměr L	280 mm
Rozměr x	296 mm

Rozměr y	362 mm
Šířka	400 mm
Výška	60 mm

Zatížení

Třída zatížení NEMA	8A
Vzdálenost podpěr 1,5 m	1,5 kN/m

Vzdálenost podpěr 2,0 m	1 kN/m
Vzdálenost podpěr 2,5 m	0,7 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	9,7747 kg CO2e / 1 metr
CO₂ Footprint (GWP)	9,7747 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Zatěžovací diagram kabelového žlabu typu MKSM 60

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKSM 610 FS	3050 mm	100 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059000	m	3 m
MKSM 615 FS	3050 mm	150 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059002	m	3 m
MKSM 620 FS	3050 mm	200 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059004	m	3 m
MKSM 630 FS	3050 mm	300 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059006	m	3 m
MKSM 640 FS	3050 mm	400 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059008	m	3 m
MKSM 650 FS	3050 mm	500 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059010	m	3 m
MKSM 660 FS	3050 mm	600 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059012	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Sada podélných spojek Magic FS	KTSMV 640 FS	6068922	Kus	1 Kus
45° oblouk 60 FS	RB 45 640 FS	6036108	Kus	1 Kus
Oblouk 90°, bočnice 60 FS	RB 90 640 FS	6036568	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 640 FS	6042119	Kus	1 Kus
Díl T 60 FS	RT 640 FS	6038108	Kus	1 Kus
Křížení 60 FS	RK 640 FS	7027317	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 400 FS	6052401	m	3 m
Přepážka 60 FS	TSG 60 FS	6062068	m	3 m
Oblouk 45° Magic 60 FS	RBM 45 640 FS	6041048	Kus	1 Kus
