Kabelový žlab MKS-Magic® 60 FT 3050 | 200 | 60 | 1 | Ne | pozinkováno | Ocel | žárově zinkováno ponorem

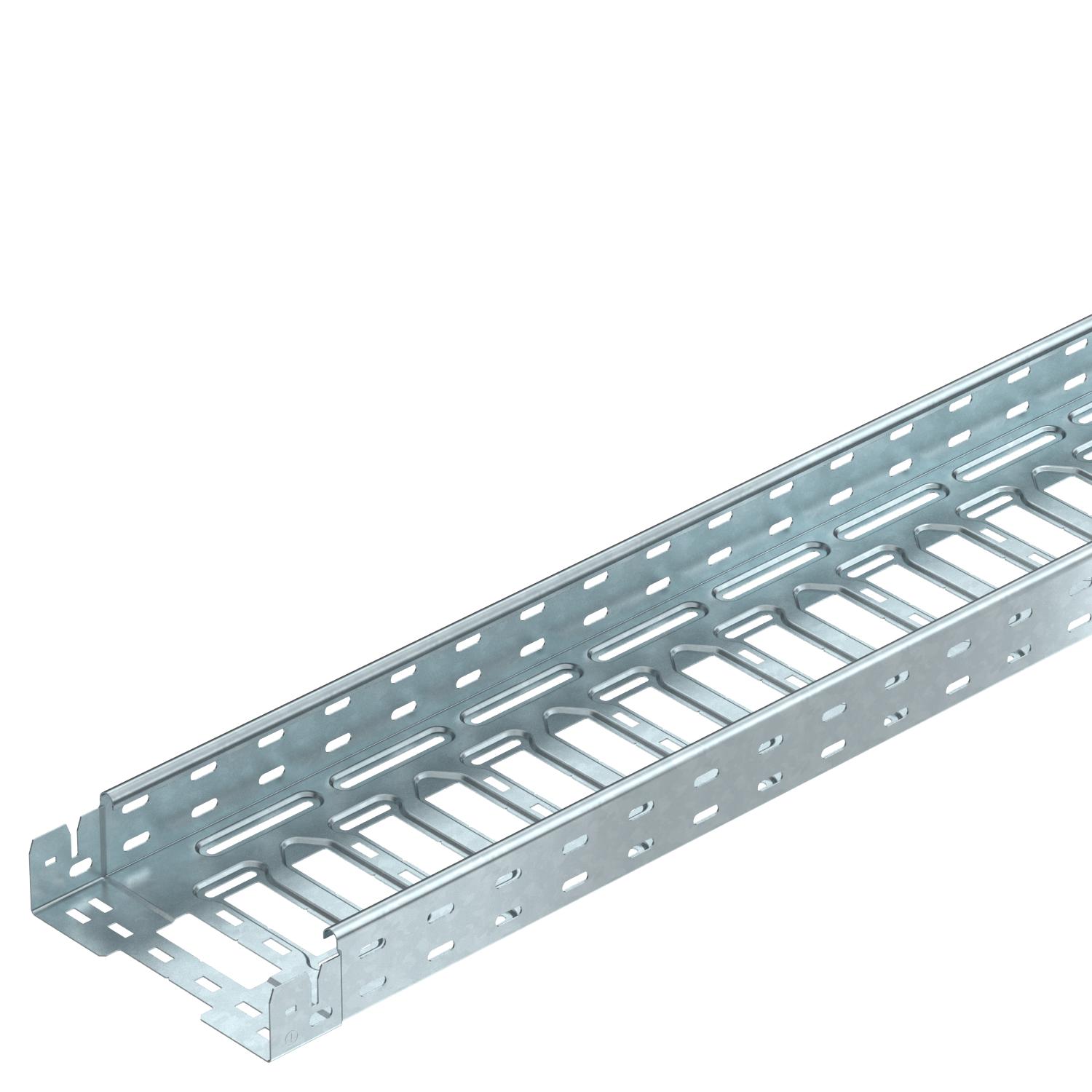

Kabelový žlab MKS-Magic® 60 FT

Obj. č. 6059022 | EAN 4012195830047

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	60 mm

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	6,2139 kg CO2e / 1 metr
Délka	3050 mm
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Magnetický útlum stínění bez víka	20 dB
Magnetický útlum stínění s víkem	50 dB
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka
Rozměr	60x200x3050
Rozměr B	200 mm
Rozměr L	80 mm

Rozměr x	96 mm
Rozměr y	162 mm
Rozmístění otvorů NATO	Ne
Šířka	200 mm
S vrchním dílem	Ne
Tloušťka plechu	1 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	11800 mm²
Užitečný průřez	118 cm²
Vložka, sprinkler	Ano
Výška	60 mm
Vzdálenost podpěr 1,5 m	1,5 kN/m
Vzdálenost podpěr 2,0 m	1,1 kN/m
Vzdálenost podpěr 2,5 m	0,7 kN/m
Zachování funkčnosti	Ne

Technické údaje

Zatěžovací diagram kabelového žlabu typu MKSM 60

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059018	m	3 m
MKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059020	m	3 m
MKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059022	m	3 m
MKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059025	m	3 m
MKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059027	m	3 m
MKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059029	m	3 m
MKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059032	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Víko s otočnou západkou, FT	DRL 200 FT	6051367	m	3 m
45° oblouk 60 FT	RB 45 620 FT	6036134	Kus	1 Kus
Oblouk 90°, bočnice 60 FT	RB 90 620 FT	6036594	Kus	1 Kus
Vestavný odbočný díl 60 FT	RAA 620 FT	6042215	Kus	1 Kus
Díl T 60 FT	RT 620 FT	6038134	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 200 DD	6052709	m	3 m
Přepážka 60 DD	TSG 60 DD	6062327	m	3 m
Oblouk 90° Magic 60 FT	RBM 90 620 FT	6041154	Kus	1 Kus
