Kabelový žlab MKS-Magic® 85 FS 3050 | 500 | 85 | 1 | Ne | pozinkováno | Ocel | pásově zinkováno

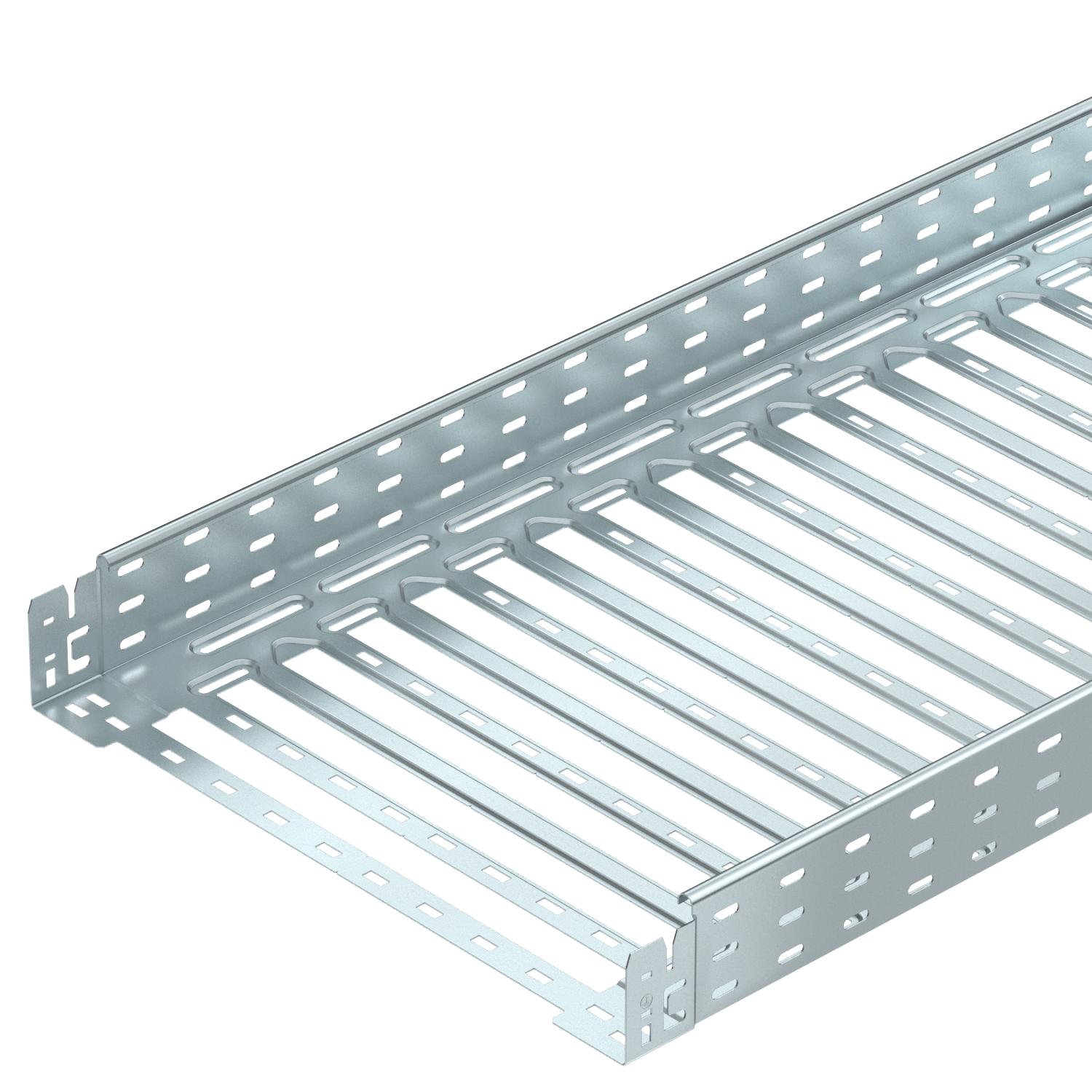

Kabelový žlab MKS-Magic® 85 FS

Obj. č. 6059090 | EAN 4012195830399

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	85 mm

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Magnetický útlum stínění bez víka	20 dB
Magnetický útlum stínění s víkem	50 dB
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka

Rozměr	85x500x3050
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	1 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	42300 mm²
Užitečný průřez	423 cm²
Vložka, sprinkler	Ano
Zachování funkčnosti	Ne

Rozměry

Délka	3050 mm
Rozměr B	500 mm
Rozměr L	380 mm
Rozměr x	396 mm

Rozměr y	462 mm
Šířka	500 mm
Výška	85 mm

Zatížení

Třída zatížení NEMA	8A
Vzdálenost podpěr 1,5 m	1,4 kN/m

Vzdálenost podpěr 2,0 m	1,1 kN/m
Vzdálenost podpěr 2,5 m	0,85 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	12,4585 kg CO2e / 1 metr
CO₂ Footprint (GWP)	12,4585 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Zatěžovací diagram kabelového žlabu typu MKSM 85

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKSM 810 FS	3050 mm	100 mm	85 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059080	m	3 m
MKSM 820 FS	3050 mm	200 mm	85 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059084	m	3 m
MKSM 830 FS	3050 mm	300 mm	85 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059086	m	3 m
MKSM 840 FS	3050 mm	400 mm	85 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059088	m	3 m
MKSM 850 FS	3050 mm	500 mm	85 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059090	m	3 m
MKSM 860 FS	3050 mm	600 mm	85 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059092	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Díl T 85 FS	RT 850 FS	6038218	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 500 FS	6052509	m	3 m
Přepážka 85 FS	TSG 85 FS	6062114	m	3 m
90° oblouk Magic 85 FS	RBM 90 850 FS	6041498	Kus	1 Kus
Variabilní oblouk Magic 85 FS	RBMV 850 FS	6040590	Kus	1 Kus
