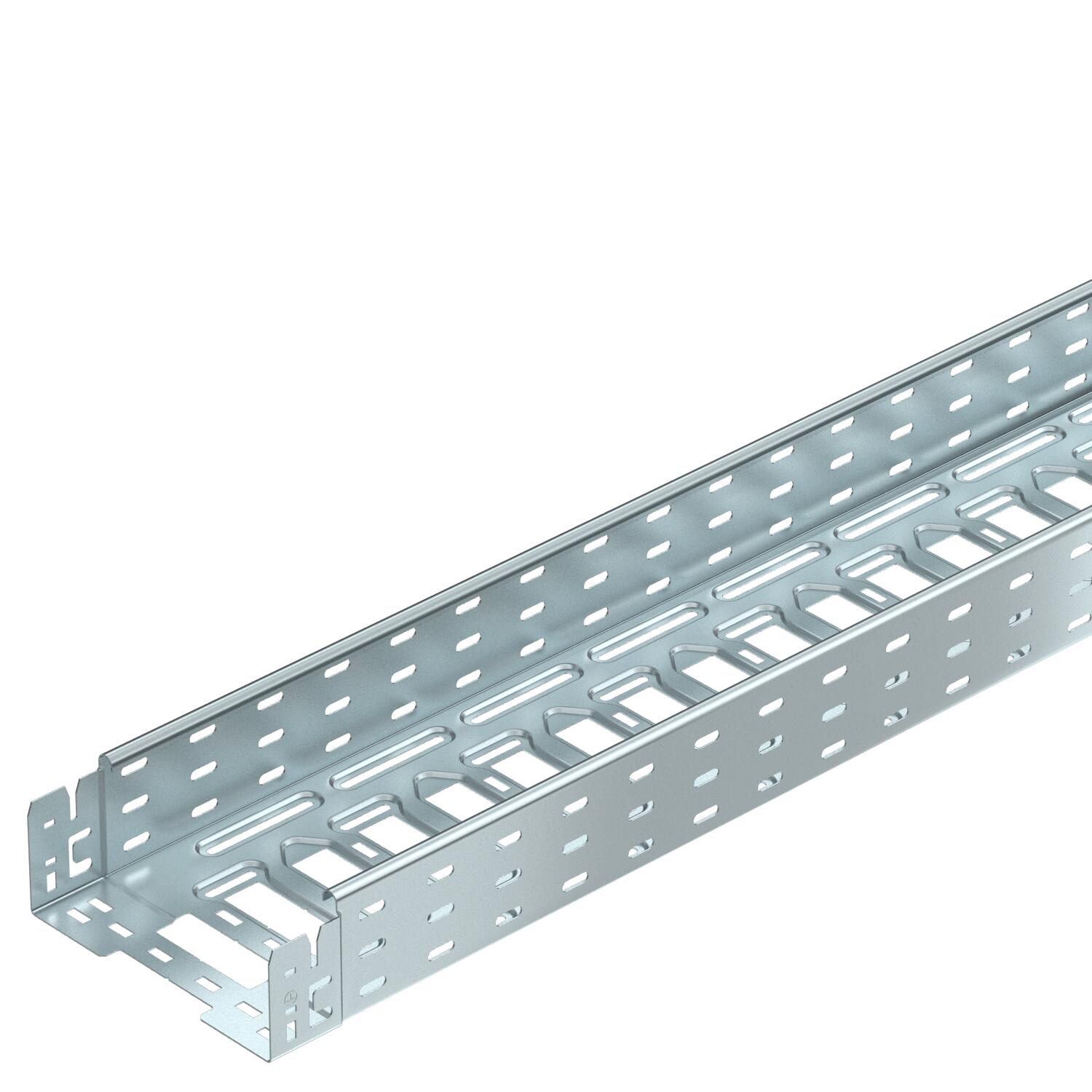

Kabelový žlab MKS-Magic® 85 FS
Obj. č. 6059084 | EAN 4012195830368
- Popis výrobku
-
Popis výrobkuKabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.
Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.
Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.
Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Děrování bočnice Ano Druh spojky kabelového nosného systému Upevnění naklapnutím Magnetický útlum stínění bez víka 20 dB Magnetický útlum stínění s víkem 50 dB Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 85x200x3050 Rozmístění otvorů NATO Ne S vrchním dílem Ne Tloušťka plechu 1 mm Typ zkušebního zatížení podle IEC 61537 Typ II Užitečná délka 3000 mm Užitečný průřez 18600 mm² Užitečný průřez 186 cm² Vložka, sprinkler Ano Zachování funkčnosti Ne Rozměry
Délka 3050 mm Rozměr B 200 mm Rozměr L 80 mm Rozměr x 96 mm Rozměr y 162 mm Šířka 200 mm Výška 85 mm Zatížení
Třída zatížení NEMA 8A Vzdálenost podpěr 1,5 m 1,7 kN/m Vzdálenost podpěr 2,0 m 1,35 kN/m Vzdálenost podpěr 2,5 m 1 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 7,091 kg CO2e / 1 metr CO₂ Footprint (GWP) 7,091 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram kabelového žlabu typu MKSM 85
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

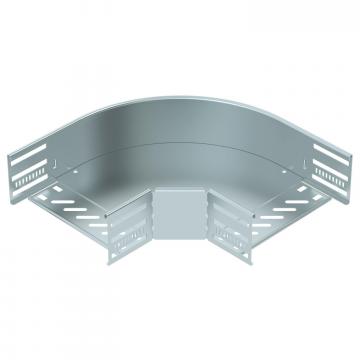

Oblouk 90°, bočnice 85 FS
RB 90 820 FS 6036702 1 Kus
Díl T 85 FS
RT 820 FS 6038212 1 Kus
Víko s otočnou západkou, FS
DRL 200 FS 6052207 3 m
Přepážka 85 FS
TSG 85 FS 6062114 3 m

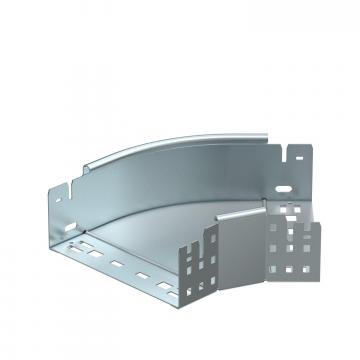

45° oblouk Magic 85 FS
RBM 45 820 FS 6041412 1 Kus - Ke stažení
-
