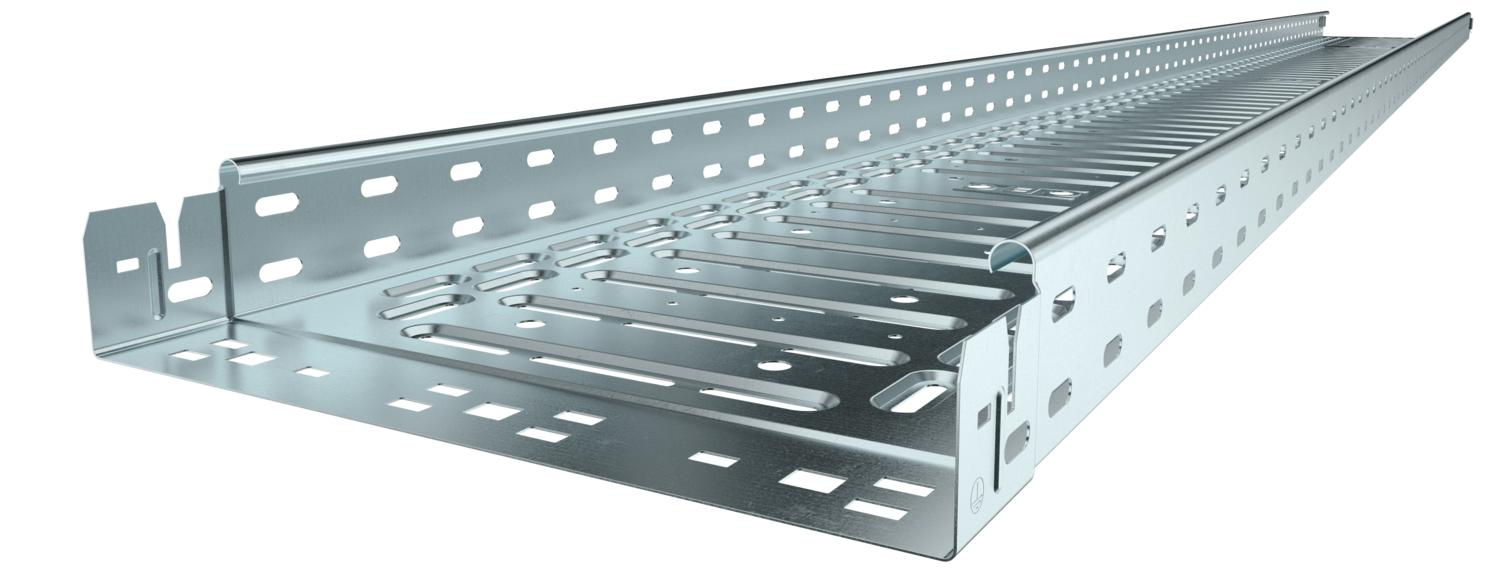

Kabelový žlab RKS-Magic® 60 FS
Obj. č. 6047611 | EAN 4012195390879
- Popis výrobku
-
Popis výrobkuKabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.
Kabelový žlab disponuje po celé délce bočním děrováním 7 × 20 mm pro instalaci doplňkových spojovacích a montážních dílů.
Děrování pro přímé zavěšení závitové tyče má průměr 11 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Děrování bočnice Ano Děrování dna 1 Druh spojky kabelového nosného systému Upevnění naklapnutím Magnetický útlum stínění bez víka 20 dB Magnetický útlum stínění s víkem 50 dB Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch pásově zinkováno Požární ochrana Zachování funkčnosti, nenormové nosné konstrukce, Použití v protipožárních stropech Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 60x100x3050 Rozmístění otvorů NATO Ne S vrchním dílem Ne Tloušťka plechu 0,03 in Tloušťka plechu 0,75 mm Typ zkušebního zatížení podle IEC 61537 Typ II Užitečná délka 3000 mm Užitečný průřez 58 cm² Užitečný průřez 5800 mm² Zachování funkčnosti Ano Rozměry
Délka 3050 mm Délka 10 ft Rozměr B 100 mm Rozměr y 50 mm Šířka 4 in Šířka 100 mm Výška 60 mm Výška 2 in Zatížení
Třída zatížení NEMA 8AA Vzdálenost podpěr 1,0 m 1,2 kN/m Vzdálenost podpěr 1,5 m 0,9 kN/m Vzdálenost podpěr 2,0 m 0,6 kN/m Vzdálenost podpěr 2,5 m 0,4 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 3,1844 kg CO2e / 1 metr CO₂ Footprint (GWP) 3,1844 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram kabelového žlabu typu RKSM 60
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Sada podélných spojek Magic® FS
KTSMV 610 FS 6068914 1 Kus

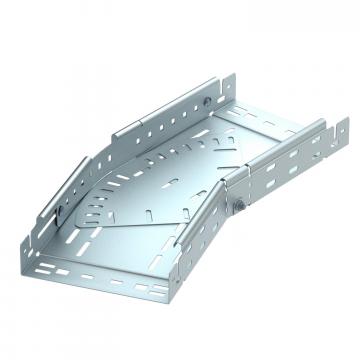

45° oblouk 60 FS
RB 45 610 FS 6036100 1 Kus
Oblouk 90°, bočnice 60 FS
RB 90 610 FS 6036560 1 Kus
Vestavný odbočný díl 60 FS
RAA 610 FS 6042111 1 Kus
Díl T 60 FS
RT 610 FS 6038100 1 Kus
Křížení 60 FS
RK 610 FS 7027311 1 Kus
Víko s otočnou západkou, FS
DRL 100 FS 6052096 3 m
Přepážka 60 FS
TSG 60 FS 6062068 3 m - Ke stažení
-
Datový list RKSM 610 FS / 6047611 , 0.36MB , pdfEU prohlášení o shodě RKSM 610 FS / 6047611 , 0.13MB , pdfUK - Prohlášení shody RKSM 610 FS / 6047611 , 0.09MB , pdfREACH Prohlášení o shodě RKSM 610 FS / 6047611 , 0.12MB , pdfRoHS Prohlášení o shodě RKSM 610 FS / 6047611 , 0.13MB , pdfEnvironmentální prohlášení o produktu (EPD) RKSM 610 FS / 6047611 , 2.03MB , pdfCertifikát Cable tray RKS Magic , 1.60MB , pdfSchvalovací značka Povolení značky VDE pro kabelový žlab RKS-Magic® , 0.80MB , pdfSchvalovací značka Certifikát UL RKSM , 0.27MB , pdfPomůcka pro výběr Selection aid for cable trays, Magic , 0.23MB , pdfNávod k montáži Násuvné systémy kabelových žlabů Magic , 12.23MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
