Kabelový žlab RKS-Magic® 60 FS 3050 | 600 | 60 | 0,9 | Ne | pozinkováno | Ocel | pásově zinkováno

Kabelový žlab RKS-Magic® 60 FS

Obj. č. 6047735 | EAN 4012195391241

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	60 mm

Tloušťka plechu

Zachování funkčnosti

Barva	pozinkováno

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab disponuje po celé délce bočním děrováním 7 × 20 mm pro instalaci doplňkových spojovacích a montážních dílů.

Děrování pro přímé zavěšení závitové tyče má průměr 11 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ano
Děrování dna	1
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Magnetický útlum stínění bez víka	20 dB
Magnetický útlum stínění s víkem	50 dB
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne

Provedení spojky	Integrovaná spojka
Rozměr	60x600x3050
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	0,9 mm
Tloušťka plechu	0,04 in
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	35800 mm²
Užitečný průřez	358 cm²
Zachování funkčnosti	Ne

Rozměry

Délka	10 ft
Délka	3050 mm
Rozměr B	600 mm
Rozměr t	400 mm
Rozměr x	450 mm

Rozměr y	550 mm
Šířka	24 in
Šířka	600 mm
Výška	60 mm
Výška	2 in

Zatížení

Třída zatížení NEMA	8AA
Vzdálenost podpěr 1,0 m	2,1 kN/m
Vzdálenost podpěr 1,5 m	1,4 kN/m

Vzdálenost podpěr 2,0 m	0,8 kN/m
Vzdálenost podpěr 2,5 m	0,6 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	11,3618 kg CO2e / 1 metr
CO₂ Footprint (GWP)	11,3618 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Zatěžovací diagram kabelového žlabu typu RKSM 60

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
RKSM 610 FS	3050 mm	100 mm	60 mm	0,75 mm	Ano	pozinkováno	Ocel	pásově zinkováno	6047611	m	3 m
RKSM 615 FS	3050 mm	150 mm	60 mm	0,75 mm	Ano	pozinkováno	Ocel	pásově zinkováno	6047630	m	3 m
RKSM 620 FS	3050 mm	200 mm	60 mm	0,75 mm	Ano	pozinkováno	Ocel	pásově zinkováno	6047638	m	3 m
RKSM 630 FS	3050 mm	300 mm	60 mm	0,75 mm	Ano	pozinkováno	Ocel	pásově zinkováno	6047654	m	3 m
RKSM 640 FS	3050 mm	400 mm	60 mm	0,9 mm	Ano	pozinkováno	Ocel	pásově zinkováno	6047689	m	3 m
RKSM 650 FS	3050 mm	500 mm	60 mm	0,9 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6047719	m	3 m
RKSM 660 FS	3050 mm	600 mm	60 mm	0,9 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6047735	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

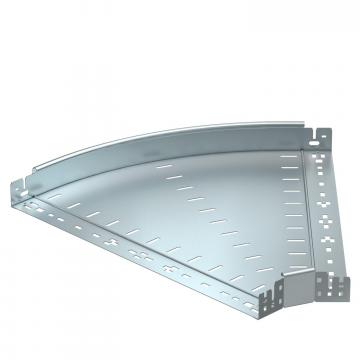

45° oblouk 60 FS	RB 45 660 FS	6036113	Kus	1 Kus

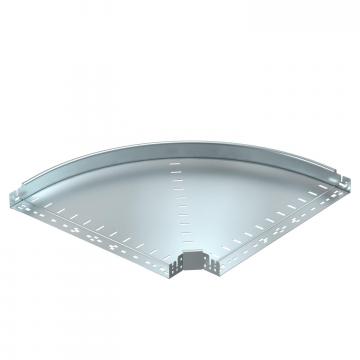

Oblouk 90°, bočnice 60 FS	RB 90 660 FS	6036572	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 660 FS	6042123	Kus	1 Kus
Díl T 60 FS	RT 660 FS	6038112	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 600 FS	6052606	m	3 m
Přepážka 60 FS	TSG 60 FS	6062068	m	3 m
