Kabelový žlab SKS 110 FS 3000 | 100 | 1,5 | Ne | Ocel | pásově zinkováno
morepic-1 morepic-2 morepic-3

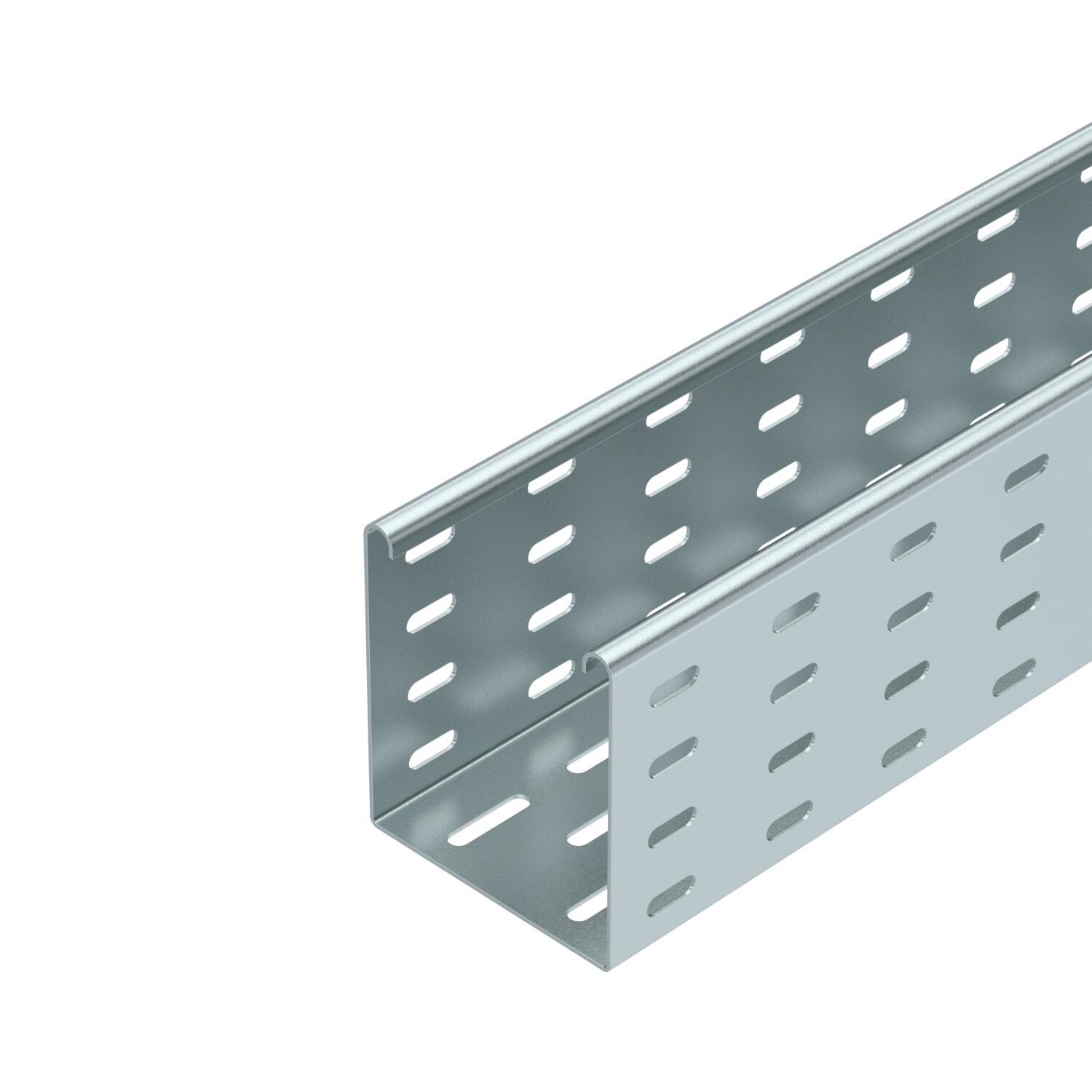

Kabelový žlab SKS 110 FS

Obj. č. 6061109 | EAN 4012196062171

3000 mm
1,5 mm
Ne
Ocel
pásově zinkováno
Popis výrobku
Popis výrobku
SKS 110 = Systém těžkých kabelových žlabů s výškou bočnice 110 mm..
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
  • Underwriters Laboratories Inc., USA a Kanada
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Prohlášení o shodě UKCA
  • Environmentální prohlášení o produktu (EPD)
  • Uhlíková stopa (PCF)
Technické údaje

Technické údaje

Barva pozinkováno
CO2 stopa (GWP) od kolébky po bránu 9,7093 kg CO2e / 1 metr
Délka 10 ft
Délka 3000 mm
Děrování bočnice Ano
Dimension W 100 mm
Druh spojky kabelového nosného systému šroubovaný
Materiál Ocel
Montážní děrování ve dně Ano
Nerezová ocel, mořená Ne
Povrch pásově zinkováno
Provedení pro velká rozpětí Ne
Provedení spojky bez spojky

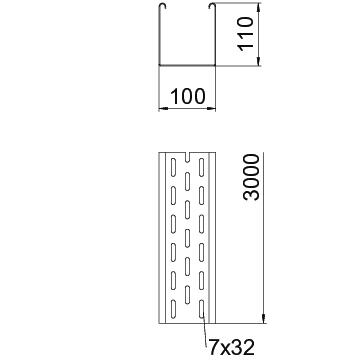

Rozměr 110 x 100
Rozměr 110x100x3000
Rozmístění otvorů NATO Ne
Šířka 4 in
Šířka 100 mm
S vrchním dílem Ne
Tloušťka plechu 1,5 mm
Tloušťka plechu 0,06 in
Typ zkušebního zatížení podle IEC 61537 Typ II
Užitečný průřez 10800 mm²
Užitečný průřez 108 cm²
Výška 110 mm
Výška 4 in
Vzdálenost podpěr 1,5 m 3 kN/m
Vzdálenost podpěr 2,0 m 2,4 kN/m
Vzdálenost podpěr 2,5 m 1,76 kN/m
Vzdálenost podpěr 3,0 m 1,2 kN/m
Vzdálenost podpěr 3,5 m 0,84 kN/m
Vzdálenost podpěr 4,0 m 0,8 kN/m
Zachování funkčnosti Ne

Technické údaje

Zatěžovací diagram kabelového žlabu typu SKS 110

Zatěžovací diagram kabelového žlabu typu SKS 110
  • Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
  • Rozpětí podpěr v mm Rozpětí podpěr v mm
  • Průhyb bočnice v mm při dovolených kN/m Průhyb bočnice v mm při dovolených kN/m
  • Schéma zatížení při zkušební metodě Schéma zatížení při zkušební metodě
  • Křivka zatížení s šířkou kabelového žlabu/žebříku v mm Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
  • Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
Všechny typy

Všechny typy

Typ Délka Šířka Tloušťka plechu Zachování funkčnosti Materiál Povrch Obj. č. Množství Nejm. prod. jedn.
SKS 110 FS 3000 mm 100 mm 1,5 mm Ne Ocel pásově zinkováno 6061109
3 m
SKS 120 FS 3000 mm 200 mm 1,5 mm Ne Ocel pásově zinkováno 6061206
3 m

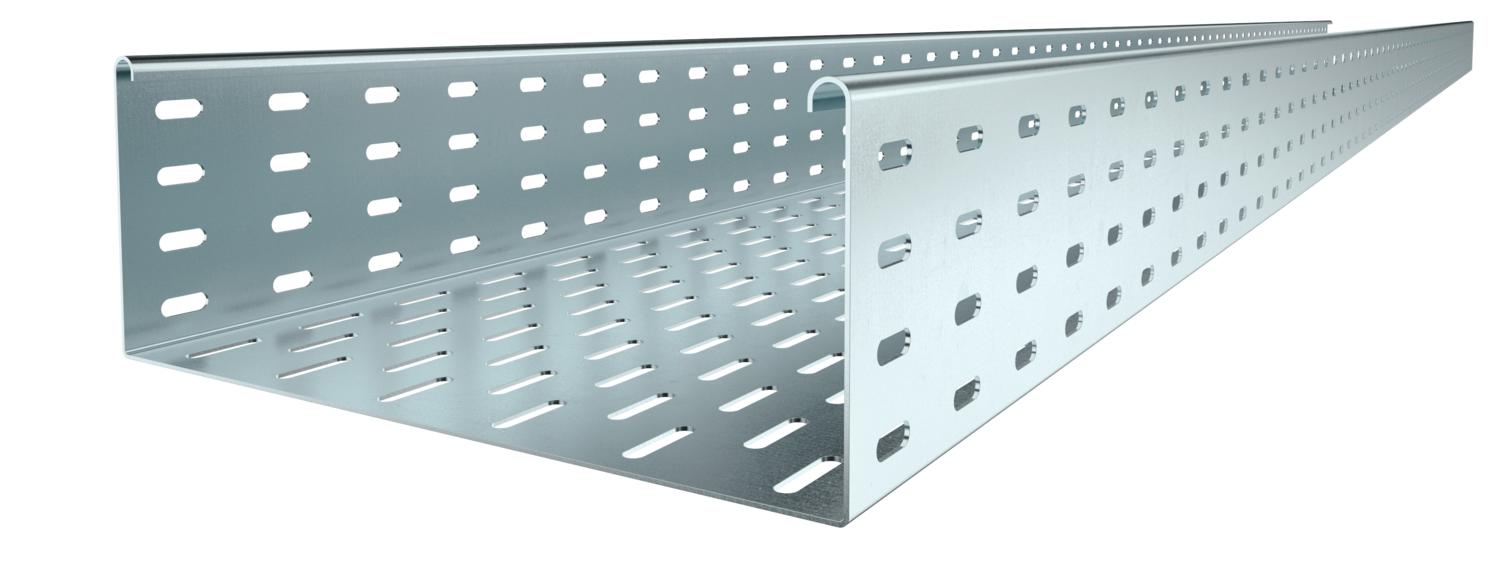

SKS 130 FS 3000 mm 300 mm 1,5 mm Ne Ocel pásově zinkováno 6061303
3 m
SKS 140 FS 3000 mm 400 mm 1,5 mm Ne Ocel pásově zinkováno 6061400
3 m
SKS 150 FS 3000 mm 500 mm 1,5 mm Ne Ocel pásově zinkováno 6061508
3 m
SKS 155 FS 3000 mm 550 mm 1,5 mm Ne Ocel pásově zinkováno 6061559
3 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná a úhlová spojka 110 FS Podélná a úhlová spojka 110 FS RLVL 110 FS 6067131
10 Kus
Spojovací lišta FS Spojovací lišta FS SSLB 100 FS 7070205
20 Kus
Oblouk 45°, bočnice 110 FS Oblouk 45°, bočnice 110 FS RB 45 110 FS 6036300
1 Kus
Oblouk 90°, bočnice 110 FS Oblouk 90°, bočnice 110 FS RB 90 110 FS 6036800
1 Kus
Vestavný odbočný díl 110 FS Vestavný odbočný díl 110 FS RAA 110 FS 6042151
1 Kus
Díl T 110 FS Díl T 110 FS RT 110 FS 6038300
1 Kus
Víko s otočnou západkou, FS Víko s otočnou západkou, FS DRL 100 FS 6052096
3 m
Přepážka 110 FS Přepážka 110 FS TSG 110 FS 6062122
3 m
90° oblouk 110 FS 90° oblouk 110 FS RB 90 110 FS 7001894
1 Kus
