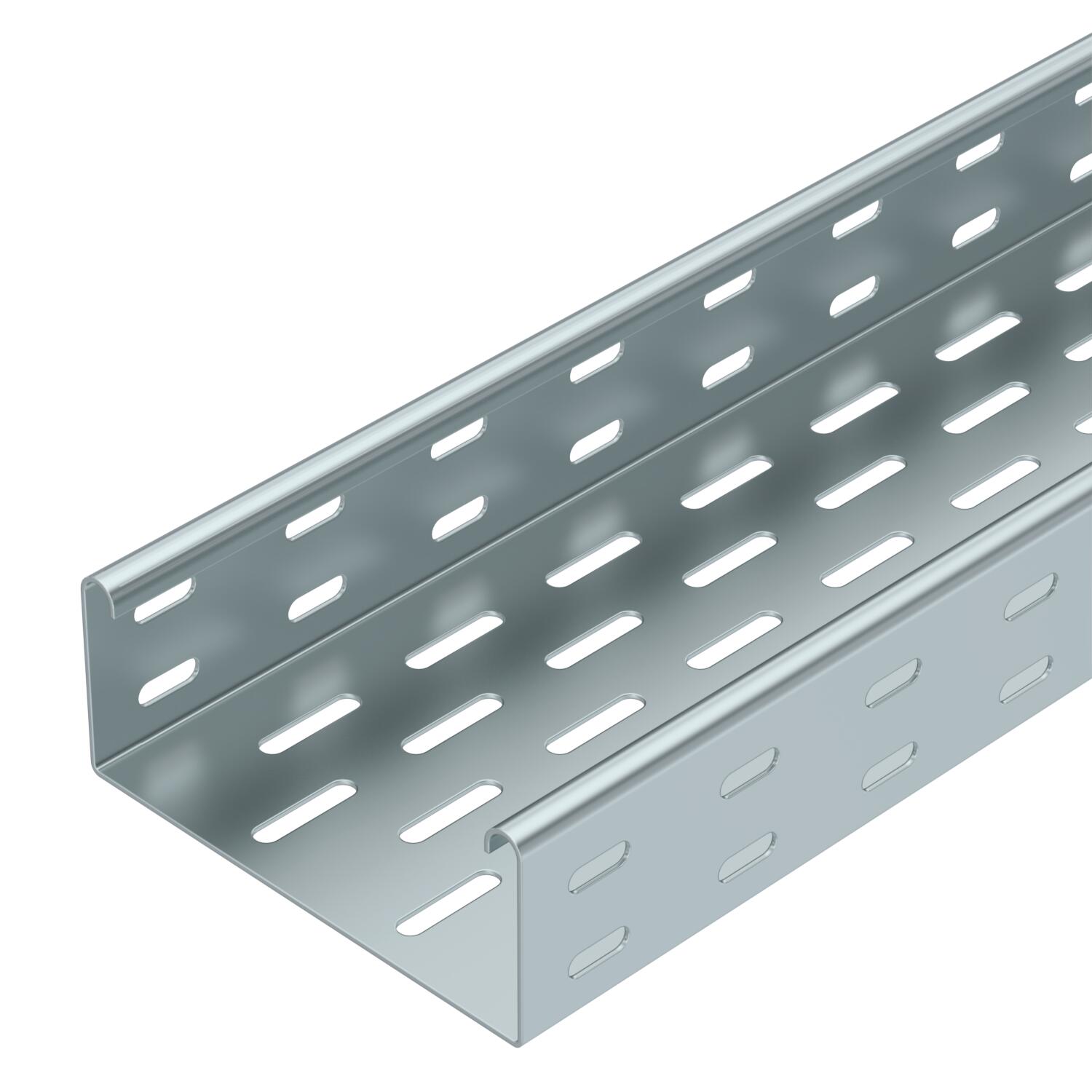

Kabelový žlab SKS 60 FS

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1,5 mm

Zachování funkčnosti

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

SKS 60 = Systém těžkých kabelových žlabů s výškou bočnice 60 mm..
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Kabelový žlab typu SKS lze použít také pro zachování funkčnosti. Další údaje viz Protipožární systémy BSS.

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	7,9623 kg CO2e / 1 metr
Délka	3000 mm
Délka	10 ft
Děrování bočnice	Ano
Děrování dna	7 x 32
Druh spojky kabelového nosného systému	šroubovaný
Maß W	150 mm
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Požární ochrana	Zachování funkčnosti, normová nosná konstrukce
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

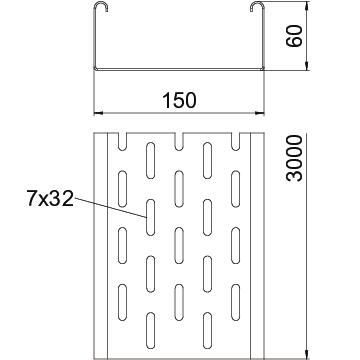

Rozměr	60x150x3000
Rozměr B	150 mm

Rozmístění otvorů NATO	Ne
Šířka	150 mm
Šířka	6 in
S vrchním dílem	Ne
Tloušťka plechu	0,06 in
Tloušťka plechu	1,5 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	8800 mm²
Užitečný průřez	88 cm²
Výška	2 in
Výška	60 mm
Vzdálenost podpěr 1,5 m	2,65 kN/m
Vzdálenost podpěr 2,0 m	1,8 kN/m
Vzdálenost podpěr 2,5 m	1,15 kN/m
Vzdálenost podpěr 3,0 m	0,5 kN/m
Zachování funkčnosti	Ano

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKS 610 FS	3000 mm	100 mm	1,5 mm	Ano	Ocel	pásově zinkováno	6056105	m	3 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	Ano	Ocel	pásově zinkováno	6056156	m	3 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	Ano	Ocel	pásově zinkováno	6056202	m	3 m
SKS 630 FS	3000 mm	300 mm	1,5 mm	Ano	Ocel	pásově zinkováno	6056296	m	3 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6056407	m	3 m
SKS 650 FS	3000 mm	500 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6056504	m	3 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6056601	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélné spojky FS	RLVK 60 FS	6067093	Kus	10 Kus
45° oblouk 60 FS	RB 45 615 FS	6036102	Kus	1 Kus
Oblouk 90°, bočnice 60 FS	RB 90 615 FS	6036562	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 615 FS	6042113	Kus	1 Kus
Díl T 60 FS	RT 615 FS	6038102	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 150 FS	6052150	m	3 m
Přepážka 60 FS	TSG 60 FS	6062068	m	3 m
