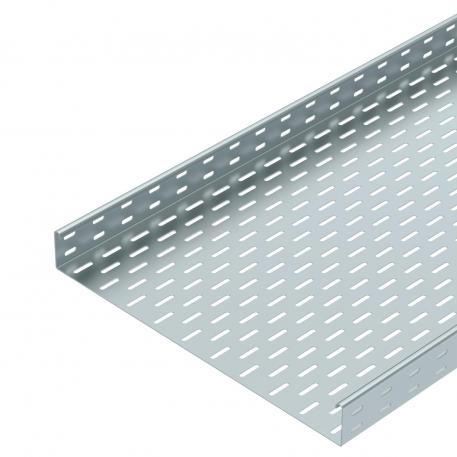

Kabelový žlab SKS 60 FS

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1,5 mm

Zachování funkčnosti

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

SKS 60 = Systém těžkých kabelových žlabů s výškou bočnice 60 mm..
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Kabelový žlab typu SKS lze použít také pro zachování funkčnosti. Další údaje viz Protipožární systémy BSS.

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	17,3102 kg CO2e / 1 metr
Délka	3000 mm
Délka	10 ft
Děrování bočnice	Ano
Děrování dna	7 x 32
Dimension W	500 mm
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

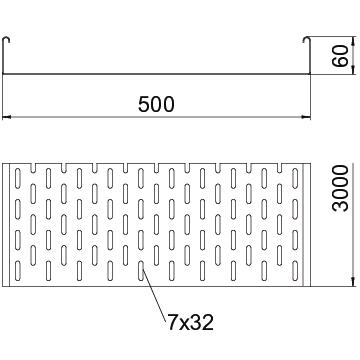

Rozměr	60 x 500
Rozměr	60x500x3000
Rozměr B	500 mm

Rozmístění otvorů NATO	Ne
Šířka	500 mm
Šířka	20 in
S vrchním dílem	Ne
Tloušťka plechu	1,5 mm
Tloušťka plechu	0,06 in
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	29800 mm²
Užitečný průřez	298 cm²
Výška	60 mm
Výška	2 in
Vzdálenost podpěr 1,5 m	2,65 kN/m
Vzdálenost podpěr 2,0 m	1,8 kN/m
Vzdálenost podpěr 2,5 m	1,15 kN/m
Vzdálenost podpěr 3,0 m	0,5 kN/m
Zachování funkčnosti	Ne

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKS 610 FS	3000 mm	100 mm	1,5 mm	Ano	Ocel	pásově zinkováno	6056105	m	3 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	Ano	Ocel	pásově zinkováno	6056156	m	3 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	Ano	Ocel	pásově zinkováno	6056202	m	3 m
SKS 630 FS	3000 mm	300 mm	1,5 mm	Ano	Ocel	pásově zinkováno	6056296	m	3 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6056407	m	3 m
SKS 650 FS	3000 mm	500 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6056504	m	3 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6056601	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélné spojky FS	RLVK 60 FS	6067093	Kus	10 Kus
Sada podélných spojek FS	RV 650 FS	6068200	Kus	10 Kus
Spojovací lišta FS	SSLB 500 FS	7070225	Kus	20 Kus
45° oblouk 60 FS	RB 45 650 FS	6036110	Kus	1 Kus
Oblouk 90°, bočnice 60 FS	RB 90 650 FS	6036570	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 650 FS	6042121	Kus	1 Kus
Díl T 60 FS	RT 650 FS	6038110	Kus	1 Kus
Křížení 60 FS	RK 650 FS	7027319	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 500 FS	6052509	m	3 m
Přepážka 60 FS	TSG 60 FS	6062068	m	3 m
