Kabelový žlab SKS 60 FS

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1,5 mm

Zachování funkčnosti

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

SKS 60 = Systém těžkých kabelových žlabů s výškou bočnice 60 mm..
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Kabelový žlab typu SKS lze použít také pro zachování funkčnosti. Další údaje viz Protipožární systémy BSS.

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	9,2868 kg CO2e / 1 metr
Délka	10 ft
Délka	3000 mm
Děrování bočnice	Ano
Děrování dna	7 x 32
Druh spojky kabelového nosného systému	šroubovaný
Maß W	200 mm
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Požární ochrana	Zachování funkčnosti, normová nosná konstrukce
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

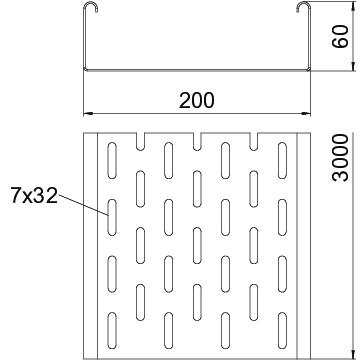

Rozměr	60x200x3000
Rozměr	60 x 200

Rozměr B	200 mm
Rozmístění otvorů NATO	Ne
Šířka	8 in
Šířka	200 mm
S vrchním dílem	Ne
Tloušťka plechu	1,5 mm
Tloušťka plechu	0,06 in
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	118 cm²
Užitečný průřez	11800 mm²
Výška	2 in
Výška	60 mm
Vzdálenost podpěr 1,5 m	2,65 kN/m
Vzdálenost podpěr 2,0 m	1,8 kN/m
Vzdálenost podpěr 2,5 m	1,15 kN/m
Vzdálenost podpěr 3,0 m	0,5 kN/m
Zachování funkčnosti	Ano

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKS 610 FS	3000 mm	100 mm	1,5 mm	Ano	Ocel	pásově zinkováno	6056105	m	3 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	Ano	Ocel	pásově zinkováno	6056156	m	3 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	Ano	Ocel	pásově zinkováno	6056202	m	3 m
SKS 630 FS	3000 mm	300 mm	1,5 mm	Ano	Ocel	pásově zinkováno	6056296	m	3 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6056407	m	3 m
SKS 650 FS	3000 mm	500 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6056504	m	3 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6056601	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélné spojky FS	RLVK 60 FS	6067093	Kus	10 Kus
Sada podélných spojek FS	RV 620 FS	6068170	Kus	10 Kus
Spojovací lišta FS	SSLB 200 FS	7070213	Kus	20 Kus

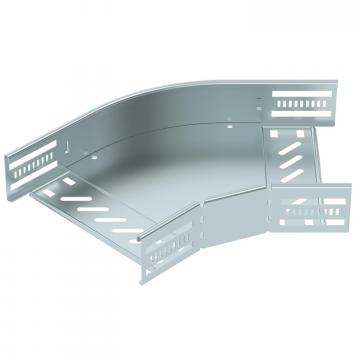

45° oblouk 60 FS	RB 45 620 FS	6036104	Kus	1 Kus

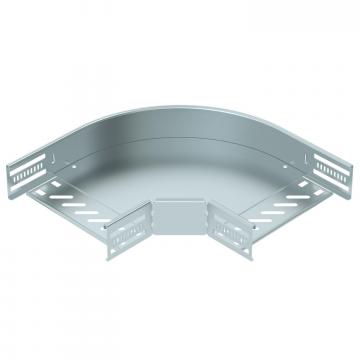

Oblouk 90°, bočnice 60 FS	RB 90 620 FS	6036564	Kus	1 Kus
Oblouk s nastavitelným úhlem 60 FS	RB W 620 FS	6037104	Kus	1 Kus

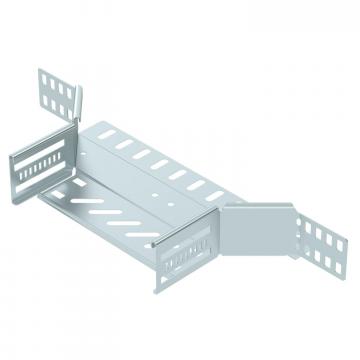

Vestavný odbočný díl 60 FS	RAA 620 FS	6042115	Kus	1 Kus

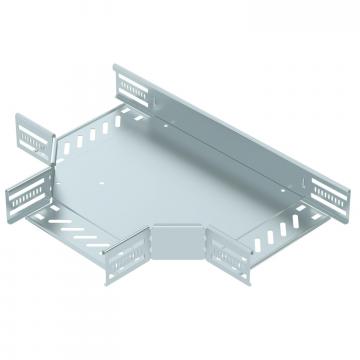

Díl T 60 FS	RT 620 FS	6038104	Kus	1 Kus

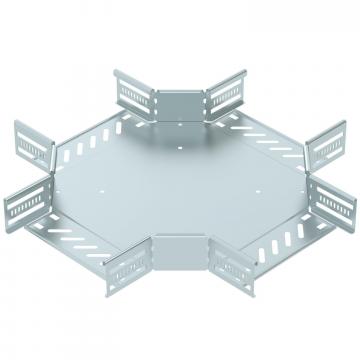

Křížení 60 FS	RK 620 FS	7027313	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 200 FS	6052207	m	3 m
Přepážka 60 FS	TSG 60 FS	6062068	m	3 m
90° oblouk 60 FS	RB 90 620 FS	6043224	Kus	1 Kus
