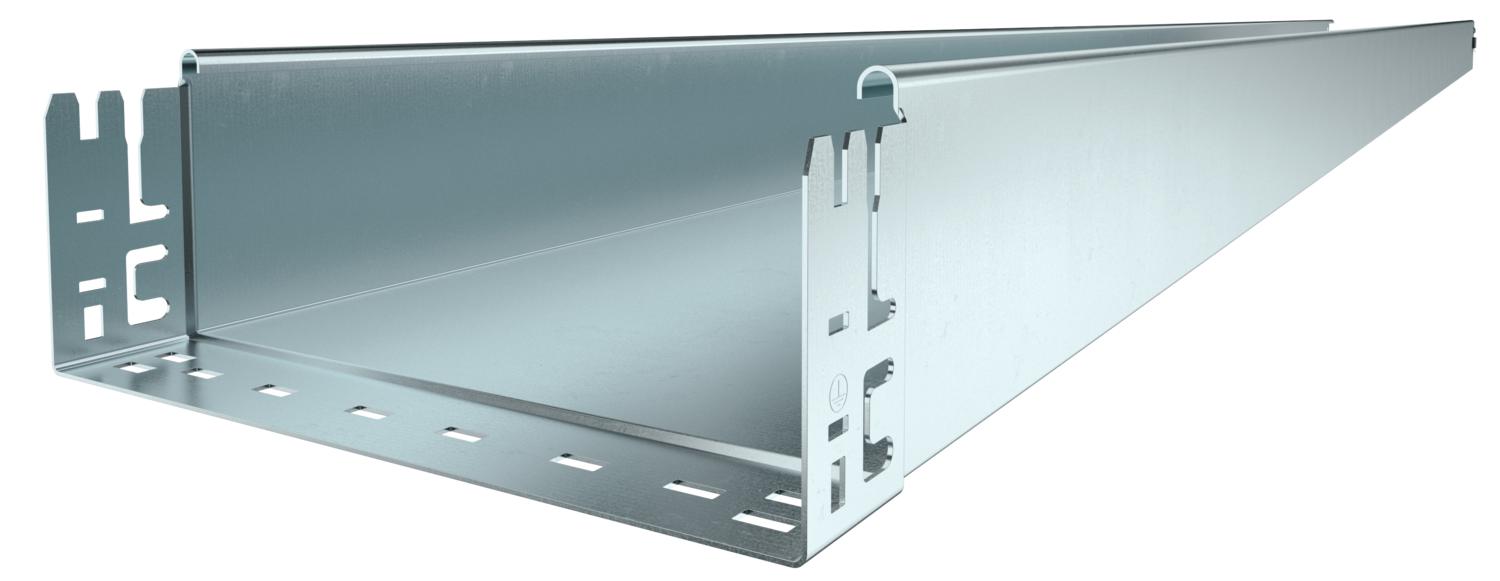

Kabelový žlab SKS-Magic® 110 neděrovaný FS

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	110 mm

Tloušťka plechu	1,5 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Technické údaje

Barva	pozinkováno
CO₂ stopa (GWP) od kolébky po bránu	9,428 kg CO₂e / 1 metr
Délka	3050 mm
Děrování bočnice	Ne
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Materiál	Ocel
Montážní děrování ve dně	Ne
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka
Rozměr	110x100x3050
Rozměr B	100 mm
Rozmístění otvorů NATO	Ne
Šířka	100 mm

S vrchním dílem	Ne
Tloušťka plechu	1,5 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	108 cm²
Užitečný průřez	10800 mm²
Výška	110 mm
Vzdálenost podpěr 1,5 m	3 kN/m
Vzdálenost podpěr 2,0 m	2,4 kN/m
Vzdálenost podpěr 2,5 m	1,76 kN/m
Vzdálenost podpěr 3,0 m	1,2 kN/m
Vzdálenost podpěr 3,5 m	0,84 kN/m
Vzdálenost podpěr 4,0 m	0,8 kN/m
Zachování funkčnosti	Ne

Technické údaje

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKSMU 110 FS	3050 mm	100 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059836	m	3 m
SKSMU 115 FS	3050 mm	150 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059838	m	3 m
SKSMU 120 FS	3050 mm	200 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059840	m	3 m
SKSMU 130 FS	3050 mm	300 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059842	m	3 m
SKSMU 140 FS	3050 mm	400 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059844	m	3 m
SKSMU 150 FS	3050 mm	500 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059846	m	3 m
SKSMU 160 FS	3050 mm	600 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059848	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Sada podélných spojek Magic FS	KTSMV 110 FS	6069090	Kus	1 Kus
Oblouk 90°, bočnice 110 FS	RB 90 110 FS	6036800	Kus	1 Kus
Vestavný odbočný díl 110 FS	RAA 110 FS	6042151	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 100 FS	6052096	m	3 m
Přepážka 110 FS	TSG 110 FS	6062122	m	3 m
90° oblouk Magic 110 FS	RBM 90 110 FS	6041840	Kus	1 Kus
