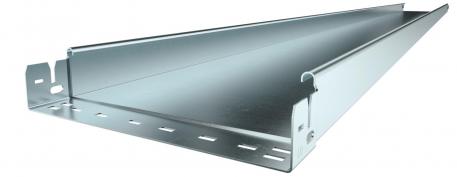

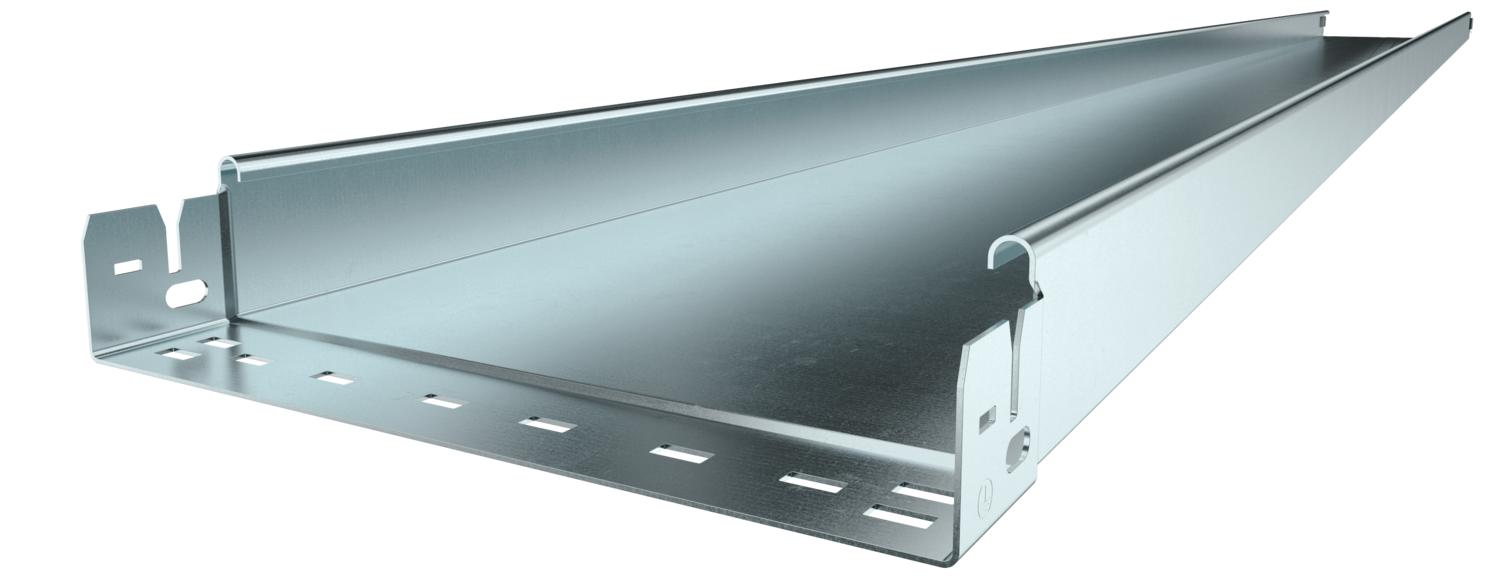

Kabelový žlab SKS-Magic® 60 neděrovaný FS

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	60 mm

Tloušťka plechu	1,5 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ne
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Materiál	Ocel
Montážní děrování ve dně	Ne
Nerezová ocel, mořená	Ne
Odpovídá požadavkům ROHS	Ano
Povrch	pásově zinkováno
Produktová řada	Řada SKSM
Provedení pro velká rozpětí	Ne

Provedení spojky	Integrovaná spojka
Rozměr	60x100x3050
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	1,5 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	5800 mm²
Užitečný průřez	58 cm²
Zachování funkčnosti	Ne

Délka	3050 mm
Rozměr B	100 mm

Šířka	100 mm
Výška	60 mm

Vzdálenost podpěr 1,5 m	2,6 kN/m
Vzdálenost podpěr 2,0 m	1,9 kN/m

Vzdálenost podpěr 2,5 m	1,1 kN/m
Vzdálenost podpěr 3,0 m	0,55 kN/m

CO2 stopa (GWP) od kolébky po bránu	6,6105 kg CO2e / 1 metr
CO₂ Footprint (GWP)	6,6105 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKSMU 610 FS	3050 mm	100 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059688	m	3 m
SKSMU 615 FS	3050 mm	150 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059690	m	3 m
SKSMU 620 FS	3050 mm	200 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059692	m	3 m
SKSMU 630 FS	3050 mm	300 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059694	m	3 m
SKSMU 640 FS	3050 mm	400 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059696	m	3 m
SKSMU 650 FS	3050 mm	500 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059698	m	3 m
SKSMU 660 FS	3050 mm	600 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059700	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Sada podélných spojek Magic® FS	KTSMV 610 FS	6068914	Kus	1 Kus
45° oblouk 60 FS	RB 45 610 FS	6036100	Kus	1 Kus
Oblouk 90°, bočnice 60 FS	RB 90 610 FS	6036560	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 610 FS	6042111	Kus	1 Kus
Díl T 60 FS	RT 610 FS	6038100	Kus	1 Kus
Křížení 60 FS	RK 610 FS	7027311	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 100 FS	6052096	m	3 m
Přepážka 60 FS	TSG 60 FS	6062068	m	3 m
