Kabelový žlab SKS-Magic® 60 neděrovaný FS

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	60 mm

Tloušťka plechu	1,5 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Technické údaje

Barva	pozinkováno
CO₂ stopa (GWP) od kolébky po bránu	17,5906 kg CO₂e / 1 metr
Délka	3050 mm
Děrování bočnice	Ne
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Materiál	Ocel
Montážní děrování ve dně	Ne
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka
Rozměr	60x500x3050
Rozměr B	500 mm
Rozmístění otvorů NATO	Ne

Šířka	500 mm
S vrchním dílem	Ne
Tloušťka plechu	1,5 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	298 cm²
Užitečný průřez	29800 mm²
Výška	60 mm
Vzdálenost podpěr 1,5 m	2,6 kN/m
Vzdálenost podpěr 2,0 m	1,9 kN/m
Vzdálenost podpěr 2,5 m	1,1 kN/m
Vzdálenost podpěr 3,0 m	0,55 kN/m
Zachování funkčnosti	Ne

Technické údaje

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKSMU 610 FS	3050 mm	100 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059688	m	3 m
SKSMU 615 FS	3050 mm	150 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059690	m	3 m
SKSMU 620 FS	3050 mm	200 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059692	m	3 m
SKSMU 630 FS	3050 mm	300 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059694	m	3 m
SKSMU 640 FS	3050 mm	400 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059696	m	3 m
SKSMU 650 FS	3050 mm	500 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059698	m	3 m
SKSMU 660 FS	3050 mm	600 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059700	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

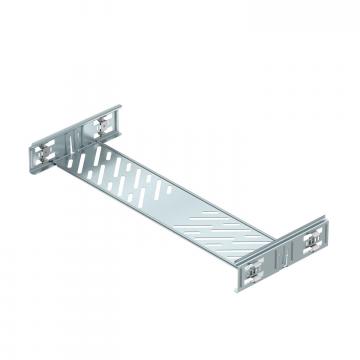

Sada podélných spojek Magic FS	KTSMV 650 FS	6068924	Kus	1 Kus
45° oblouk 60 FS	RB 45 650 FS	6036110	Kus	1 Kus
Oblouk 90°, bočnice 60 FS	RB 90 650 FS	6036570	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 650 FS	6042121	Kus	1 Kus
Díl T 60 FS	RT 650 FS	6038110	Kus	1 Kus
Křížení 60 FS	RK 650 FS	7027319	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 500 FS	6052509	m	3 m
Přepážka 60 FS	TSG 60 FS	6062068	m	3 m

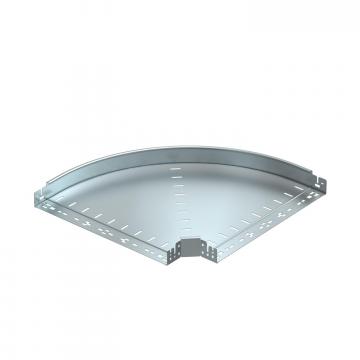

Oblouk 90° Magic 60 FS	RBM 90 650 FS	6041140	Kus	1 Kus
