Kanál, plný, zaklapávací, výška 40–240 mm 2400 | 200 | 40 | 240 | 3

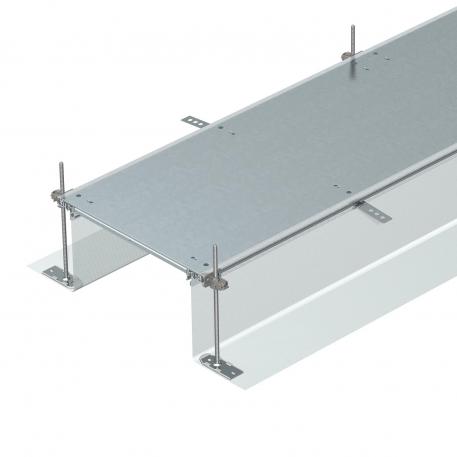

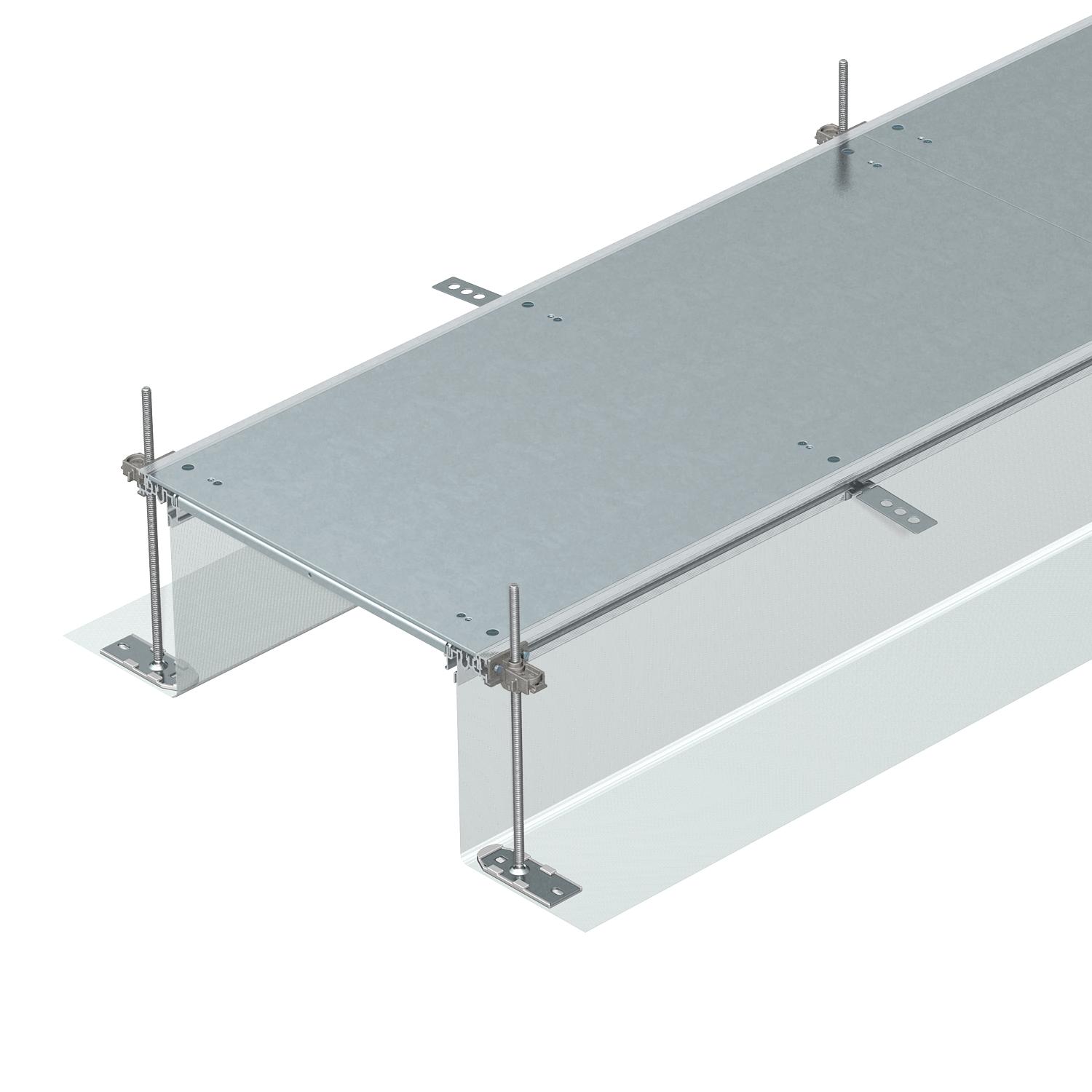

Kanál, plný, zaklapávací, výška 40–240 mm

Obj. č. 7424060 | EAN 4012195243229

Obj. č. / Typ

Délka	2400 mm

Šířka

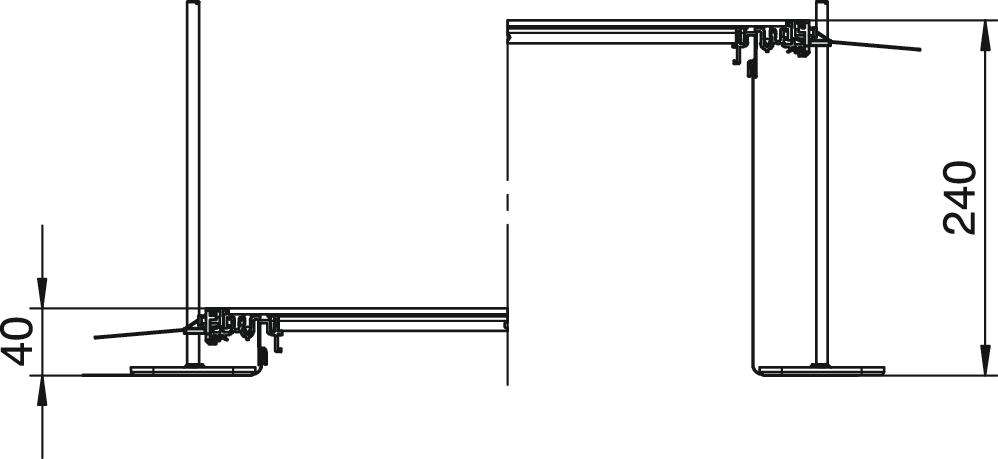

Výška kanálu, min.	40 mm

Výška kanálu, max.

Kryty	3

Popis výrobku

Popis výrobku

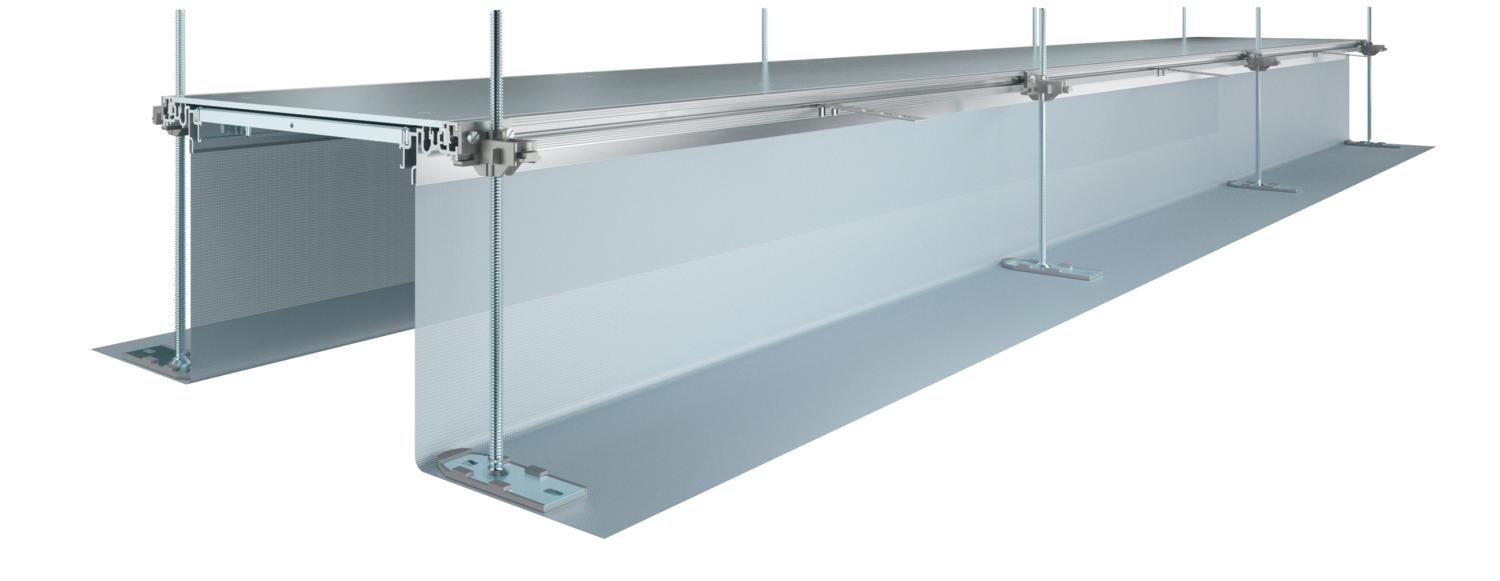

Kanálová jednotka zalitá mazaninou, připravená k montáži, 3× systémové víko, dva postranní profily s nasazenou ohebnou bočnicí z kovové síťoviny, vsazovací profily pro podlahovou krytinu H = 3 mm. Pro suché prostory v interiéru s podlahou se suchou údržbou. S odpovídajícím systémovým příslušenstvím vhodná také pro podlahy s mokrou údržbou. Rozsah dodávky: 6× výškově nivelizovatelný upevňovací úhelník, 6× kotva do mazaniny, 3× těsnění víka (při jmenovité šířce kanálu 200, 300 a 400) nebo 6× podpěra víka (při šířce kanálu 500 a 600). Bezpodmínečně potřebné nivelační jednotky (dbejte na nivelační výšku) pro podpěru víka 500 a 600 nejsou součástí dodávky, objednávejte je laskavě zvlášť. Víka kanálu jsou do jmenovité šířky 400 (včetně) předem namontována pomocí pružinových západek.

Se třemi samočinně zaklapávacími plnými víky (L = 800 mm).

Technické údaje

Technické údaje

CO2 stopa (GWP) od kolébky po bránu	47,4413 kg CO2e / 1 metr
Délka	2400 mm
Kryt montážního otvoru	Ne
Kryty	3
Materiál	Ocel
Minimální výška mazaniny	40
Montážní otvor	bez
Montážní otvor pro krabici na podlahu	Ne
Možnost instalace těsnění	Ano
Nivelační rozsah, max.	240 mm
Nivelační rozsah, min.	40 mm
Oddělitelné	Ano
Odnímatelný vrchní díl	Ano
Plech dna	Ne

Povrch	pásově zinkováno
Rozměr	2400x200x240
S přepážkou	Ne
S přesahem	Ano
S připojovacím otvorem	Ne
Šířka	200 mm
S vyrovnáním potenciálů	Ne
Tloušťka materiálu víka	4
Údržba podlahy	mokré
Upevnění víka zaklapáváním	Ano
Vhodné pro dilatační spáru	Ne
Výška kanálu, max.	240 mm
Výška kanálu, min.	40 mm

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška kanálu, min.	Výška kanálu, max.	Kryty	Obj. č.	Množství	Nejm. prod. jedn.
OKA-G20040140R	2400 mm	200 mm	40 mm	140 mm	3	7424040	m	2,4 m
OKA-G30040140R	2400 mm	300 mm	40 mm	140 mm	3	7424042	m	2,4 m
OKA-G40040140R	2400 mm	400 mm	40 mm	140 mm	3	7424044	m	2,4 m
OKA-G50040140R	2400 mm	500 mm	40 mm	140 mm	3	7424046	m	2,4 m
OKA-G60040140R	2400 mm	600 mm	40 mm	140 mm	3	7424048	m	2,4 m
OKA-G20040240R	2400 mm	200 mm	40 mm	240 mm	3	7424060	m	2,4 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Konstrukční sada pro úhlovou odbočku doleva, výška 40–240 mm	OKA-G20040240FBL	7423960	Kus	1 Kus
Koncový díl kanálu, výška 40–240 mm	OKA-G20040240ES	7424300	Kus	1 Kus
Vestavná jednotka pro GES9, výška 40–240 mm	OKA-G A 40240 9	7424344	Kus	1 Kus
Konstrukční sada pro odbočení kanálu T a křížení	OKA FB2 TX	7424821	Kus	1 Kus
Nivelační jednotka pro podpěru víka, výška kanálu 170–245 mm	NE DSU2 17075	7424846	Kus	3 Kus
Úhlová zástrčka pro připojení ochranného vodiče	8AWR	6288704	Kus	10 Kus

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Přepážka 60 FS	TSG 60 FS	6062068	m	3 m
Přepážka 85 FS	TSG 85 FS	6062114	m	3 m
Přepážka 110 FS	TSG 110 FS	6062122	m	3 m
Přepážka 135 FS	TSG 135 FS	6062132	m	3 m
Přísavný zvedák, 300 N	WZ 1029	7408634	Kus	1 Kus
