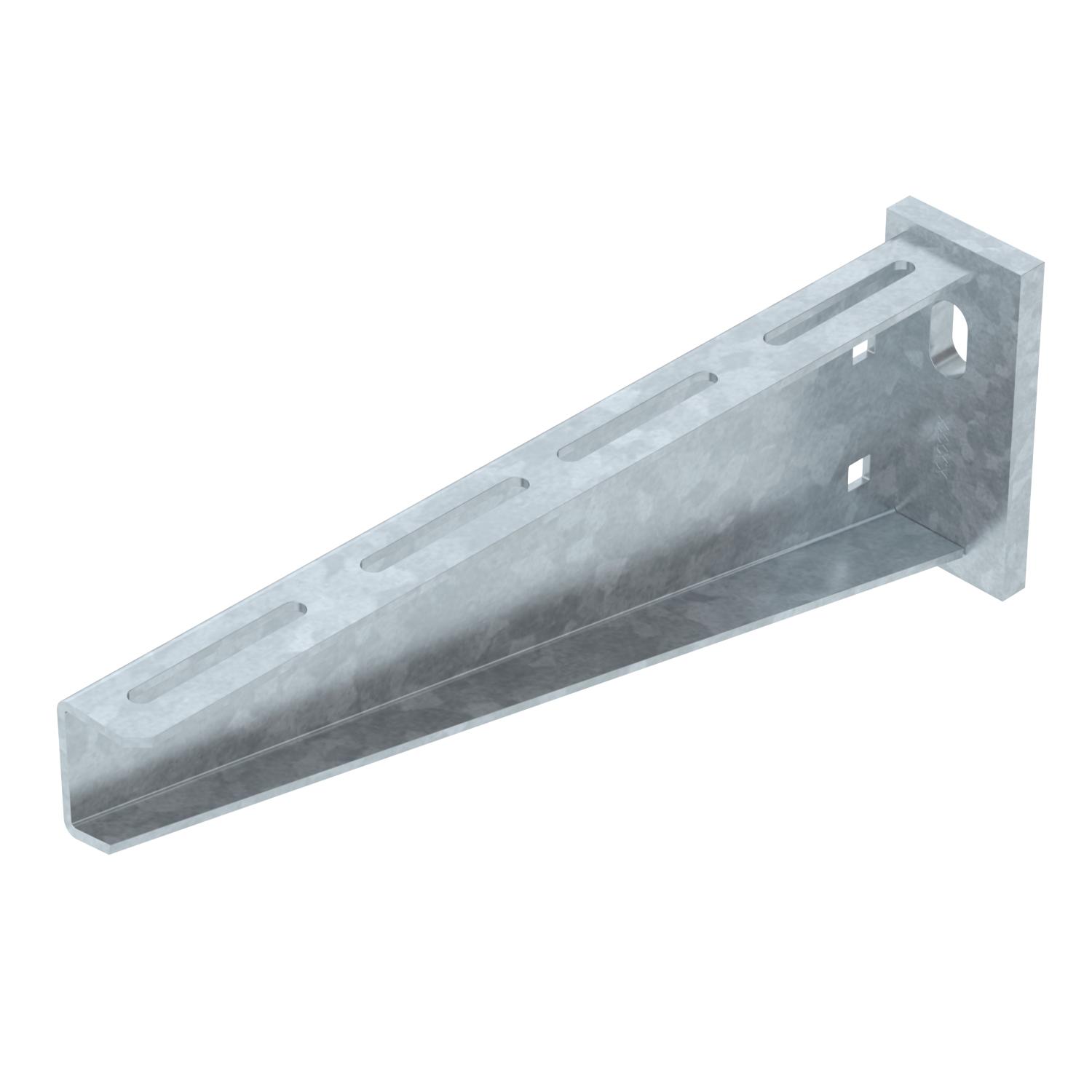

Nástěnný a závěsný výložník AW 55 FT
Obj. č. 6418570 | EAN 4012196204793
- Popis výrobku
-
Popis výrobkuTěžký nástěnný a závěsový výložník s navařenou základovou deskou.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!
-
- Technické údaje
-
Technické údaje
Barva pozinkováno F v kN 5,5 kN Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení Nástěnný a závěsný výložník Průměr otvoru 13,5 mm Rozměr B310mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Výrobky EPD Ano Zachování funkčnosti Ano Rozměry

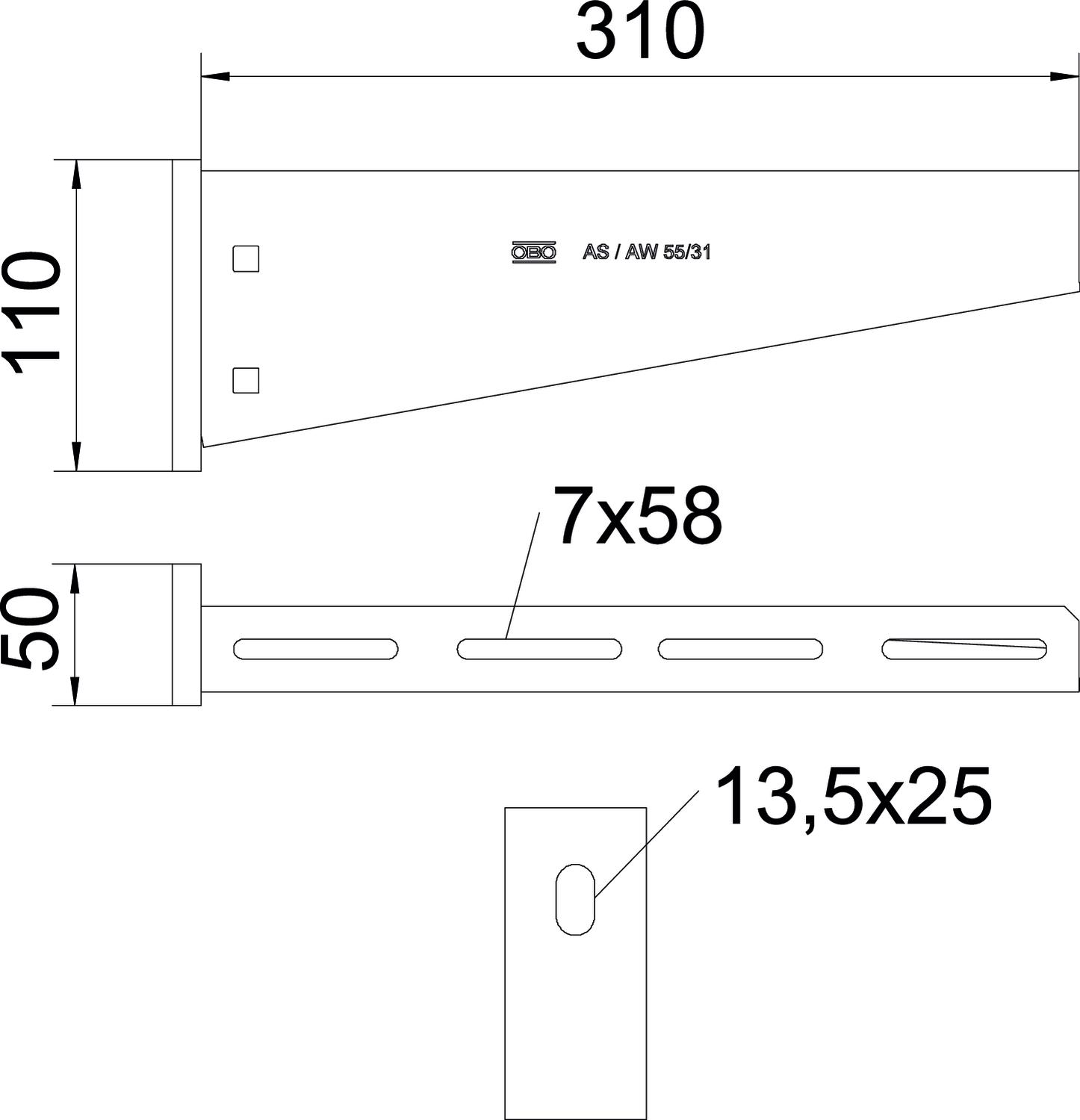

Délka 50 mm Rozměr H 110 mm Rozměr A 50 mm Rozměr B 310 mm Šířka 310 mm Výška 110 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 3,1929 kg CO2e / 1 Kus CO₂ Footprint (GWP) 3,1929 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram výložníku typu AW 55
- Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
