Nástěnný a závěsný výložník AW 55 FT 710 | 5,5 | pozinkováno

Nástěnný a závěsný výložník AW 55 FT

Obj. č. 6418651 | EAN 4012196205097

Obj. č. / Typ

Šířka

F v kN	5,5 kN

Barva	pozinkováno

Popis výrobku

Popis výrobku

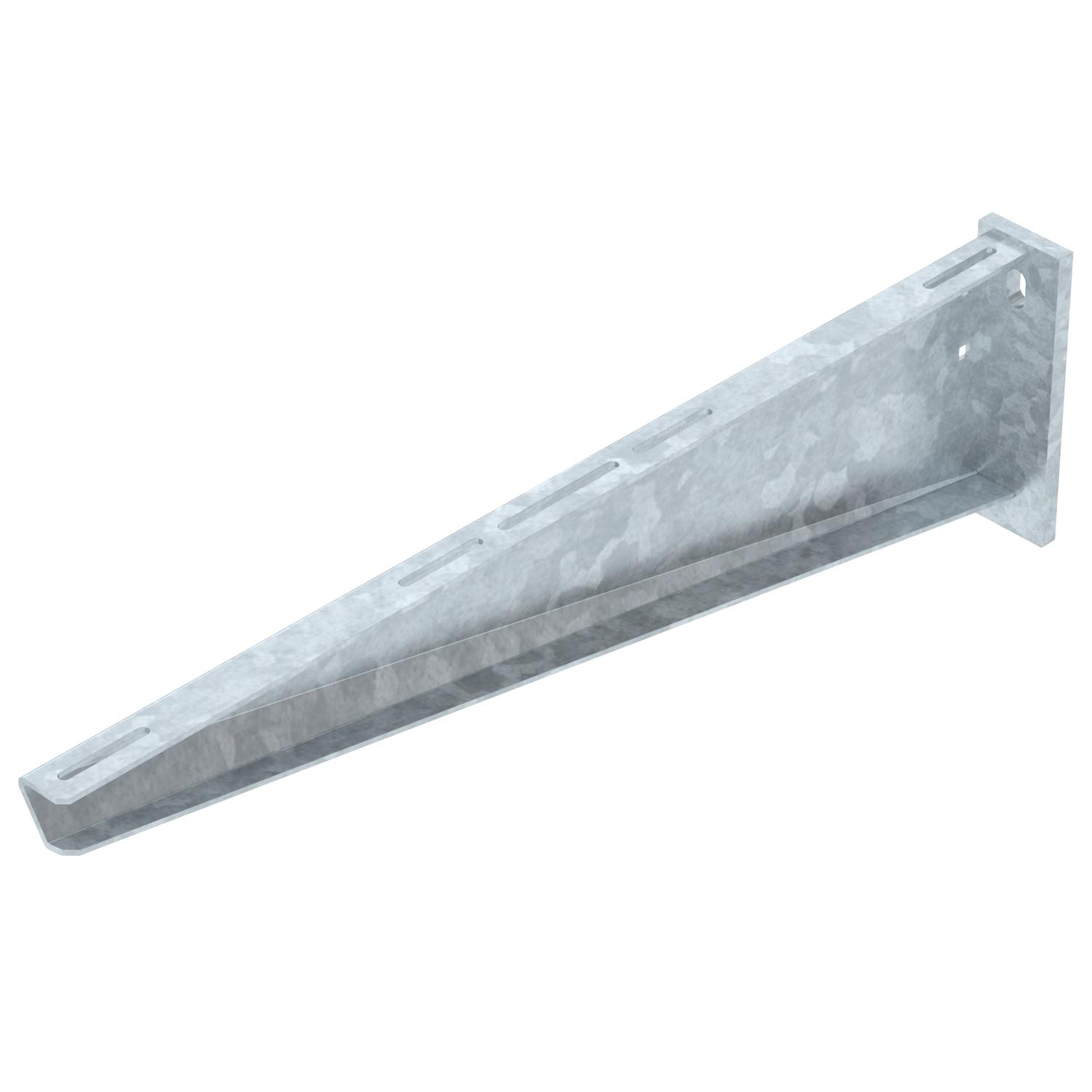

Těžký nástěnný a závěsový výložník s navařenou základovou deskou.

Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!

Technické údaje

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	10,3033 kg CO2e / 1 Kus
Délka	60 mm
F v kN	5,5 kN
Materiál	Ocel
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení	Nástěnný a závěsný výložník
Průměr otvoru	13,5 mm

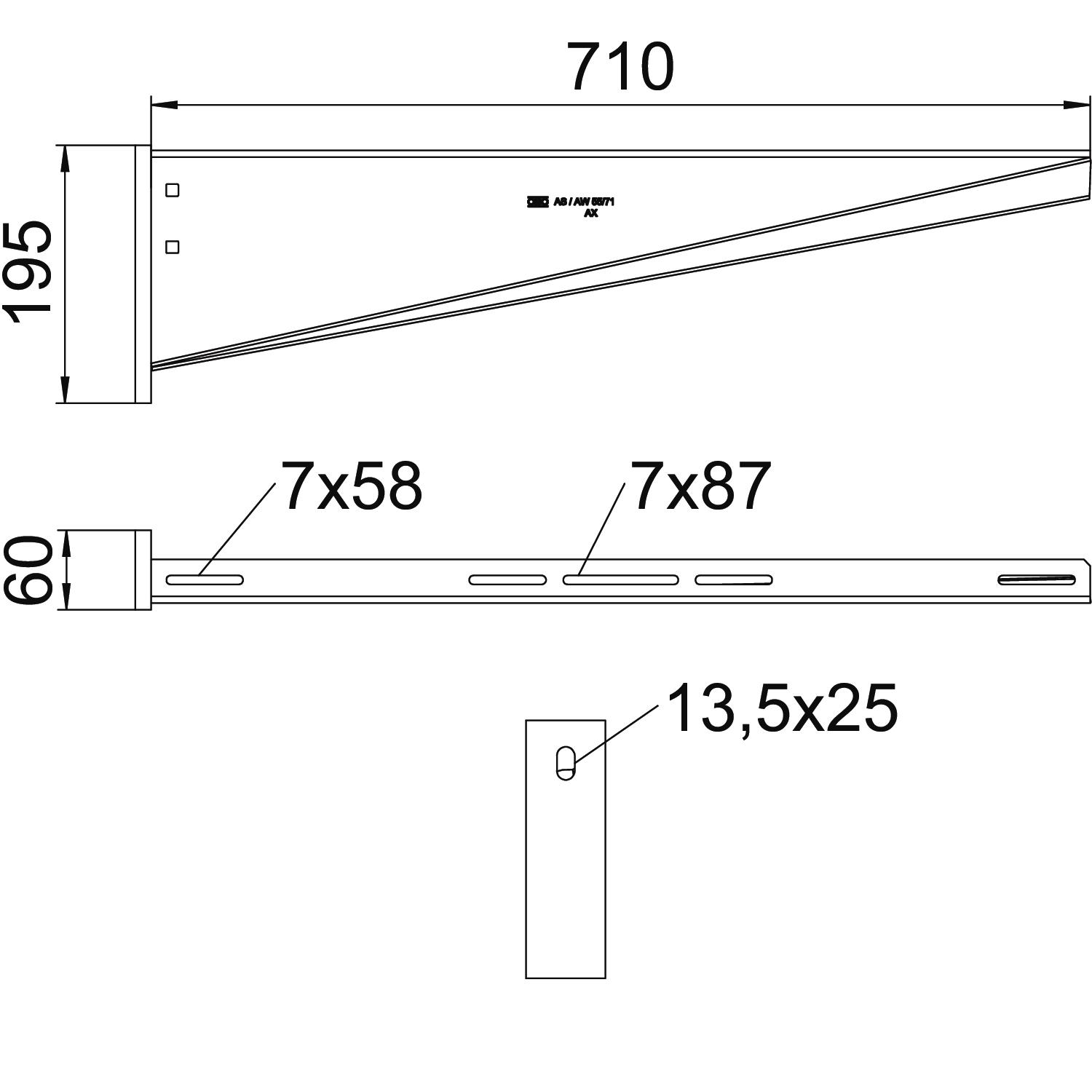

Rozměr	B710mm
Rozměr H	195 mm
Rozměr A	60 mm
Rozměr B	710 mm
Rozsah úhlu, max.	90 mm
Rozsah úhlu, min.	90 mm
Šířka	710 mm
Výška	195 mm
Zachování funkčnosti	Ne

Technické údaje

Zatěžovací diagram výložníku typu AW 55

Průhyb konce výložníku při dovoleném zatížení výložníku
Přípustné zatížení výložníku v kN bez zatížení člověkem
Křivka zatížení s délkami výložníků v mm

Všechny typy

Všechny typy

Typ	Šířka	F v kN	Barva	Obj. č.	Množství	Nejm. prod. jedn.
AW 55 21 FT	210 mm	5,5 kN	pozinkováno	6418554	Kus	1 Kus
AW 55 31 FT	310 mm	5,5 kN	pozinkováno	6418570	Kus	1 Kus
AW 55 41 FT	410 mm	5,5 kN	pozinkováno	6418597	Kus	1 Kus
AW 55 51 FT	510 mm	5,5 kN	pozinkováno	6418619	Kus	1 Kus
AW 55 56 FT	560 mm	5,5 kN	pozinkováno	6418627	Kus	1 Kus
AW 55 61 FT	610 mm	5,5 kN	pozinkováno	6418635	Kus	1 Kus
AW 55 71 FT	710 mm	5,5 kN	pozinkováno	6418651	Kus	1 Kus
AW 55 81 FT	810 mm	5,5 kN	pozinkováno	6418686	Kus	1 Kus
AW 55 91 FT	910 mm	5,5 kN	pozinkováno	6418708	Kus	1 Kus
AW 55 101 FT	1010 mm	5,5 kN	pozinkováno	6418724	Kus	1 Kus
