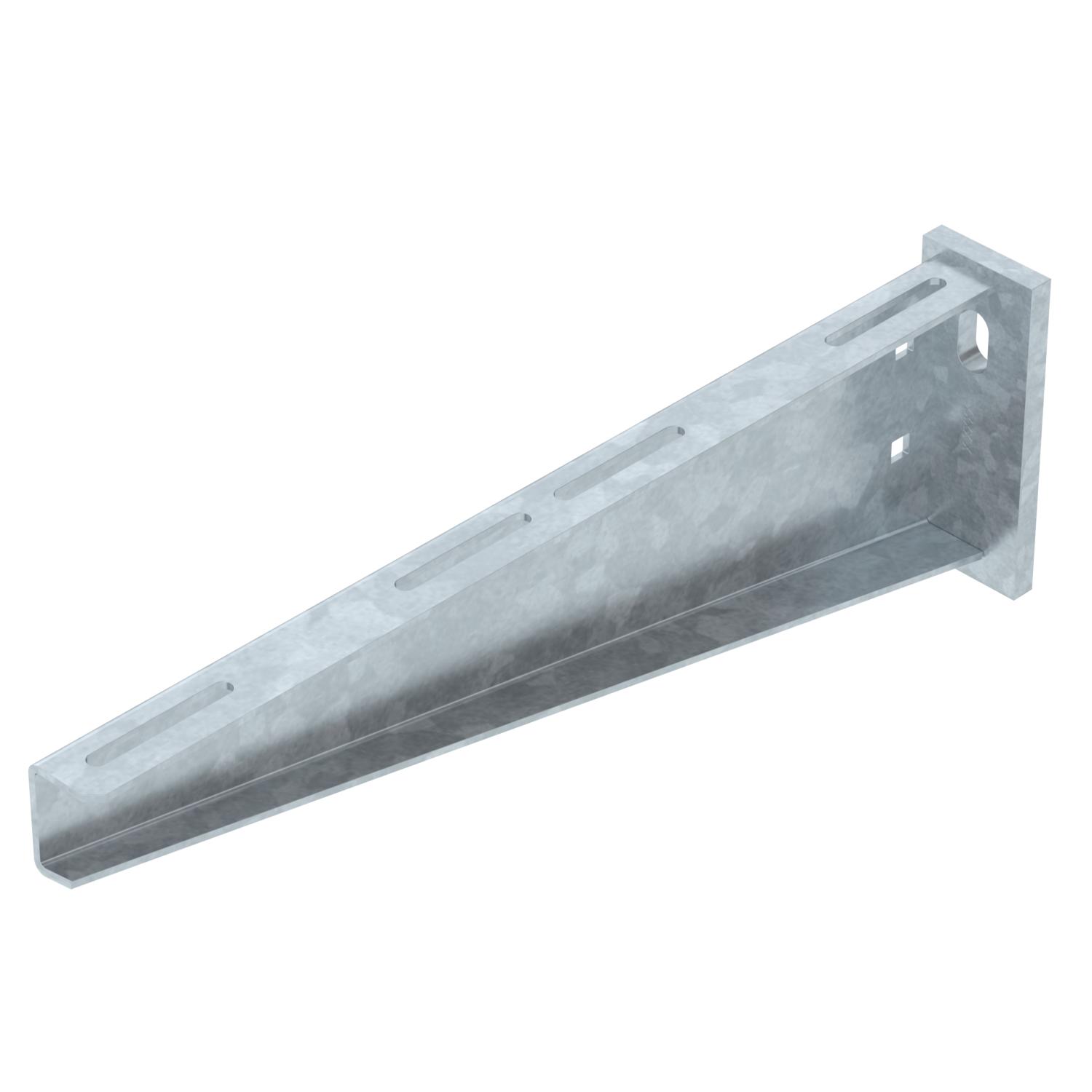

Nástěnný a závěsný výložník AW 55 FT
Obj. č. 6418597 | EAN 4012196204854
- Popis výrobku
-
Popis výrobkuTěžký nástěnný a závěsový výložník s navařenou základovou deskou.
-
- Technické údaje
-
Technické údaje

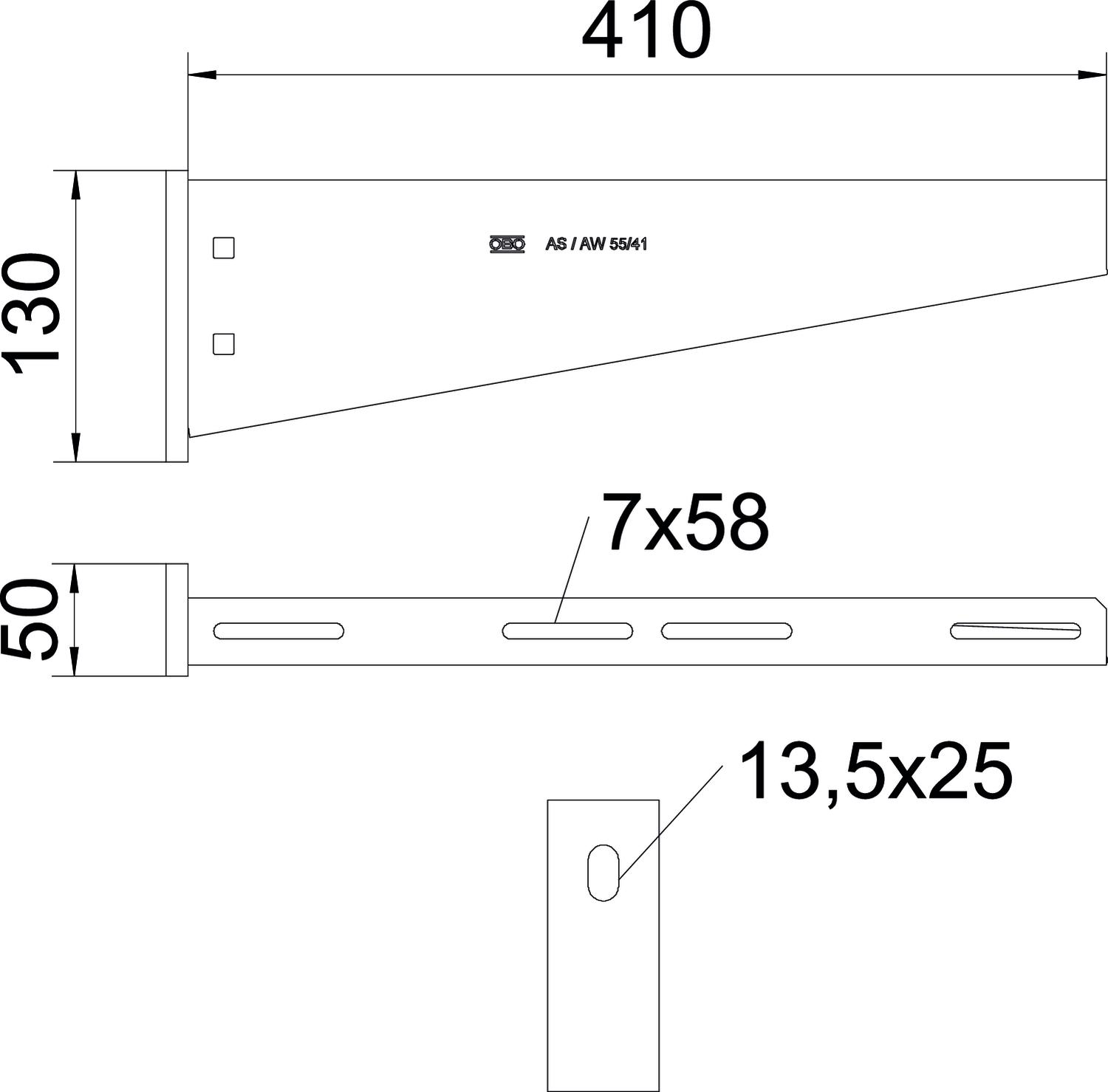

Barva pozinkováno Délka 50 mm F v kN 5,5 kN Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení Nástěnný a závěsný výložník Průměr otvoru 13,5 mm Rozměr B410mm Rozměr H 130 mm Rozměr A 50 mm Rozměr B 410 mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Šířka 410 mm Výrobky EPD Ano Výška 130 mm Zachování funkčnosti Ano Technické údaje
Zatěžovací diagram výložníku typu AW 55
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
