Nástěnný výložník AW 80
Obj. č. 6417752 | EAN 4012196203475
- Popis výrobku
-

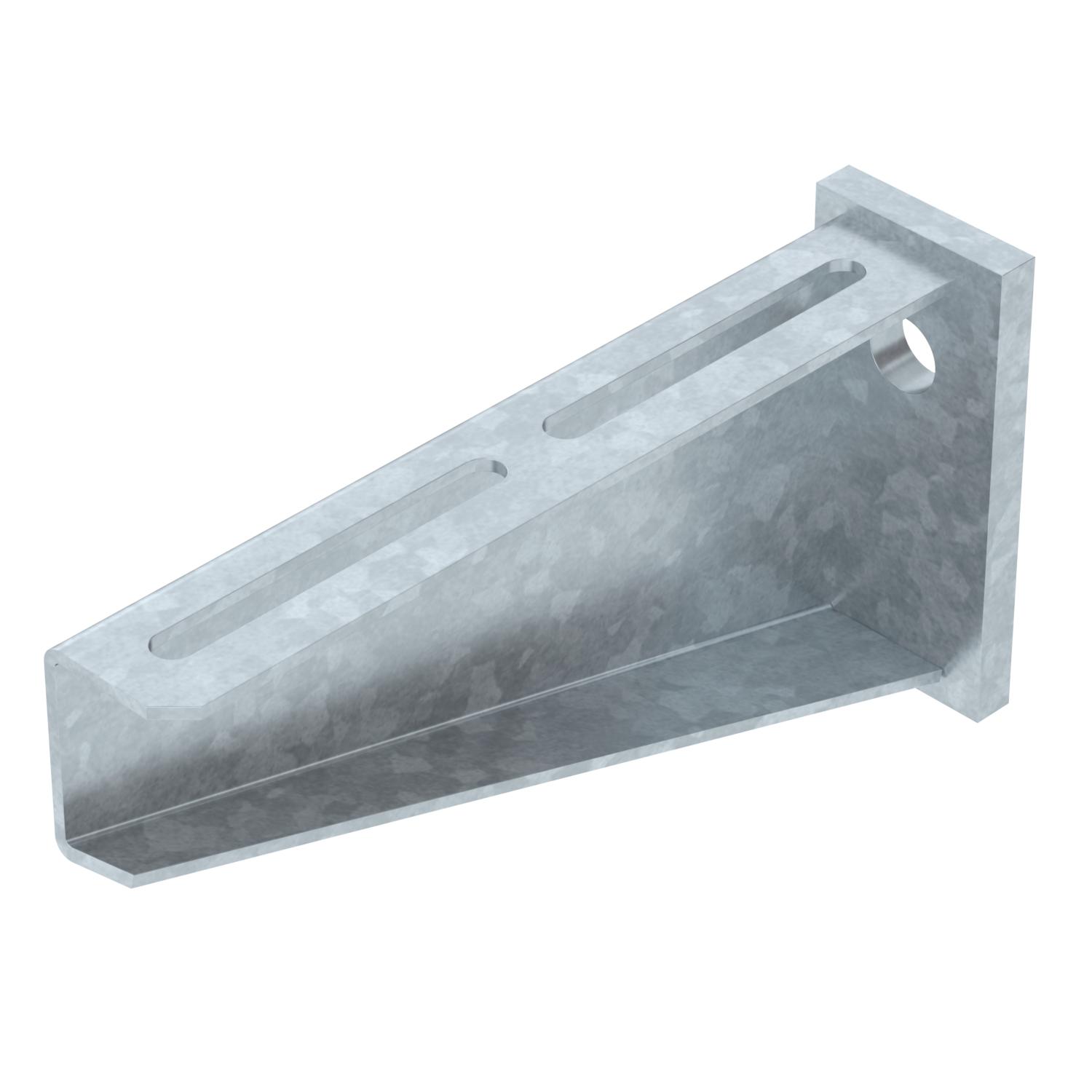

Popis výrobkuTěžký nástěnný výložník s navařenou základovou deskou.
Při upevňování kabelových žlabů a kabelových žebříků pomocí šroubů s plochou kulovou hlavou velikosti M6 si objednejte zvlášť velkoplošnou podložku (děrování ve výložníku 9 x ...).
-
- Technické údaje
-
Technické údaje

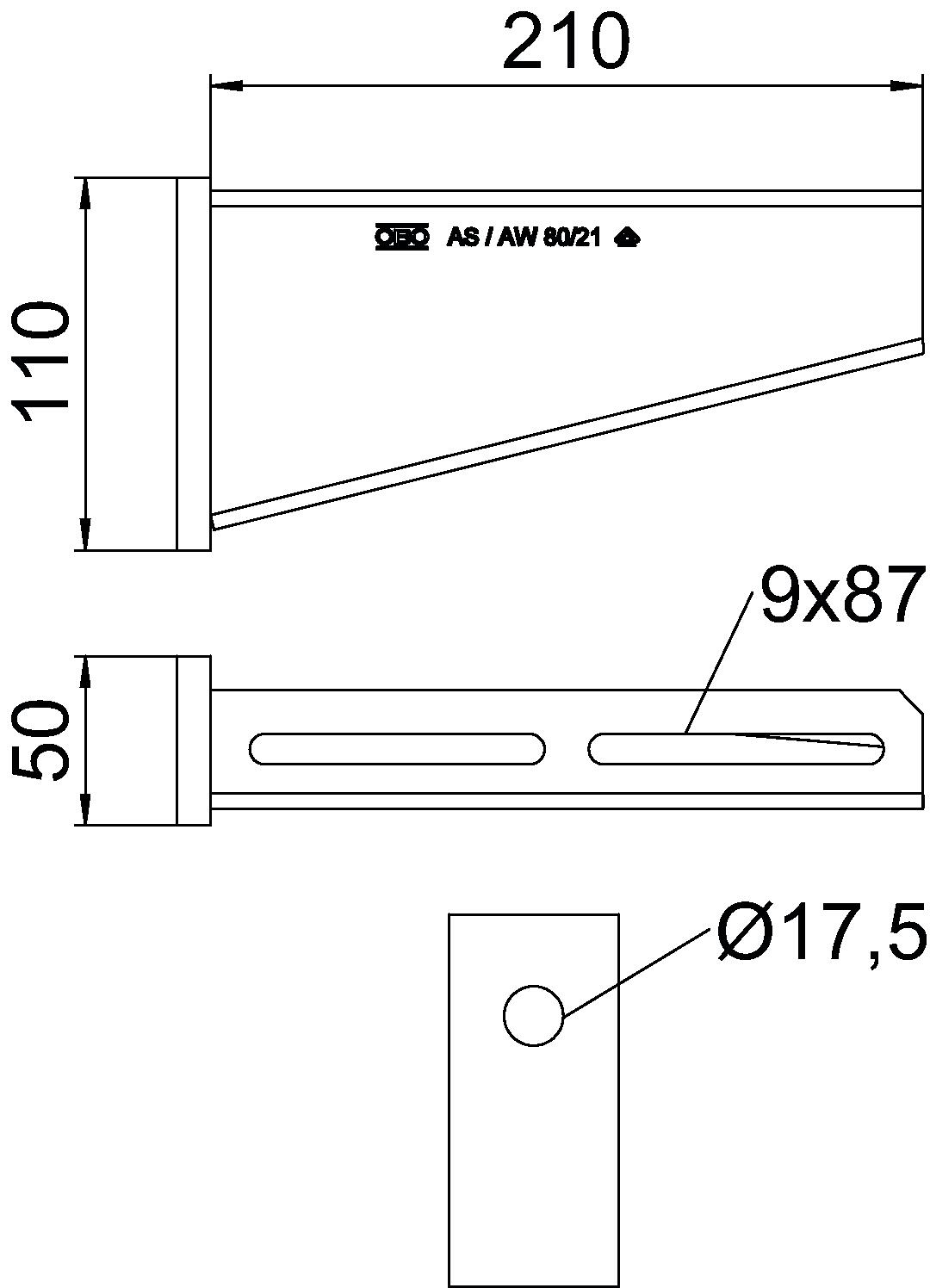

Barva pozinkováno CO2 stopa (GWP) od kolébky po bránu 2,6672 kg CO2e / 1 Kus Délka 50 mm F v kN 8 kN Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení Nástěnný a závěsný výložník Průměr otvoru 17,5 mm Rozměr B210mm Rozměr H 110 mm Rozměr A 50 mm Rozměr B 210 mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Šířka 210 mm Výška 110 mm Zachování funkčnosti Ne Technické údaje

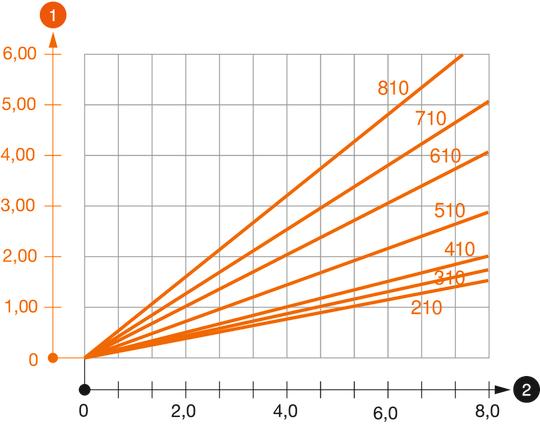

Zatěžovací diagram výložníku typu AW 80
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
