Nástěnný výložník AW 80
Obj. č. 6417779 | EAN 4012196203536
- Popis výrobku
-

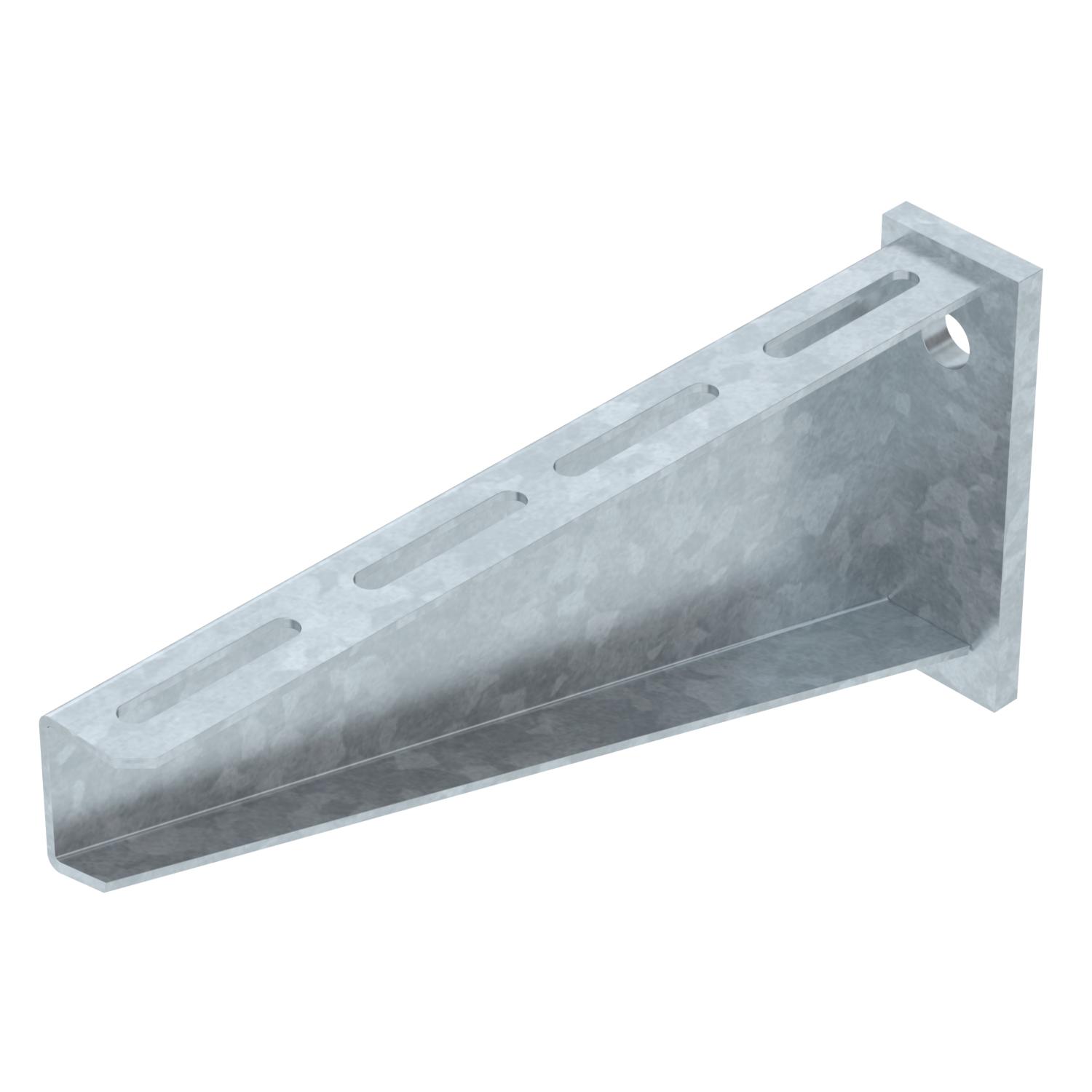

Popis výrobkuTěžký nástěnný výložník s navařenou základovou deskou.
Při upevňování kabelových žlabů a kabelových žebříků pomocí šroubů s plochou kulovou hlavou velikosti M6 si objednejte zvlášť velkoplošnou podložku (děrování ve výložníku 9 x ...).
-
- Technické údaje
-
Technické údaje
Barva pozinkováno F v kN 8 kN Materiál Ocel Nerezová ocel, mořená Ne Odpovídá požadavkům ROHS Ano Povrch žárově zinkováno ponorem Produktová řada Řada AW 80 Provedení Nástěnný a závěsný výložník Průměr otvoru 17,5 mm Rozměr B310mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Zachování funkčnosti Ne Rozměry

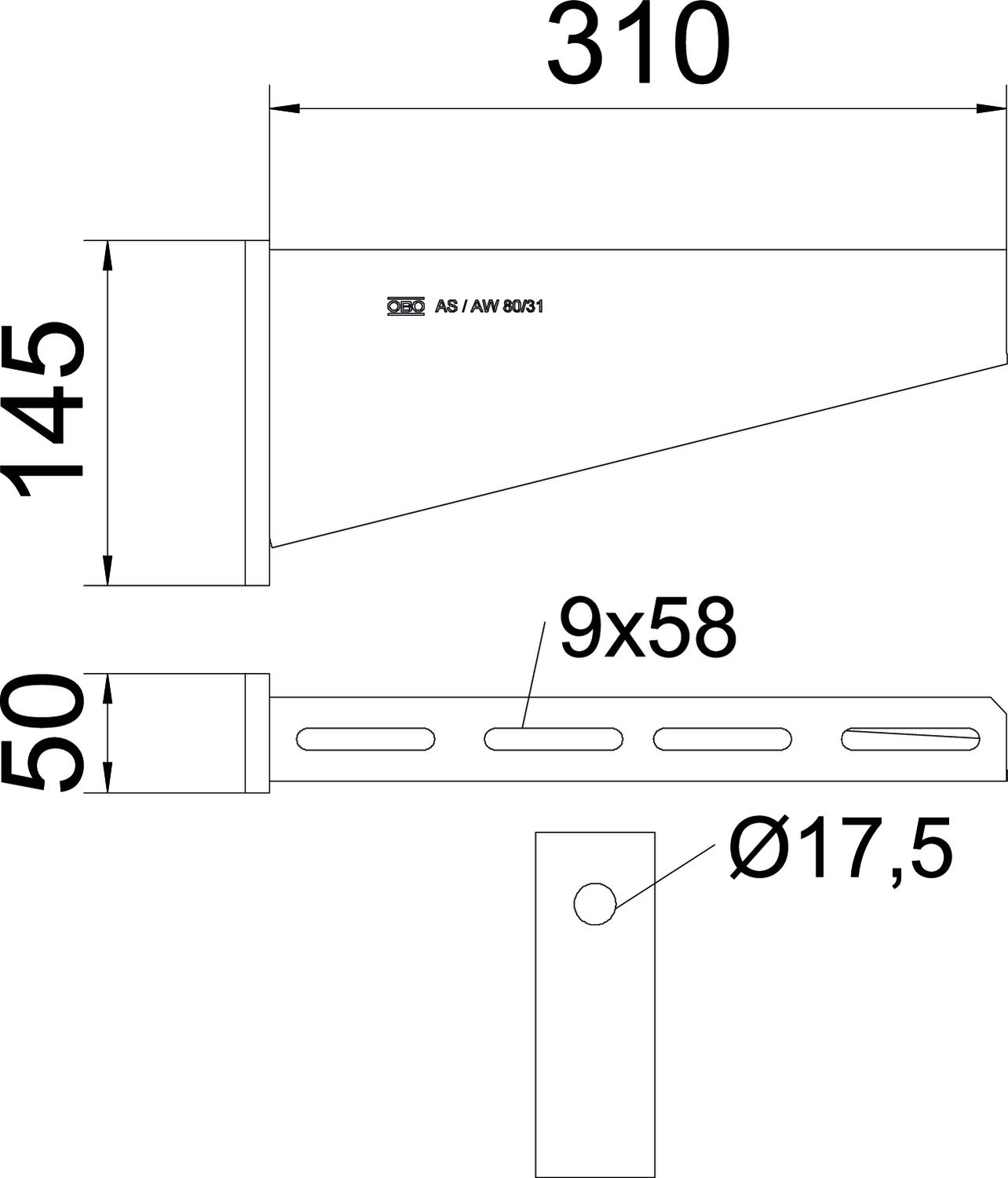

Délka 50 mm Rozměr H 145 mm Rozměr A 50 mm Rozměr B 310 mm Šířka 310 mm Výška 145 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 3,9178 kg CO2e / 1 Kus CO₂ Footprint (GWP) 3,9178 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Technické údaje
Zatěžovací diagram výložníku typu AW 80
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
