Nástěnný výložník AW 80
Obj. č. 6417884 | EAN 4012196203833
- Popis výrobku
-

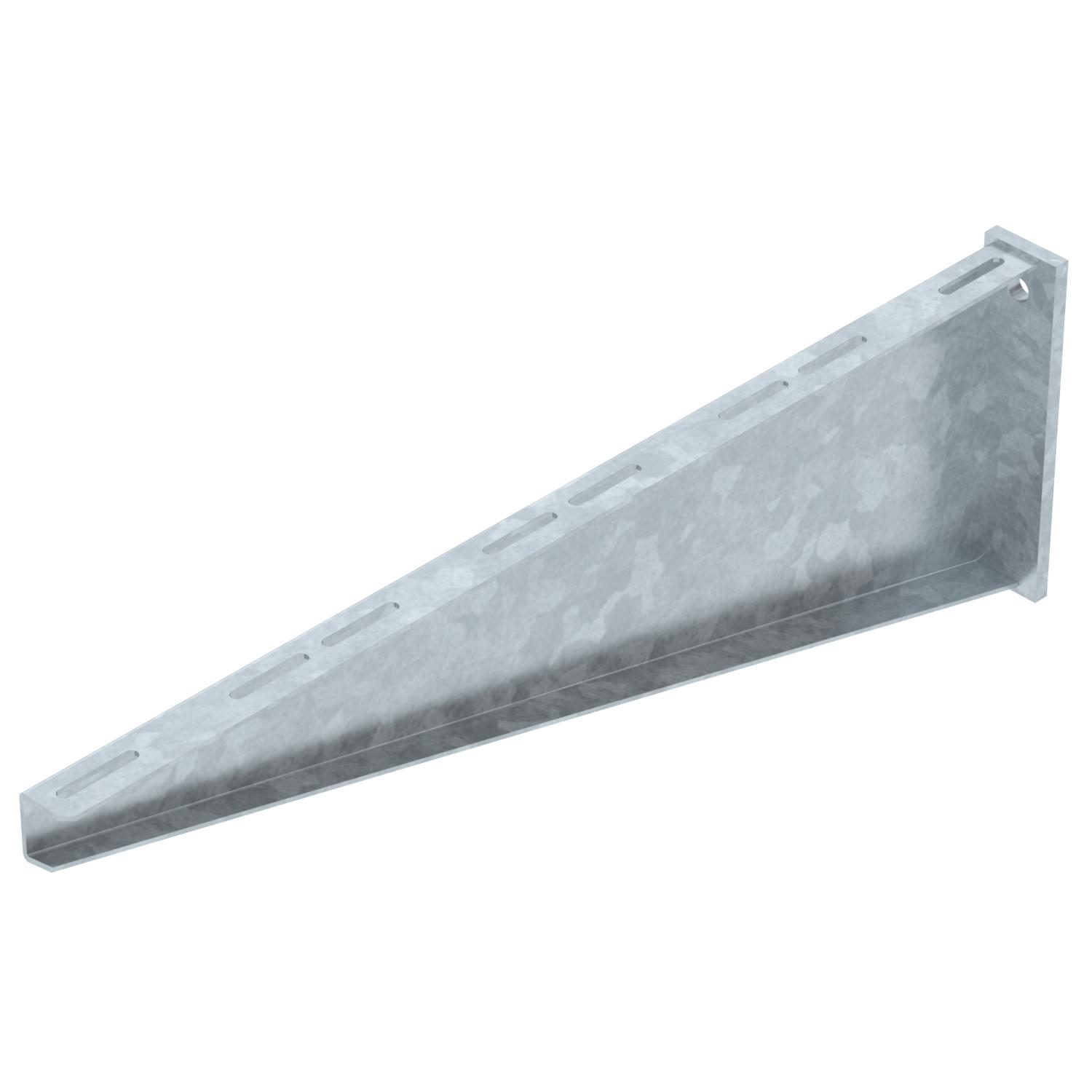

Popis výrobkuTěžký nástěnný výložník s navařenou základovou deskou.
Při upevňování kabelových žlabů a kabelových žebříků pomocí šroubů s plochou kulovou hlavou velikosti M6 si objednejte zvlášť velkoplošnou podložku (děrování ve výložníku 9 x ...).
-
- Technické údaje
-
Technické údaje

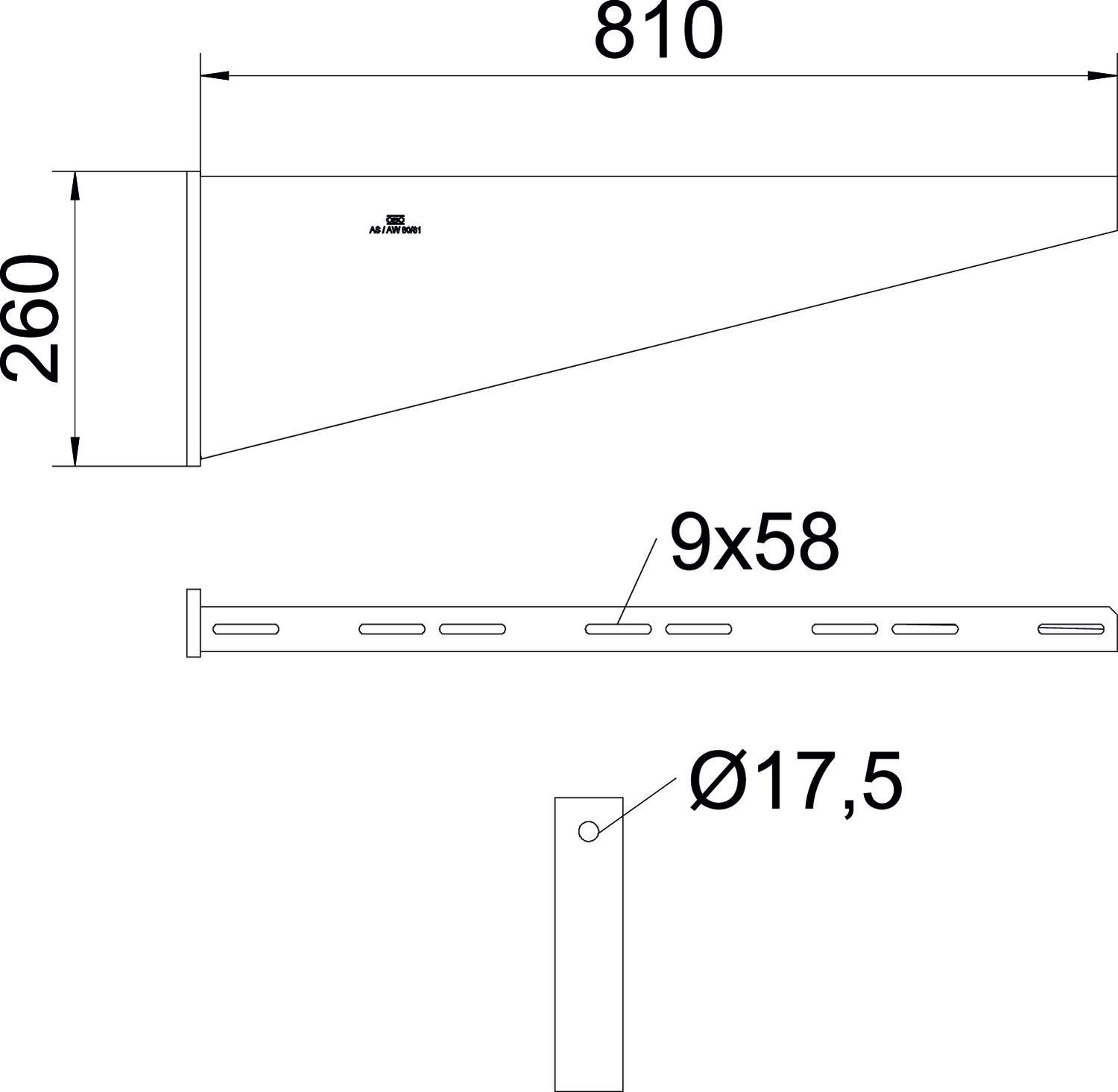

Barva pozinkováno F v kN 8 kN Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení Nástěnný a závěsný výložník Průměr otvoru 17,5 mm Rozměr B810mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Zachování funkčnosti Ne Rozměry
Délka 60 mm Rozměr H 260 mm Rozměr A 60 mm Rozměr B 810 mm Šířka 810 mm Výška 260 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 15,4548 kg CO2e / 1 Kus CO₂ Footprint (GWP) 15,4548 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram výložníku typu AW 80
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
Datový list AW 80 81 FT / 6417884 , 0.25MB , pdfEU prohlášení o shodě AW 80 81 FT / 6417884 , 0.13MB , pdfUK - Prohlášení shody AW 80 81 FT / 6417884 , 0.09MB , pdfREACH Prohlášení o shodě AW 80 81 FT / 6417884 , 0.12MB , pdfRoHS Prohlášení o shodě AW 80 81 FT / 6417884 , 0.13MB , pdfEnvironmentální prohlášení o produktu (EPD) AW 80 81 FT / 6417884 , 2.03MB , pdfNávod k montáži Návod k montáži systémů profilů U , 2.02MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
