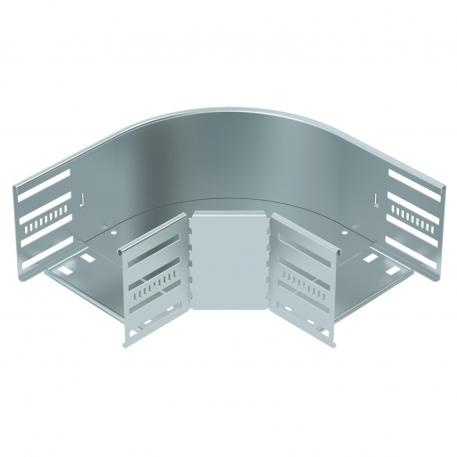

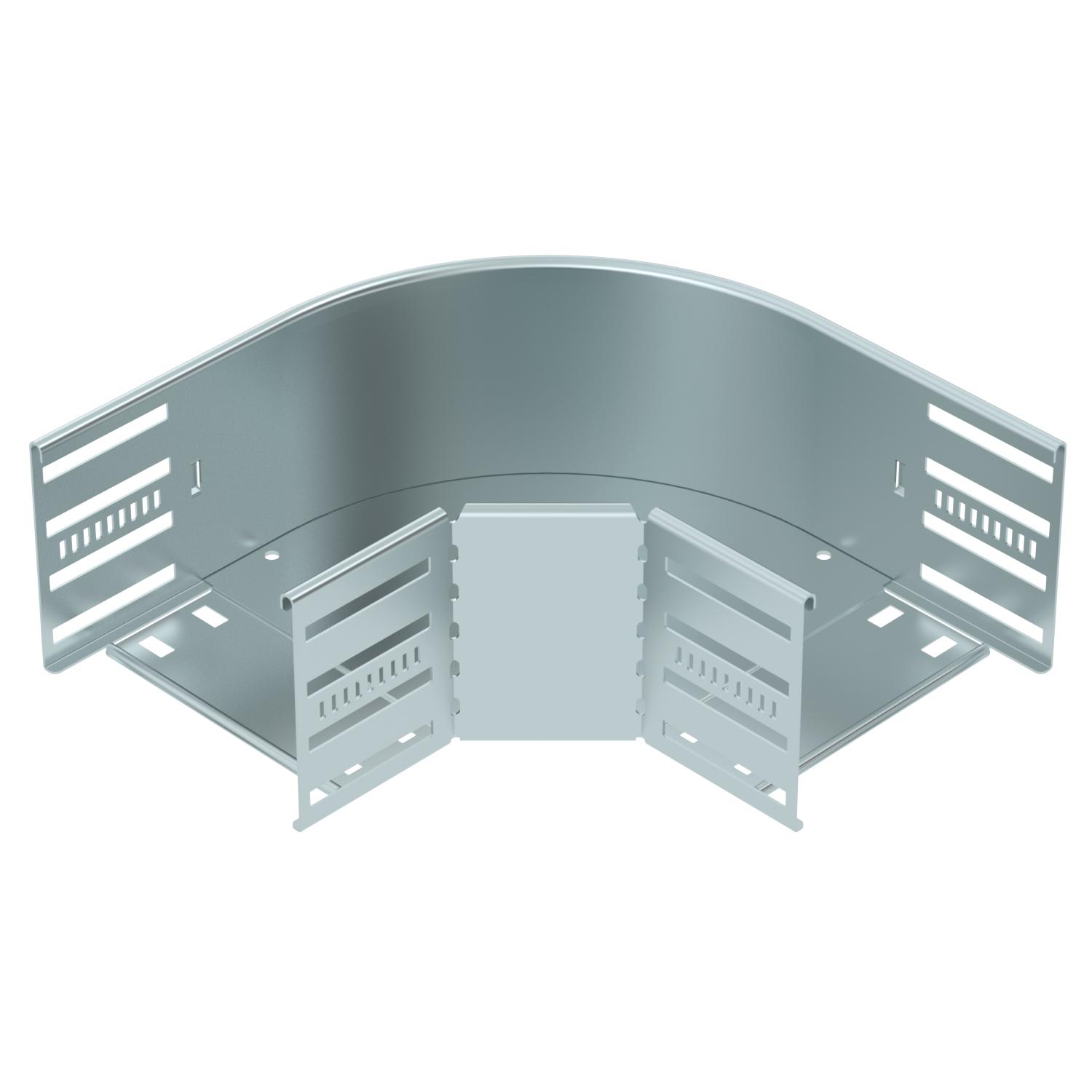

Oblouk 90°, bočnice 110 FS
Obj. č. 6036802 | EAN 4012197343590
- Popis výrobku
-
Popis výrobkuOblouk 90° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Děrování bočnice Ano Doporučený počet šroubů 18 St. Druh spojky kabelového nosného systému Šroubovaný / upevněný svorkami Konstrukce Pevný oblouk Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Odbočení (úhel) 90° Odpovídá požadavkům ROHS Ano Povrch pásově zinkováno Produktová řada Řada MKSM, Řada MKS, Řada SKSM, Řada SKS Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 110x150 Rozmístění otvorů NATO Ne S vrchním dílem Ne Teplotní rozsah použití, max. 120 °C Teplotní rozsah použití, min. -20 °C tloušťka bočnice 1,25 mm Tloušťka materiálu dna 0,8 mm Tloušťka plechu 0,8 mm Zachování funkčnosti Ne Změna směru vodorovný Rozměry

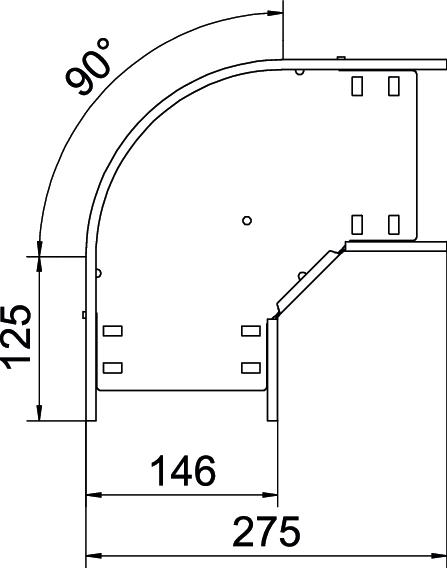

Rozměr B 150 mm Rozměr R 50 mm Šířka 150 mm Výška 110 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 3,5867 kg CO2e / 1 Kus CO₂ Footprint (GWP) 3,5867 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 - Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko oblouku 90° FS
RBD 90 150 FS 6036902 1 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus - Ke stažení
-
