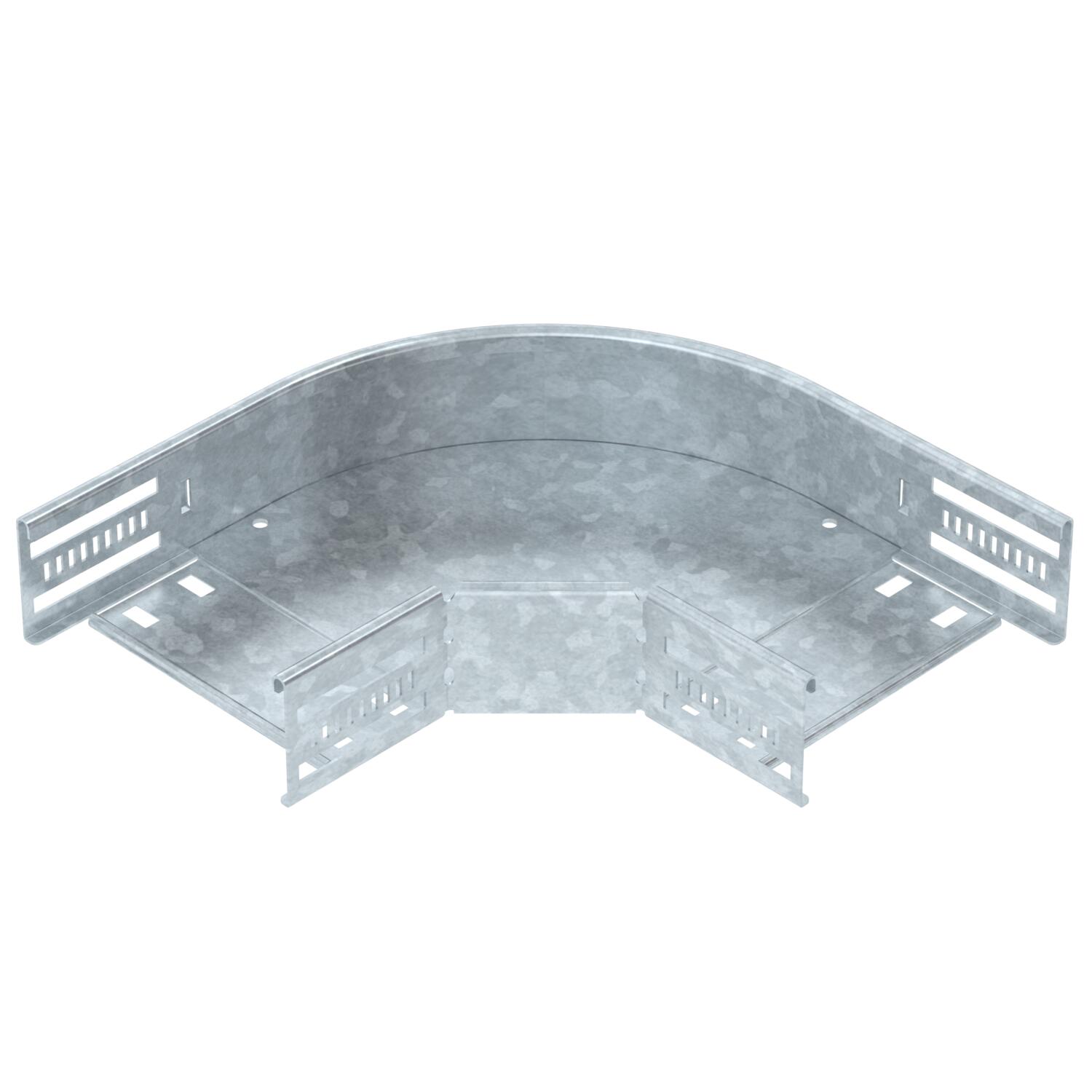

Oblouk 90°, bočnice 60 FT 150 | Ocel | žárově zinkováno ponorem | pozinkováno

Oblouk 90°, bočnice 60 FT

Obj. č. 6036592 | EAN 4012197344467

Obj. č. / Typ

Šířka

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Barva	pozinkováno

Popis výrobku

Popis výrobku

Oblouk 90° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 60 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.

Technické údaje

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ano
Doporučený počet šroubů	10 St.
Druh spojky kabelového nosného systému	Šroubovaný / upevněný svorkami
Konstrukce	Pevný oblouk
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Odbočení (úhel)	90°
Odpovídá požadavkům ROHS	Ano
Povrch	žárově zinkováno ponorem
Produktová řada	Řada EKS, Řada MKSM, Řada MKS, Řada RKSM, Řada SKSM, Řada SKS

Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka
Rozměr	60x150
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Teplotní rozsah použití, max.	120 °C
Teplotní rozsah použití, min.	-20 °C
tloušťka bočnice	1,25 mm
Tloušťka materiálu dna	0,8 mm
Tloušťka plechu	0,8 mm
Zachování funkčnosti	Ano
Změna směru	vodorovný

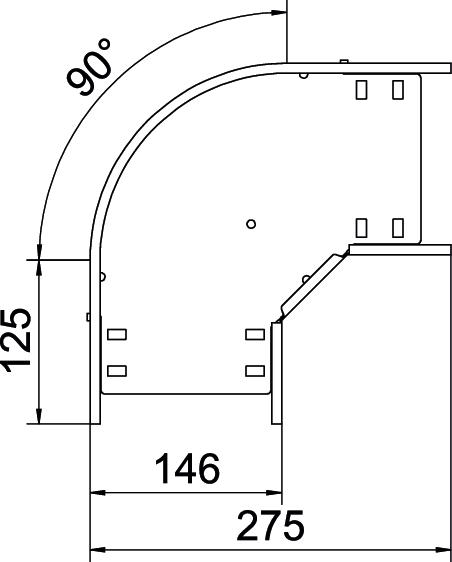

Rozměry

Rozměr B	150 mm
Šířka	150 mm

Výška	60 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	2,5024 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	2,5024 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	Množství
Declared Unit Quantity	1

Všechny typy

Všechny typy

Typ	Šířka	Materiál	Povrch	Barva	Obj. č.	Množství	Nejm. prod. jedn.
RB 90 610 FT	100 mm	Ocel	žárově zinkováno ponorem	pozinkováno	6036590	Kus	1 Kus
RB 90 615 FT	150 mm	Ocel	žárově zinkováno ponorem	pozinkováno	6036592	Kus	1 Kus
RB 90 620 FT	200 mm	Ocel	žárově zinkováno ponorem	pozinkováno	6036594	Kus	1 Kus
RB 90 630 FT	300 mm	Ocel	žárově zinkováno ponorem	pozinkováno	6036596	Kus	1 Kus
RB 90 640 FT	400 mm	Ocel	žárově zinkováno ponorem	pozinkováno	6036598	Kus	1 Kus
RB 90 650 FT	500 mm	Ocel	žárově zinkováno ponorem	pozinkováno	6036600	Kus	1 Kus

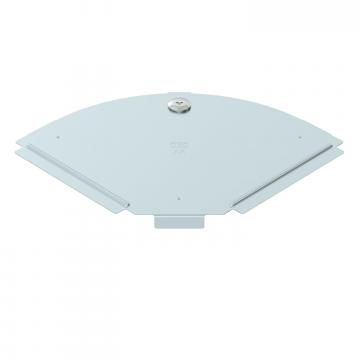

Příslušenství
