Protahovací a odbočná krabice UZD250-4 R 80 | 160 | | | Univerzální | Čtvercová | 250 |

Protahovací a odbočná krabice UZD250-4 R

Obj. č. 7410026 | EAN 4012197375416

Obj. č. / Typ

Výška mazaniny, min.	80 mm

Výška mazaniny, max.	160 mm

Výška kanálu, min.

Výška kanálu, max.

Provedení víka	Univerzální

Montážní otvor pro vestavnou jednotku	Čtvercová

Jmenovitá velikost

Popis výrobku

Popis výrobku

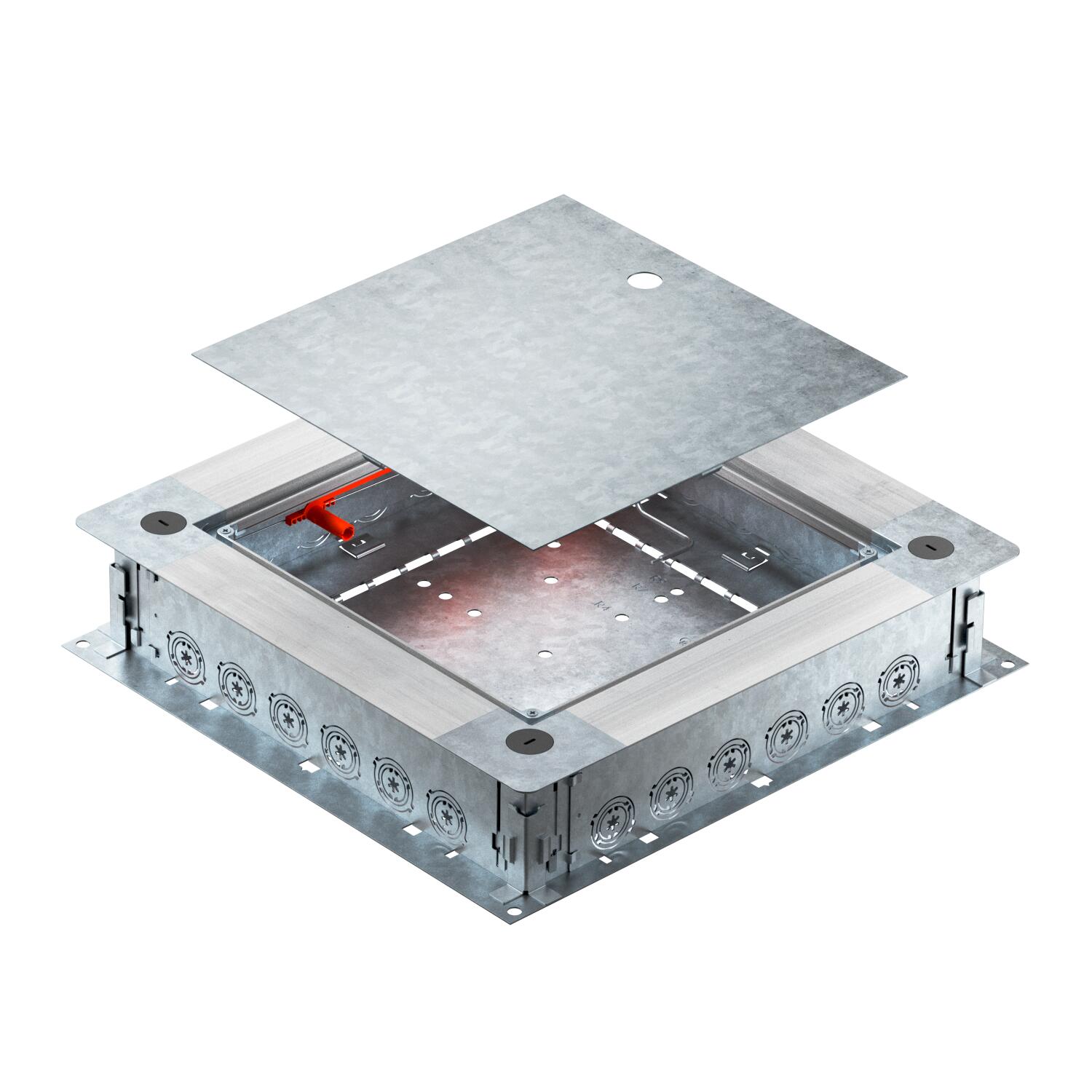

Protahovací a odbočná krabice UZD250-4 R s bočnicemi z ocelového plechu. K montáži vestavných jednotek do montážního víka (objednává se zvlášť). Plynule nivelovatelná na výšku mazaniny 80–160 mm (rychlonivelace). Mazaninu lze zhotovit tak, aby lícovala s hranou pro urovnání mazaniny. Možnost akustického oddělení po zhotovení mazaniny, se systémovým příslušenstvím lze použít i pro vysoké zatížení. Zvedení kabelů a vedení pomocí otvorů pro trubky. Vstupy pro trubky na každé straně, vždy pro 6 instalačních trubek s průměrem M20, M25 a M32.

Technické údaje

Technické údaje

Jmenovitá velikost	250 mm
Materiál	Ocel
Minimální výška mazaniny	80
Montážní otvor pro krabici na podlahu	Ne
Montážní otvor pro vestavnou jednotku	Čtvercová
Možnost instalace těsnění	Ano
Nivelační rozsah, max.	160 mm
Nivelační rozsah, min.	80 mm
Oddělitelné	Ano
Plech dna	Ano
Počet osaditelných přístrojů	1
Povrch	pásově zinkováno
pro trubkové připojení	Ano

Provedení víka	Univerzální

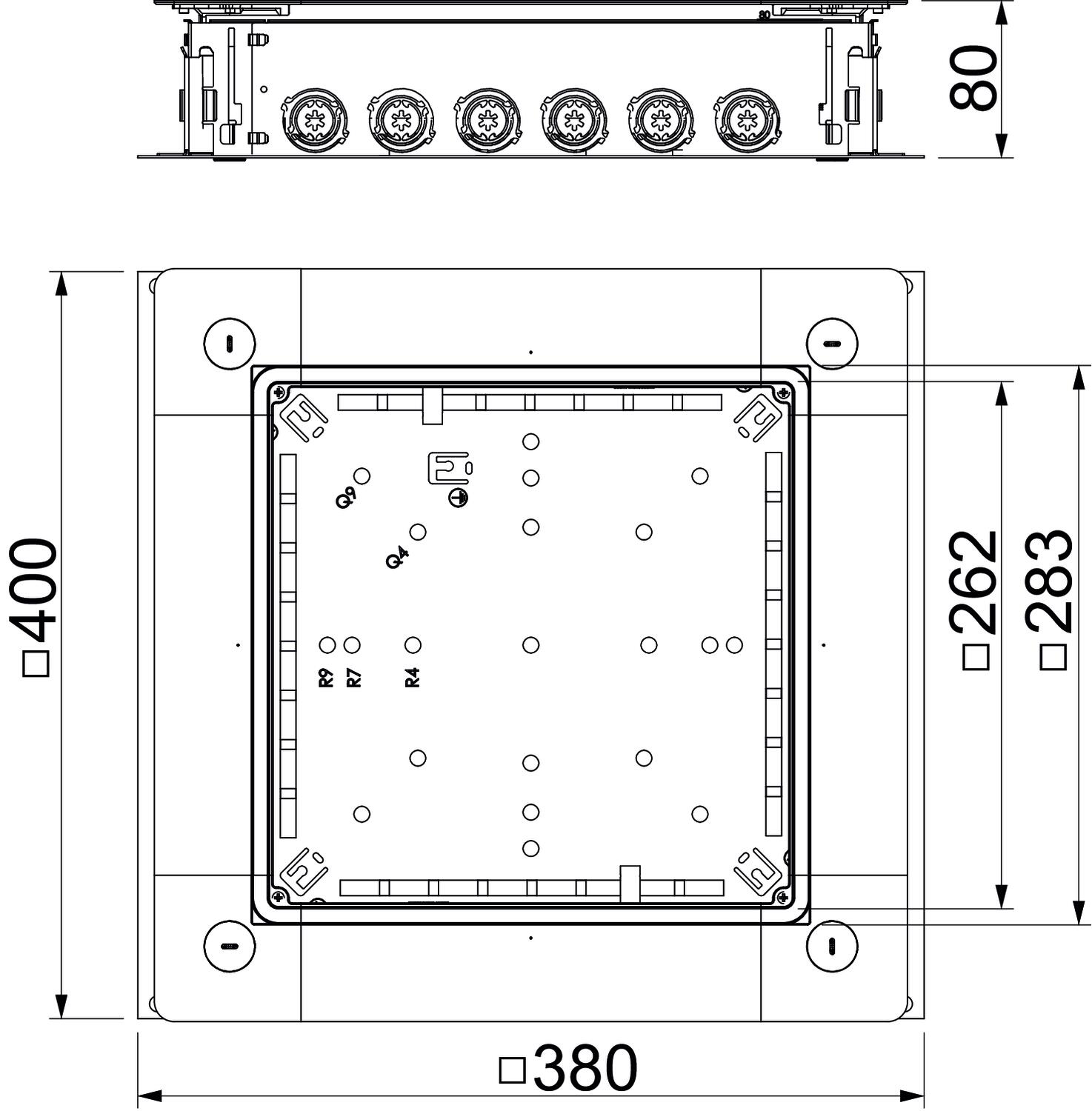

Rozměr	400x380x80
Rozměr a	262 mm
Rozměr A	380 mm
Rozměr B	400 mm
Rozměr b	283 mm
Stupeň krytí (IP) při používání	IP20
Vhodné pro podlahový kanál	Ne
Vhodné pro podlahový kanál zalitý mazaninou	Ne
Vhodné pro uzavřený podlahový kanál uložený v mazanině	Ne
Výška mazaniny, max.	160 mm
Výška mazaniny, min.	80 mm

Všechny typy

Všechny typy

Typ	Výška mazaniny, min.	Výška mazaniny, max.	Výška kanálu, min.	Výška kanálu, max.	Provedení víka	Montážní otvor pro vestavnou jednotku	Jmenovitá velikost	Obj. č.	Množství	Nejm. prod. jedn.
UZD250-4	80 mm	160 mm	28 mm	58 mm	Univerzální	Čtvercová	250 mm	7410022	Kus	1 Kus
UZD350-4	80 mm	160 mm	28 mm	58 mm	Univerzální	Čtvercová	350 mm	7410023	Kus	1 Kus
UZD250-4 R	80 mm	160 mm	-	-	Univerzální	Čtvercová	250 mm	7410026	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Plné víko pro UZD250-3/4	DU 250-2	7400573	Kus	1 Kus
Plné víko chráněné proti vlhkosti pro UZD250-3/4	DUF 250-2	7400589	Kus	1 Kus
Montážní víko 250 jmenovité velikosti 2	DUG 250-3 2	7400455	Kus	1 Kus
Montážní víko 250 jmenovité velikosti 4	DUG 250-3 4	7400459	Kus	1 Kus
Montážní víko 250 jmenovité velikosti 6	DUG 250-3 6	7400463	Kus	1 Kus
Montážní víko 250 pro vestavné jednotky jmenovité velikosti 9	DUG 250-3 9	7400467	Kus	1 Kus
Montážní víko 250 pro vestavné jednotky jmenovité velikosti R4	DUG 250-3 R4	7400471	Kus	1 Kus
Úhlová zástrčka pro připojení ochranného vodiče	8AWR	6288704	Kus	10 Kus
