Protahovací a odbočná krabice UZD350-4 80 | 160 | 28 | 58 | Univerzální | Čtvercová | 350 |

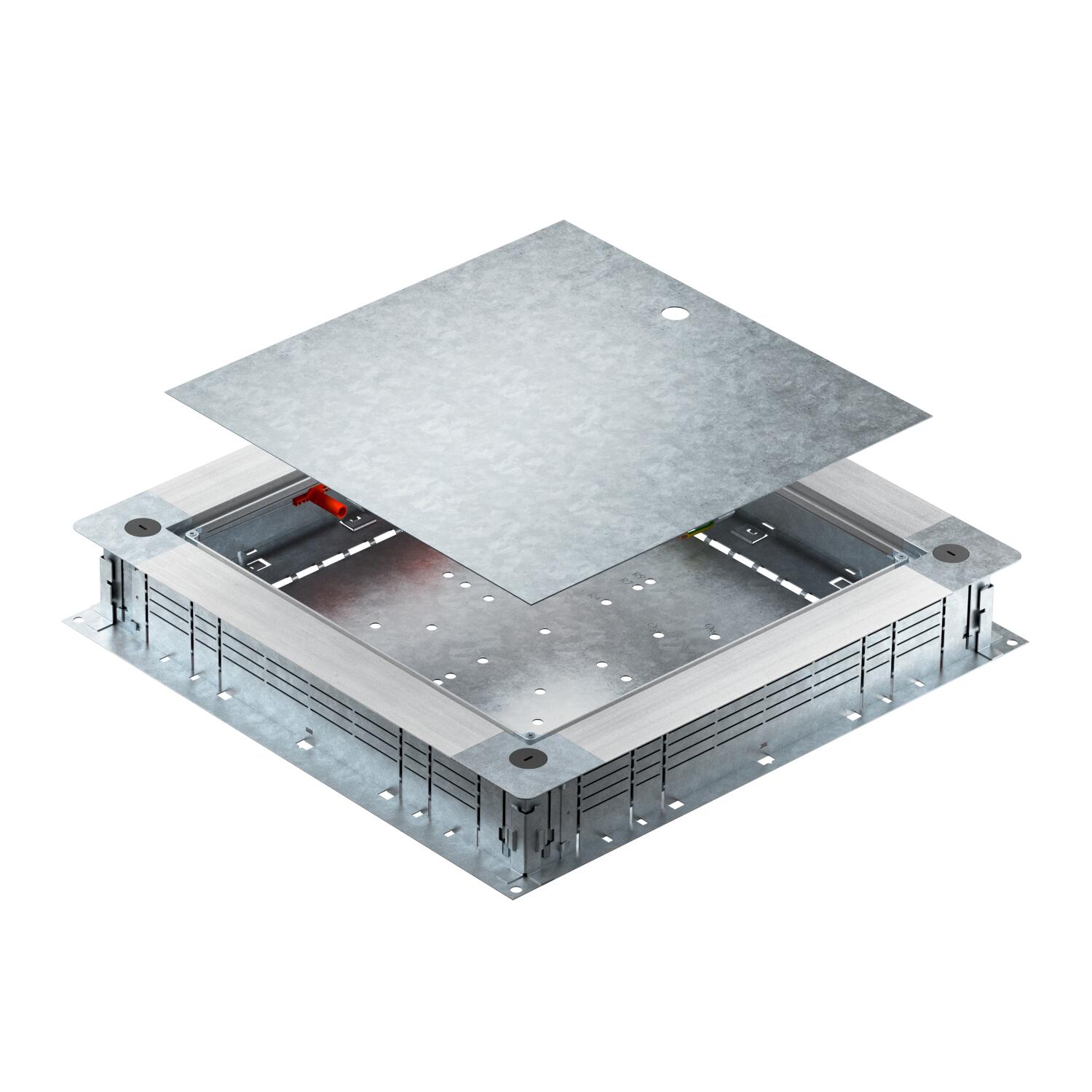

Protahovací a odbočná krabice UZD350-4

Obj. č. 7410023 | EAN 4012197375355

Obj. č. / Typ

Výška mazaniny, min.	80 mm

Výška mazaniny, max.	160 mm

Výška kanálu, min.

Výška kanálu, max.

Provedení víka	Univerzální

Montážní otvor pro vestavnou jednotku	Čtvercová

Jmenovitá velikost

Popis výrobku

Popis výrobku

Protahovací a odbočná krabice pro podlahové instalační kanály zalité mazaninou s bočnicemi z ocelového plechu. K montáži vestavných jednotek do montážního víka (objednává se zvlášť). Plynule nivelovatelná na výšku mazaniny 80–160 mm (rychlonivelace). Mazaninu lze zhotovit tak, aby lícovala s hranou pro urovnání mazaniny. Možnost akustického oddělení po zhotovení mazaniny, se systémovým příslušenstvím lze použít i pro vysoké zatížení. Zavedení kabelů a vedení pomocí 2dílného kanálu EÜK.

Technické údaje

Technické údaje

CO2 stopa (GWP) od kolébky po bránu	29,5817 kg CO2e / 1 Kus
Jmenovitá velikost	350 mm
Materiál	Ocel
Minimální výška mazaniny	80
Montážní otvor pro krabici na podlahu	Ne
Montážní otvor pro vestavnou jednotku	Čtvercová
Možnost instalace těsnění	Ano
Nivelační rozsah, max.	160 mm
Nivelační rozsah, min.	80 mm
Oddělitelné	Ano
Plech dna	Ano
Počet osaditelných přístrojů	1
Povrch	pásově zinkováno
pro trubkové připojení	Ne
Provedení víka	Univerzální

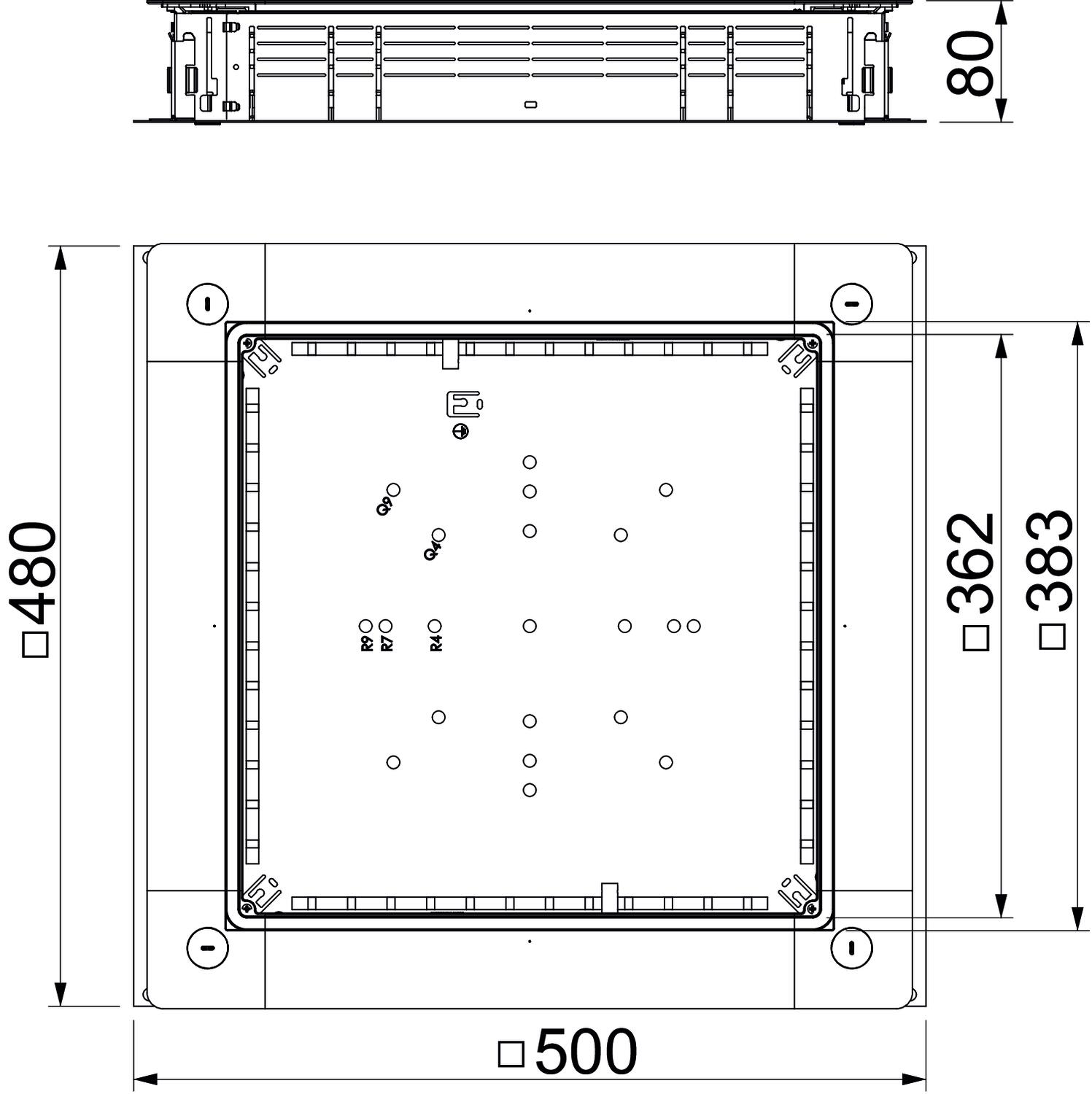

Rozměr	500x480x80
Rozměr A	480 mm
Rozměr a	362 mm
Rozměr B	500 mm
Rozměr b	383 mm
Šířka kanálu, max.	350 mm
Šířka kanálu, min.	190 mm
Stupeň krytí (IP) při používání	IP20
Vhodné pro podlahový kanál	Ano
Vhodné pro podlahový kanál zalitý mazaninou	Ano
Vhodné pro uzavřený podlahový kanál uložený v mazanině	Ne
Výška kanálu, max.	58 mm
Výška kanálu, min.	28 mm
Výška mazaniny, max.	160 mm
Výška mazaniny, min.	80 mm

Všechny typy

Všechny typy

Typ	Výška mazaniny, min.	Výška mazaniny, max.	Výška kanálu, min.	Výška kanálu, max.	Provedení víka	Montážní otvor pro vestavnou jednotku	Jmenovitá velikost	Obj. č.	Množství	Nejm. prod. jedn.
UZD250-4	80 mm	160 mm	28 mm	58 mm	Univerzální	Čtvercová	250 mm	7410022	Kus	1 Kus
UZD350-4	80 mm	160 mm	28 mm	58 mm	Univerzální	Čtvercová	350 mm	7410023	Kus	1 Kus
UZD250-4 R	80 mm	160 mm	-	-	Univerzální	Čtvercová	250 mm	7410026	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

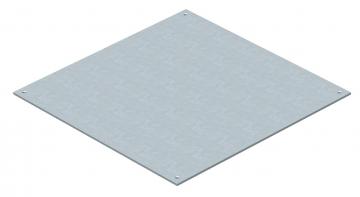

Plné víko pro UZD350	DU 350-2	7400577	Kus	1 Kus

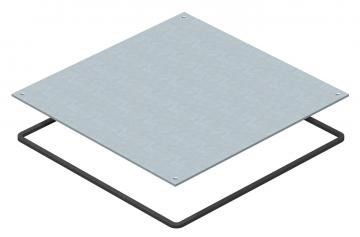

Plné víko chráněné proti vlhkosti pro UZD350	DUF 350-2	7400597	Kus	1 Kus

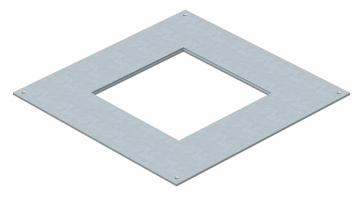

Montážní víko 350 jmenovité velikosti 4	DUG 350-3 4	7400505	Kus	1 Kus

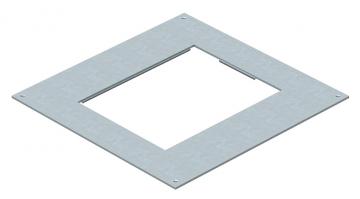

Montážní víko 350 jmenovité velikosti 6	DUG 350-3 6	7400509	Kus	1 Kus

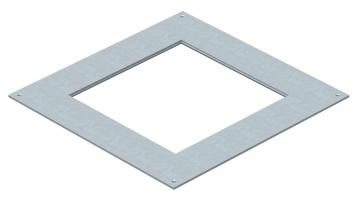

Montážní víko 350 jmenovité velikosti 9	DUG 350-3 9	7400513	Kus	1 Kus

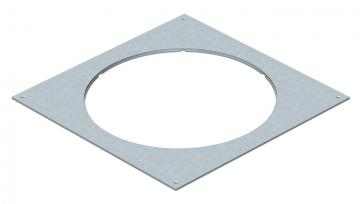

Montážní víko 350 jmenovité velikosti R7	DUG 350-3 R7	7400533	Kus	1 Kus

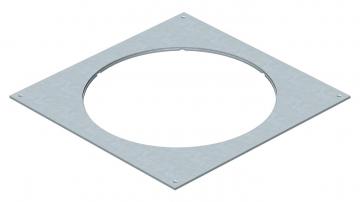

Montážní víko 350 jmenovité velikosti R9	DUG 350-3 R9	7400549	Kus	1 Kus
Úhlová zástrčka pro připojení ochranného vodiče	8AWR	6288704	Kus	10 Kus
