Poznámka: Výroba tohoto výrobku bude ukončena. Náhradu naleznete zde: 7410023 / Protahovací a odbočná krabice UZD350-4

UGD350-3 GES 9 pro hranaté vestavné jednotky, pro výšku mazaniny 70–125 mm 70 | 125 | 28 | 48 | | Čtvercová | 350 | 9

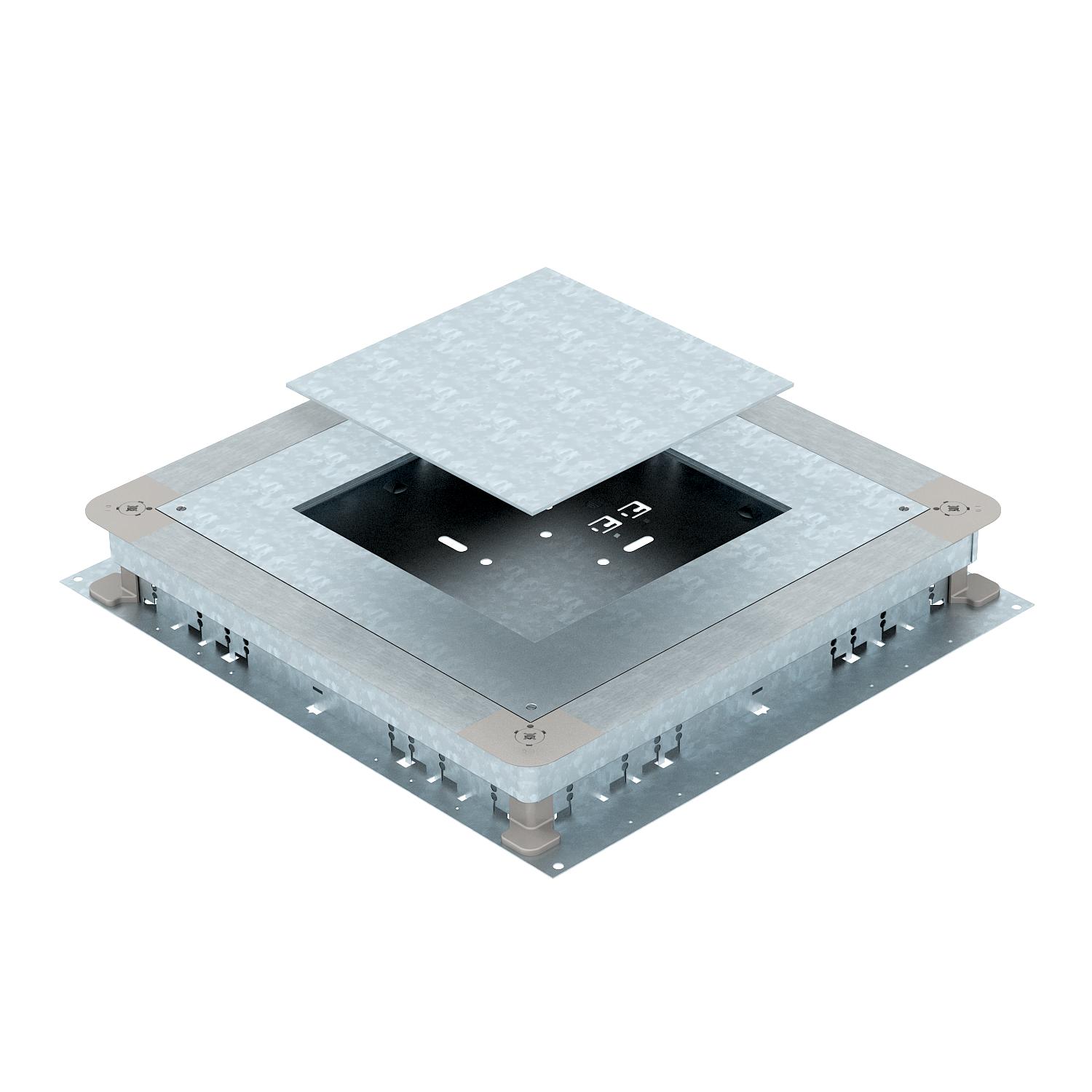

UGD350-3 GES 9 pro hranaté vestavné jednotky, pro výšku mazaniny 70–125 mm

Obj. č. 7410112 | EAN 4012195431787

Obj. č. / Typ	7410112 / UGD 350-3 9

Výška mazaniny, min.	70 mm

Výška mazaniny, max.	125 mm

Výška kanálu, min.	28 mm

Výška kanálu, max.	48 mm

Montážní otvor pro vestavnou jednotku	Čtvercová

Jmenovitá velikost	350 mm

Jmenovitá velikost pro přístrojové jednotky	9

Popis výrobku

Popis výrobku

Podlahová přístrojová krabice pro podlahové instalační kanály zalité mazaninou s bočnicemi z ocelového plechu. K montáži vestavných jednotek vybrané jmenovité velikosti. Plynule nivelovatelná na výšku mazaniny (možnost rychlonivelace). Mazaninu lze zhotovit tak, aby lícovala s hranou pro urovnání mazaniny. Možností akustického oddělení po zhotovení mazaniny a se systémovým příslušenstvím vhodný i pro vysoké zatížení.

Boční stěny jsou připraveny na kanály o šířce 190, 250 a 350 mm.

Technické údaje

Technické údaje

Jmenovitá velikost	350 mm
Jmenovitá velikost pro přístrojové jednotky	9
Materiál	Ocel
Minimální výška mazaniny	70
Montážní otvor pro krabici na podlahu	Ne
Montážní otvor pro vestavnou jednotku	Čtvercová
Možnost instalace těsnění	Ano
Možnost zapuštění v rovině podlahy	Ne
Nivelační rozsah, max.	125 mm
Nivelační rozsah, min.	70 mm
Oddělitelné	Ano
Plech dna	Ano

Povrch	pásově zinkováno
pro trubkové připojení	Ne
Rozměr	510x467x70
Šířka kanálu, max.	350 mm
Šířka kanálu, min.	190 mm
Vhodné pro podlahový kanál zalitý mazaninou	Ano
Vhodné pro uzavřený podlahový kanál uložený v mazanině	Ne
Výška kanálu, max.	48 mm
Výška kanálu, min.	28 mm
Výška mazaniny, max.	125 mm
Výška mazaniny, min.	70 mm

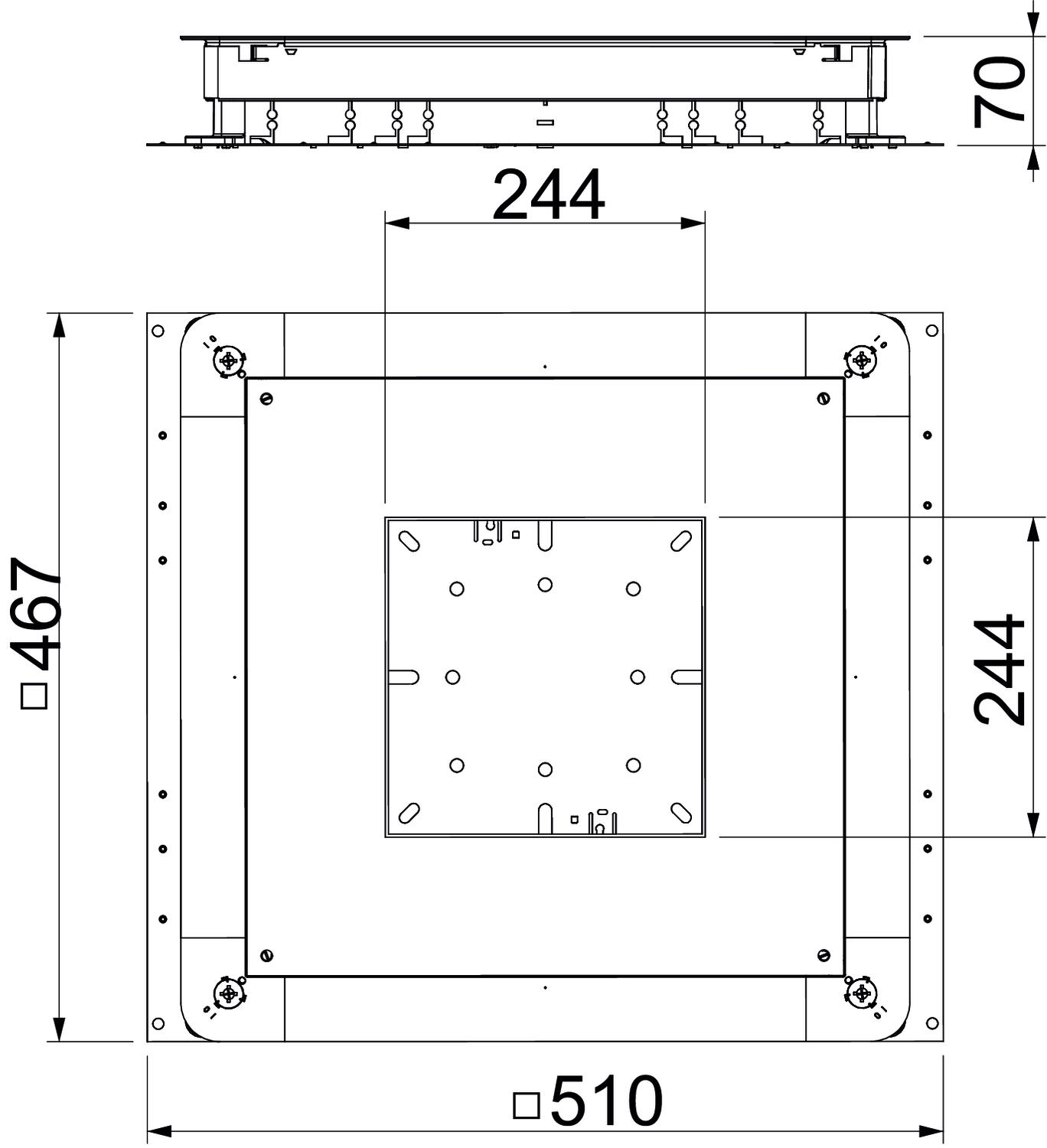

Rozměry

Rozměr a	244 mm
Rozměr A	467 mm

Rozměr B	510 mm
Rozměr b	244 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	20,8759 kg CO₂e / 1 Kus
CO₂ Footprint (GWP)	20,8759 kg CO₂e
Datum stanovení hodnoty CO2	2025-04-02T00:00:00.000+0200
