Vestavný odbočný díl 110 FS
Obj. č. 6042159 | EAN 4012197337674
- Popis výrobku
-

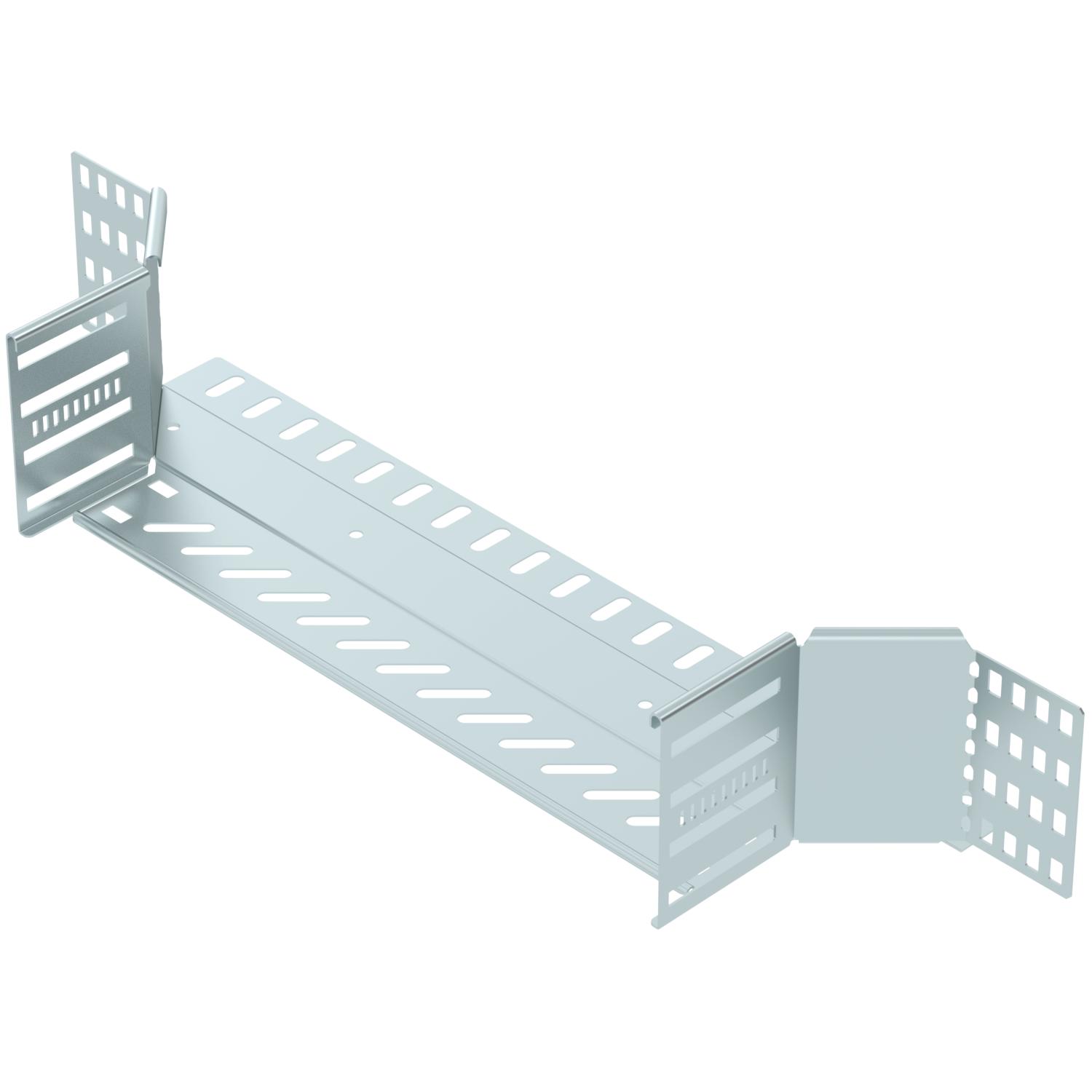

Popis výrobkuPřídavný odbočný díl pro vytvoření vodorovné odbočky nebo křížení, výlisek pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

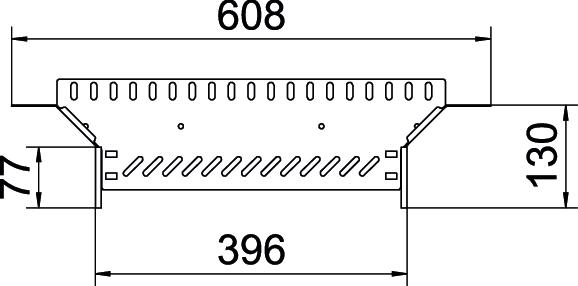

Barva pozinkováno CO2 stopa (GWP) od kolébky po bránu 3,1919 kg CO2e / 1 Kus Doporučený počet šroubů 22 St. Druh spojky kabelového nosného systému Šroubovaný / upevněný svorkami Materiál Ocel Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 110x400 Rozměr B 400 mm Rozmístění otvorů NATO Ne Šířka 400 mm Šířka výstupu 400 mm Teplotní rozsah použití, max. 120 °C Teplotní rozsah použití, min. -20 °C tloušťka bočnice 1,25 mm Tloušťka materiálu dna 1 mm Tloušťka plechu 1 mm Výška 110 mm Zachování funkčnosti Ne - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko odbočného dílu FS
RAAD 400 FS 6042409 1 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus - Ke stažení
-
Datový list RAA 140 FS / 6042159 , 0.19MB , pdfEU prohlášení o shodě RAA 140 FS / 6042159 , 0.12MB , pdfUK - Prohlášení shody RAA 140 FS / 6042159 , 0.09MB , pdfREACH Prohlášení o shodě RAA 140 FS / 6042159 , 0.12MB , pdfRoHS Prohlášení o shodě RAA 140 FS / 6042159 , 0.13MB , pdfNávod k montáži Násuvné systémy kabelových žlabů Magic , 12.23MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
