Vestavný odbočný díl 110 FS
Obj. č. 6042163 | EAN 4012197337735
- Popis výrobku
-

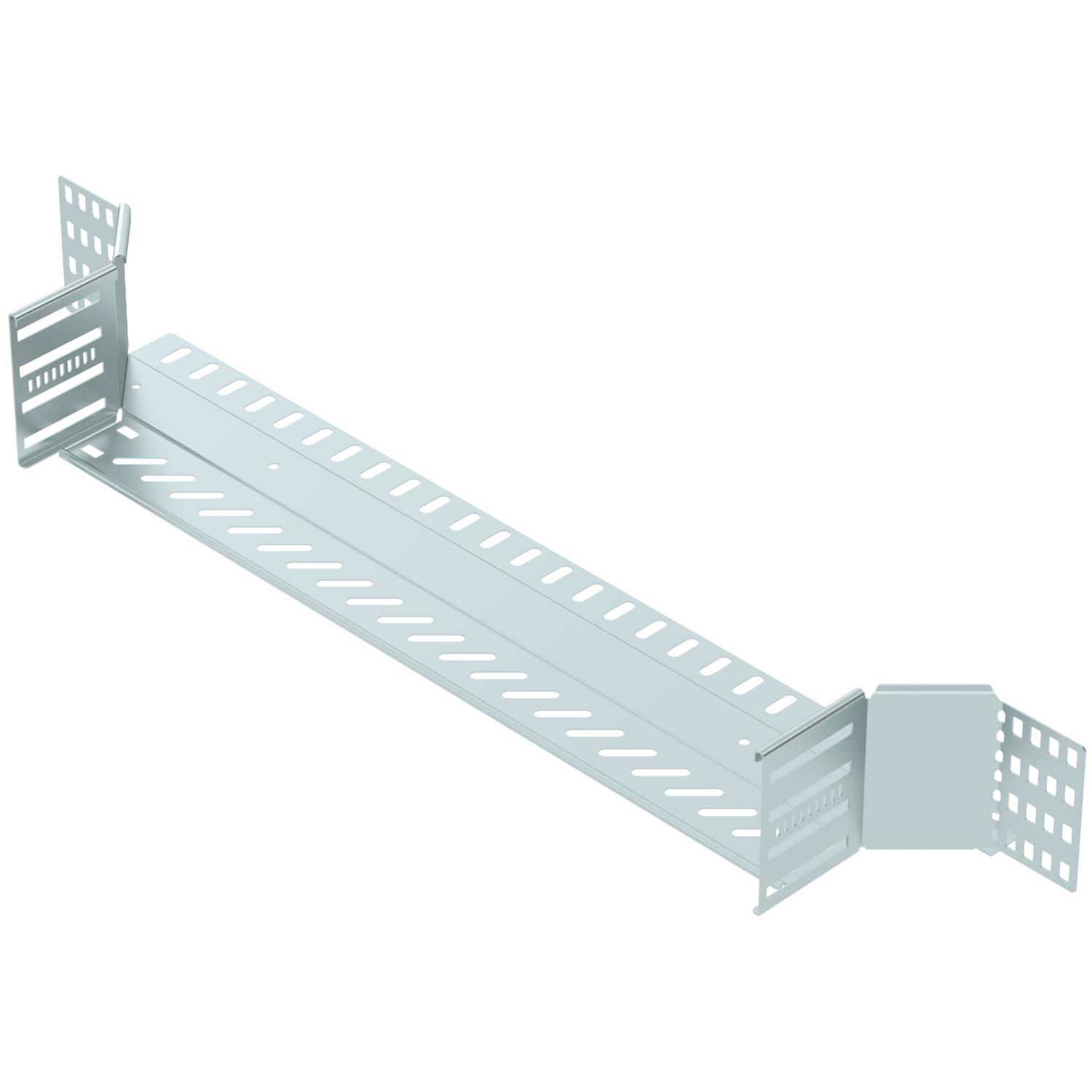

Popis výrobkuPřídavný odbočný díl pro vytvoření vodorovné odbočky nebo křížení, výlisek pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

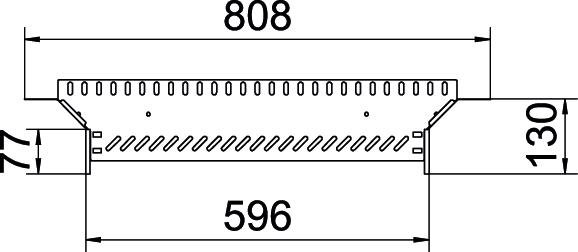

Barva pozinkováno CO2 stopa (GWP) od kolébky po bránu 3,7327 kg CO2e / 1 Kus Doporučený počet šroubů 24 St. Druh spojky kabelového nosného systému Šroubovaný / upevněný svorkami Materiál Ocel Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 110x600 Rozměr B 600 mm Rozmístění otvorů NATO Ne Šířka 600 mm Šířka výstupu 600 mm Teplotní rozsah použití, max. 120 °C Teplotní rozsah použití, min. -20 °C tloušťka bočnice 1,25 mm Tloušťka materiálu dna 1 mm Tloušťka plechu 1 mm Výška 110 mm Zachování funkčnosti Ne - Všechny typy
- Ke stažení
-
Datový list RAA 160 FS / 6042163 , 0.18MB , pdfEU prohlášení o shodě RAA 160 FS / 6042163 , 0.12MB , pdfUK - Prohlášení shody RAA 160 FS / 6042163 , 0.09MB , pdfREACH Prohlášení o shodě RAA 160 FS / 6042163 , 0.12MB , pdfRoHS Prohlášení o shodě RAA 160 FS / 6042163 , 0.13MB , pdfNávod k montáži Násuvné systémy kabelových žlabů Magic , 12.23MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
