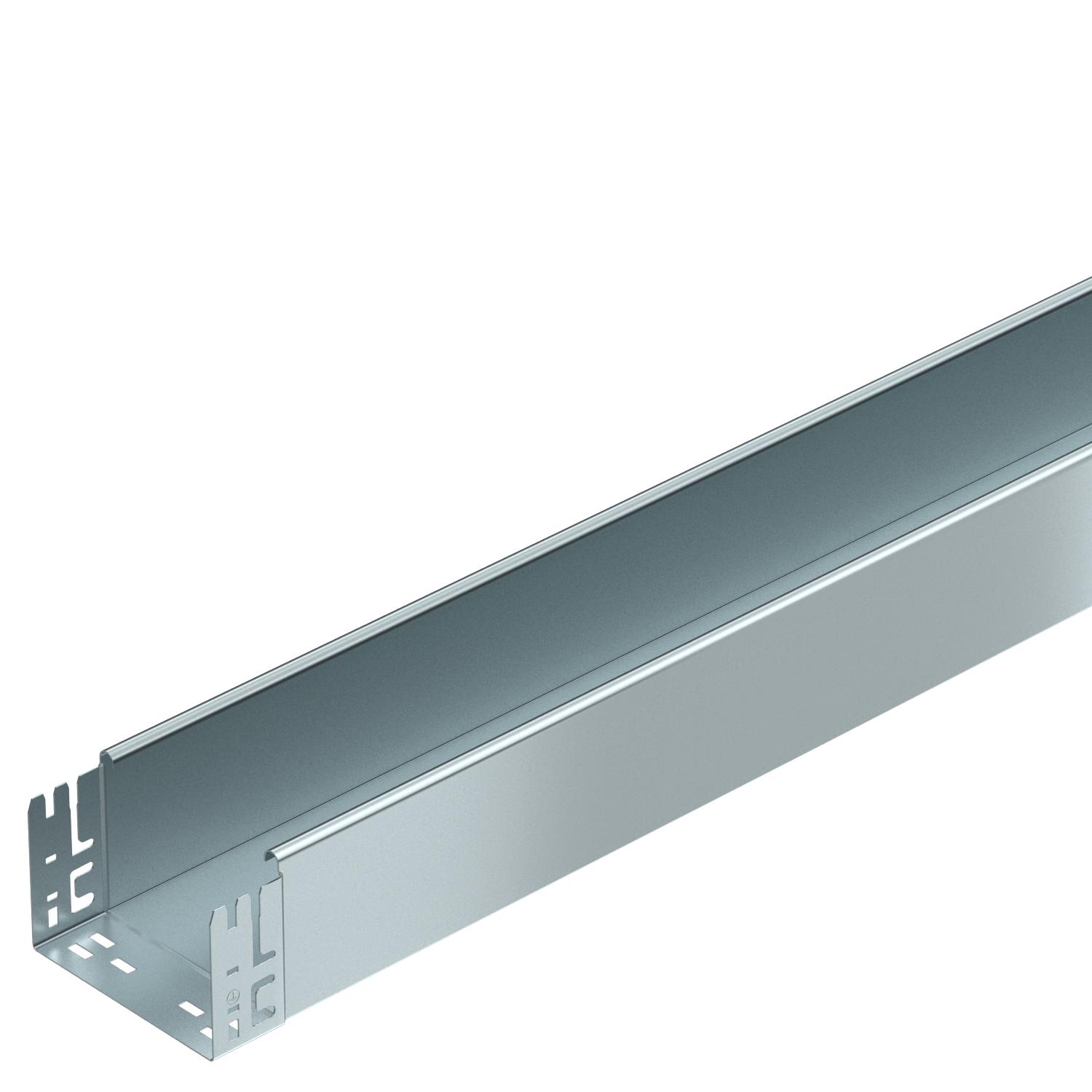

Kabelový žlab MKS-Magic® 110 neděrovaný FS

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	110 mm

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ne
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Materiál	Ocel
Montážní děrování ve dně	Ne
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka

Rozměr	110x150x3050
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	1 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	161 cm²
Užitečný průřez	16100 mm²
Zachování funkčnosti	Ne

Délka	3050 mm
Rozměr B	150 mm

Šířka	150 mm
Výška	110 mm

Vzdálenost podpěr 1,5 m	1,85 kN/m
Vzdálenost podpěr 2,0 m	1,3 kN/m

Vzdálenost podpěr 2,5 m	0,75 kN/m
Vzdálenost podpěr 3,0 m	0,6 kN/m

CO2 stopa (GWP) od kolébky po bránu	7,1231 kg CO2e / 1 metr
CO₂ Footprint (GWP)	7,1231 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-21T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKSMU 110 FS	3050 mm	100 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059382	m	3 m
MKSMU 115 FS	3050 mm	150 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059384	m	3 m
MKSMU 120 FS	3050 mm	200 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059386	m	3 m
MKSMU 130 FS	3050 mm	300 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059388	m	3 m
MKSMU 140 FS	3050 mm	400 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059390	m	3 m
MKSMU 150 FS	3050 mm	500 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059392	m	3 m
MKSMU 160 FS	3050 mm	600 mm	110 mm	1 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059394	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

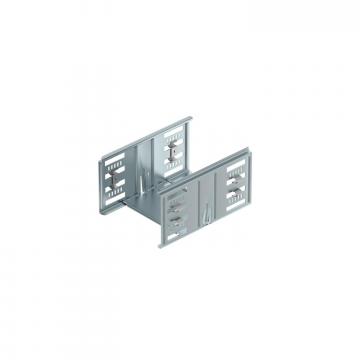

Sada podélných spojek Magic FS	KTSMV 115 FS	6069092	Kus	1 Kus
Oblouk 90°, bočnice 110 FS	RB 90 115 FS	6036802	Kus	1 Kus

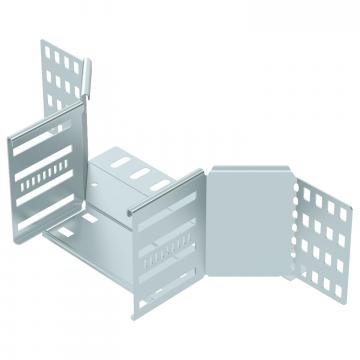

Vestavný odbočný díl 110 FS	RAA 115 FS	6042153	Kus	1 Kus
Díl T 110 FS	RT 115 FS	6038302	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 150 FS	6052150	m	3 m
Přepážka 110 FS	TSG 110 FS	6062122	m	3 m

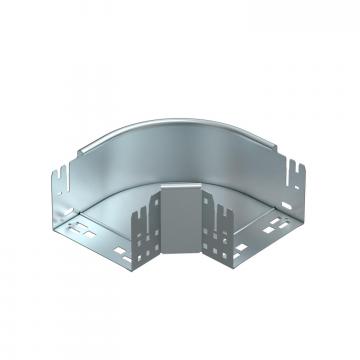

90° oblouk Magic 110 FS	RBM 90 115 FS	6041841	Kus	1 Kus
