Kabelový žlab RKS-Magic® 60 FS, černý 3050 | 100 | 60 | 0,75 | Ano | sytě černá; RAL 9005 | Ocel | PES135 – polyester

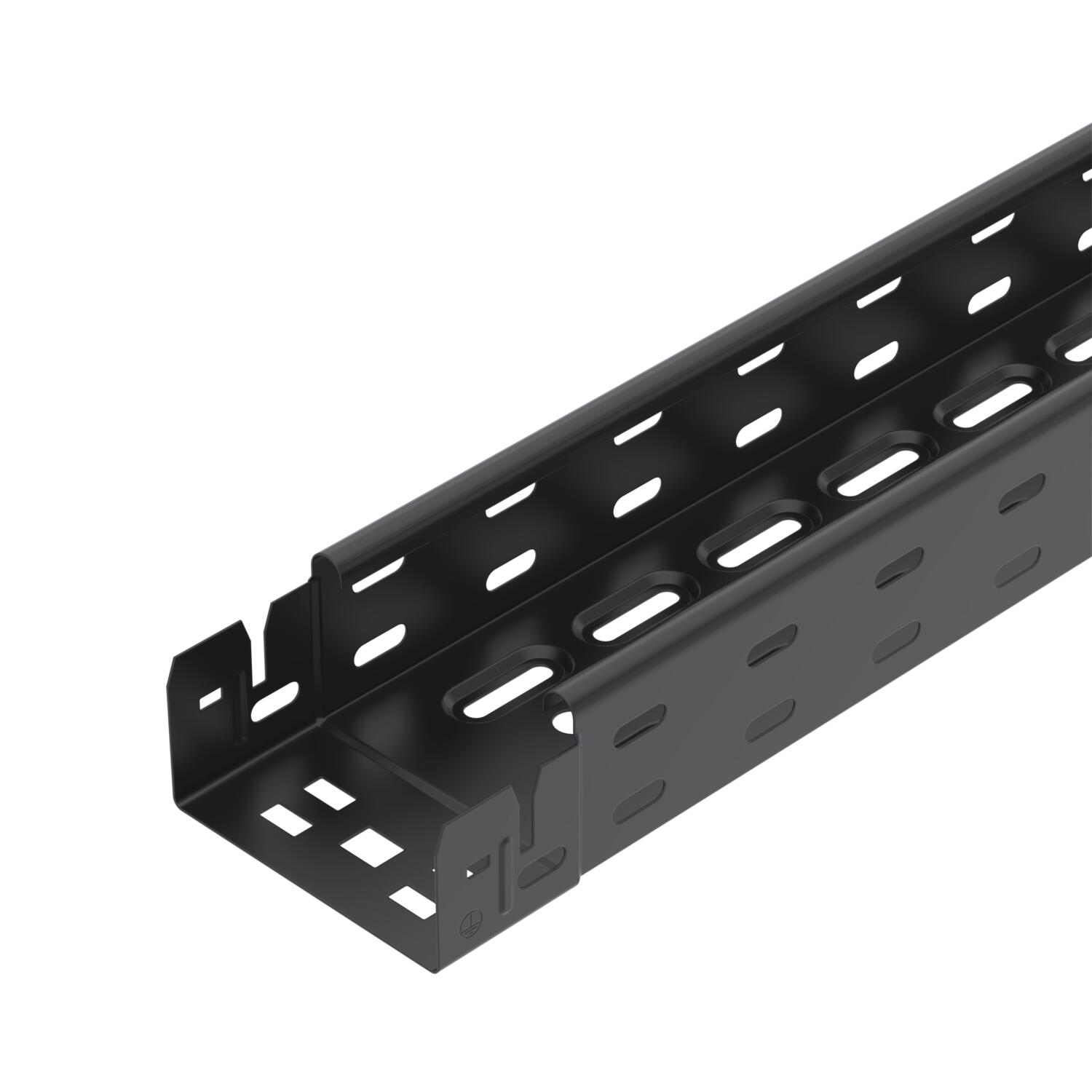

Kabelový žlab RKS-Magic® 60 FS, černý

Obj. č. 6048239 | EAN 4012197267001

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	60 mm

Tloušťka plechu

Zachování funkčnosti	Ano

Barva	sytě černá; RAL 9005

Materiál	Ocel

Povrch	PES135 – polyester

Popis výrobku

Popis výrobku

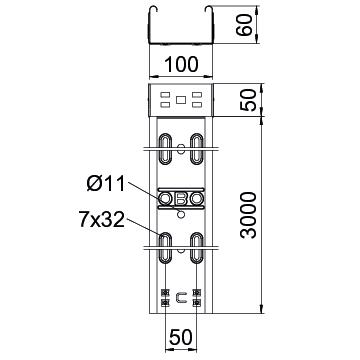

Kabelový žlab s integrovaným rychloupevňovacím systémem. Povrch pásově pozinkovaný, práškově lakovaný v tmavě černé barvě (RAL 9005). Boční děrování 7 × 20 mm po celé délce pro instalaci doplňkových spojovacích a montážních dílů. S děrováním 11 mm ve dně pro přímé zavěšení na závitovou tyč. Užitečná délka 3 000 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Technické údaje

Barva	sytě černá; RAL 9005
CO2 stopa (GWP) od kolébky po bránu	3,1844 kg CO2e / 1 metr
Délka	3050 mm
Děrování bočnice	Ano
Dimension W	100 mm
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	PES135 – polyester
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka
Rozměr	60 x 100
Rozměr	60x100x3050
Rozměr B	100 mm

Rozměr x	50 mm
Rozmístění otvorů NATO	Ne
Šířka	100 mm
S vrchním dílem	Ne
Tloušťka plechu	0,75 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	58 cm²
Užitečný průřez	5800 mm²
Výška	60 mm
Vzdálenost podpěr 1,0 m	1,2 kN/m
Vzdálenost podpěr 1,5 m	0,9 kN/m
Vzdálenost podpěr 2,0 m	0,6 kN/m
Vzdálenost podpěr 2,5 m	0,4 kN/m
Zachování funkčnosti	Ano

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
RKSM 610 FSK SW	3050 mm	100 mm	60 mm	0,75 mm	Ano	sytě černá; RAL 9005	Ocel	PES135 – polyester	6048239	m	6 m
RKSM 620 FSK SW	3050 mm	200 mm	60 mm	0,75 mm	Ano	sytě černá; RAL 9005	Ocel	PES135 – polyester	6048253	m	6 m
RKSM 630 FSK SW	3050 mm	300 mm	60 mm	0,75 mm	Ano	sytě černá; RAL 9005	Ocel	PES135 – polyester	6048265	m	6 m
RKSM 640 FSK SW	3050 mm	400 mm	60 mm	0,9 mm	Ano	sytě černá; RAL 9005	Ocel	PES135 – polyester	6048269	m	6 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

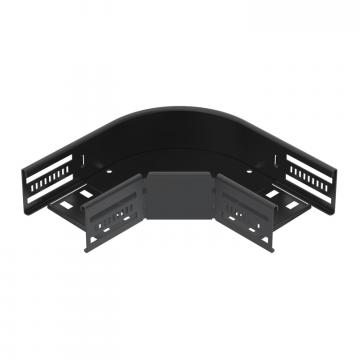

90° oblouk 60, černý	RB 90 610 FSK SW	6043260	Kus	1 Kus

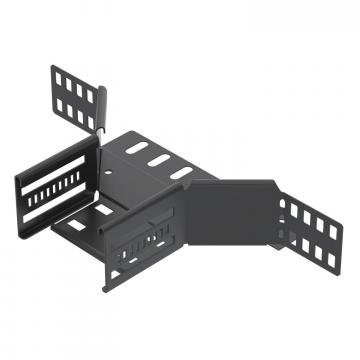

Vestavný odbočný díl 60, černý	RAA 610 FSK SW	7121860	Kus	1 Kus

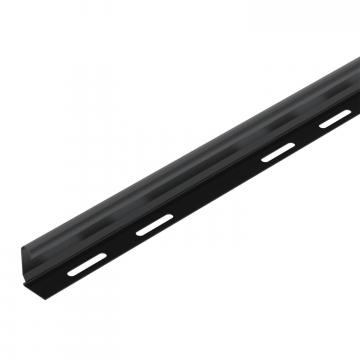

Přepážka 45 FSK, černá	TSG 45 FSK SW	6479451	m	3 m

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

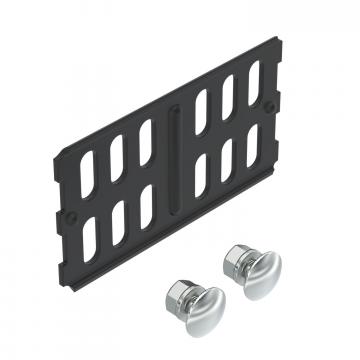

Podélná spojka 60 FSK černá	RLVK 60 FSK SW	6067097	Kus	10 Kus
Podélné a úhlové spojky 60 FSK, černé	RWVL 60 FSK SW	6067624	Kus	10 Kus

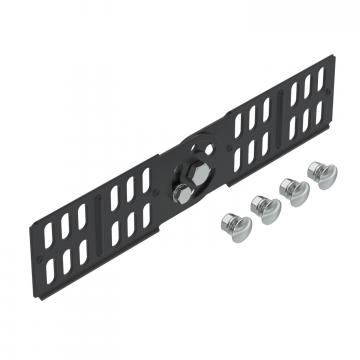

Kloubová spojka 60 FSK, černá	RGV 60 FSK SW	7082759	Kus	10 Kus

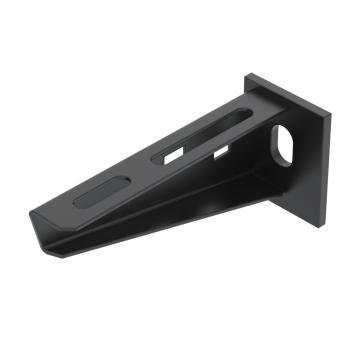

Nástěnný a závěsový výložník AW 15, černý	AW 15 11 FTK SW	6420681	Kus	1 Kus

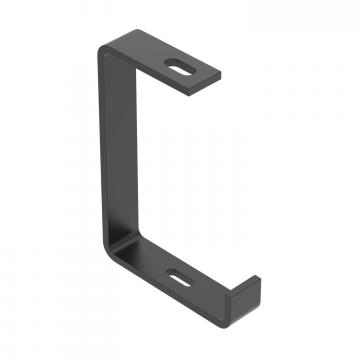

Závěsný třmen, černý	AHB 100 FTK SW	6363875	Kus	1 Kus

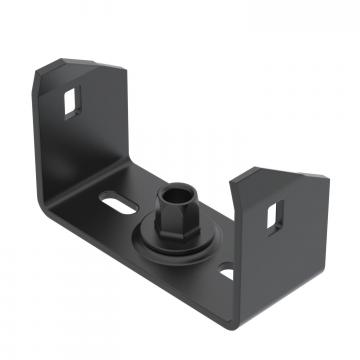

Středový závěs kabelového žlabu, výška bočnice 60, černý	MAH 60 100 FSKSW	6358740	Kus	1 Kus
Závitová tyč, 1 m, černá	TR M10 1M BR	3141540	Kus	10 Kus
Závitová tyč, 2 m, černá	TR M10 2M BR	3141542	Kus	10 Kus
