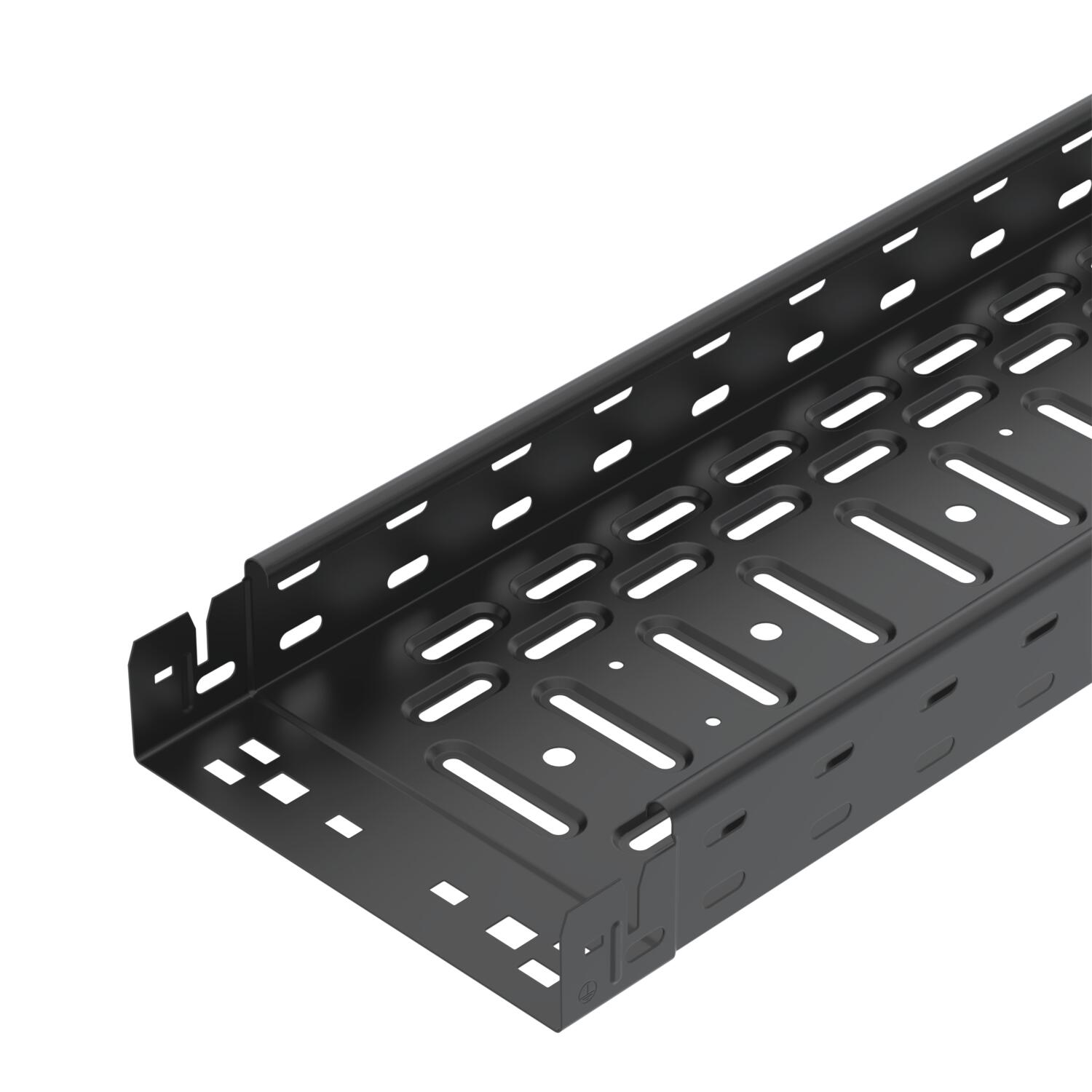

Kabelový žlab RKS-Magic® 60 FS, černý

Obj. č. 6048253 | EAN 4012195886983

3050 mm
60 mm
Ano
sytě černá; RAL 9005
Ocel
PES135 – polyester
Popis výrobku
Popis výrobku
Kabelový žlab s integrovaným rychloupevňovacím systémem. Povrch pásově pozinkovaný, práškově lakovaný v tmavě černé barvě (RAL 9005). Boční děrování 7 × 20 mm po celé délce pro instalaci doplňkových spojovacích a montážních dílů. S děrováním 11 mm ve dně pro přímé zavěšení na závitovou tyč. Užitečná délka 3 000 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Prohlášení o shodě UKCA
  • Uhlíková stopa (PCF)
Technické údaje

Technické údaje

Barva sytě černá; RAL 9005
CO2 stopa (GWP) od kolébky po bránu 4,5363 kg CO2e / 1 metr
Délka 3050 mm
Děrování bočnice Ano
Dimension W 200 mm
Druh spojky kabelového nosného systému Upevnění naklapnutím
Materiál Ocel
Montážní děrování ve dně Ano
Nerezová ocel, mořená Ne
Povrch PES135 – polyester
Provedení pro velká rozpětí Ne
Provedení spojky Integrovaná spojka

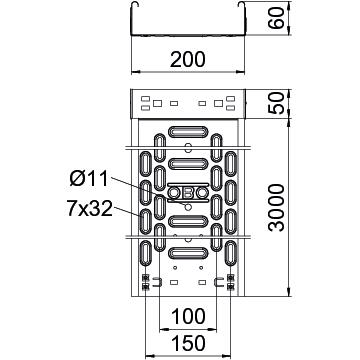

Rozměr 60x200x3050
Rozměr 60 x 200
Rozměr B 200 mm
Rozměr x 100 mm
Rozměr y 150 mm
Rozmístění otvorů NATO Ne
Šířka 200 mm
S vrchním dílem Ne
Tloušťka plechu 0,75 mm
Užitečná délka 3000 mm
Užitečný průřez 11800 mm²
Užitečný průřez 118 cm²
Výška 60 mm
Vzdálenost podpěr 1,0 m 1,2 kN/m
Vzdálenost podpěr 1,5 m 1 kN/m
Vzdálenost podpěr 2,0 m 0,55 kN/m
Vzdálenost podpěr 2,5 m 0,4 kN/m
Zachování funkčnosti Ano
Všechny typy

Všechny typy

Typ Délka Šířka Výška Tloušťka plechu Zachování funkčnosti Barva Materiál Povrch Obj. č. Množství Nejm. prod. jedn.
RKSM 610 FSK SW 3050 mm 100 mm 60 mm 0,75 mm Ano sytě černá; RAL 9005 Ocel PES135 – polyester 6048239
6 m
RKSM 620 FSK SW 3050 mm 200 mm 60 mm 0,75 mm Ano sytě černá; RAL 9005 Ocel PES135 – polyester 6048253
6 m
RKSM 630 FSK SW 3050 mm 300 mm 60 mm 0,75 mm Ano sytě černá; RAL 9005 Ocel PES135 – polyester 6048265
6 m
RKSM 640 FSK SW 3050 mm 400 mm 60 mm 0,9 mm Ano sytě černá; RAL 9005 Ocel PES135 – polyester 6048269
6 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

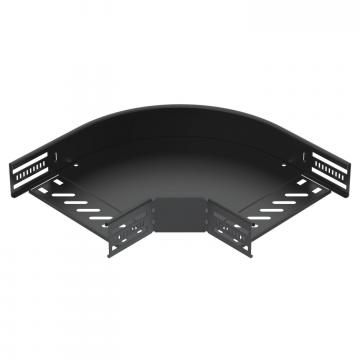

90° oblouk 60, černý 90° oblouk 60, černý RB 90 620 FSK SW 6043262
1 Kus

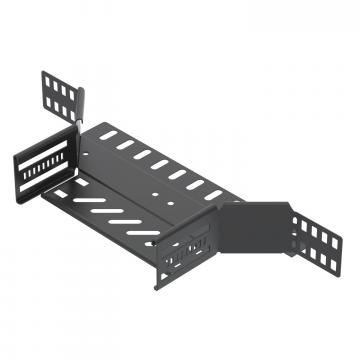

Vestavný odbočný díl 60, černý Vestavný odbočný díl 60, černý RAA 620 FSK SW 7121862
1 Kus
Přepážka 45 FSK, černá Přepážka 45 FSK, černá TSG 45 FSK SW 6479451
3 m

Montážní příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná spojka 60 FSK černá Podélná spojka 60 FSK černá RLVK 60 FSK SW 6067097
10 Kus
Podélné a úhlové spojky 60 FSK, černé Podélné a úhlové spojky 60 FSK, černé RWVL 60 FSK SW 6067624
10 Kus
Kloubová spojka 60 FSK, černá Kloubová spojka 60 FSK, černá RGV 60 FSK SW 7082759
10 Kus

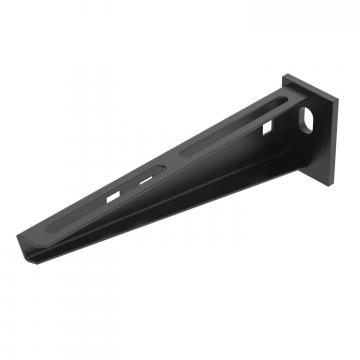

Nástěnný a závěsový výložník AW 15, černý Nástěnný a závěsový výložník AW 15, černý AW 15 21 FTK SW 6420683
1 Kus

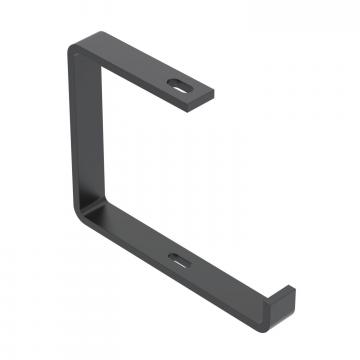

Závěsný třmen, černý Závěsný třmen, černý AHB 200 FTK SW 6363877
1 Kus

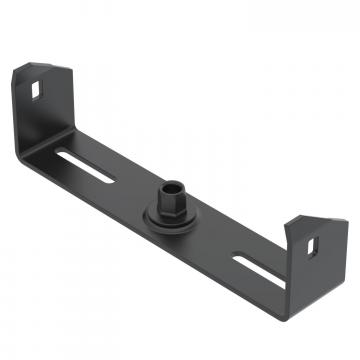

Středový závěs kabelového žlabu, výška bočnice 60, černý Středový závěs kabelového žlabu, výška bočnice 60, černý MAH 60 200 FSKSW 6358742
1 Kus
Závitová tyč, 1 m, černá Závitová tyč, 1 m, černá TR M10 1M BR 3141540
10 Kus
Závitová tyč, 2 m, černá Závitová tyč, 2 m, černá TR M10 2M BR 3141542
10 Kus
