Kabelový žlab RKS-Magic® 60 FS, černý 3050 | 400 | 60 | 0,9 | Ano | sytě černá; RAL 9005 | Ocel | PES135 – polyester

Kabelový žlab RKS-Magic® 60 FS, černý

Obj. č. 6048269 | EAN 4012196704583

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	60 mm

Tloušťka plechu

Zachování funkčnosti	Ano

Barva	sytě černá; RAL 9005

Materiál	Ocel

Povrch	PES135 – polyester

Popis výrobku

Popis výrobku

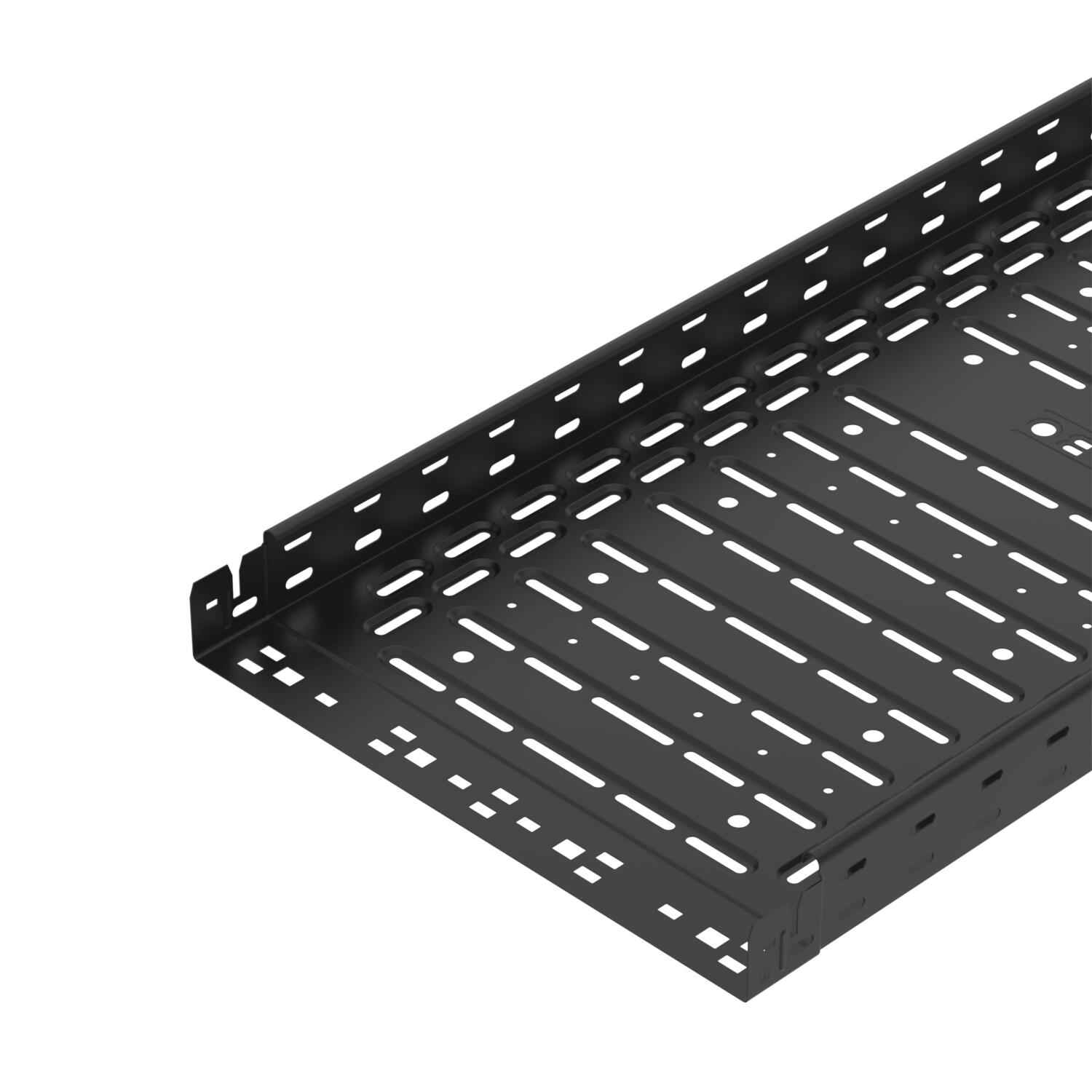

Kabelový žlab s integrovaným rychloupevňovacím systémem. Povrch pásově pozinkovaný, práškově lakovaný v tmavě černé barvě (RAL 9005). Boční děrování 7 × 20 mm po celé délce pro instalaci doplňkových spojovacích a montážních dílů. S děrováním 11 mm ve dně pro přímé zavěšení na závitovou tyč. Užitečná délka 3 000 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Technické údaje

Barva	sytě černá; RAL 9005
CO2 stopa (GWP) od kolébky po bránu	8,3196 kg CO2e / 1 metr
Délka	3050 mm
Děrování bočnice	Ano
Dimension W	400 mm
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	PES135 – polyester
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka

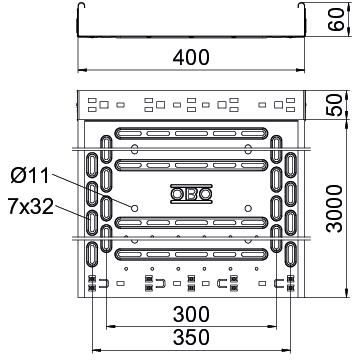

Rozměr	60x400x3050
Rozměr	60 x 400
Rozměr B	400 mm

Rozměr x	300 mm
Rozměr y	350 mm
Rozmístění otvorů NATO	Ne
Šířka	400 mm
S vrchním dílem	Ne
Tloušťka plechu	0,9 mm
Užitečná délka	3000 mm
Užitečný průřez	238 cm²
Užitečný průřez	23800 mm²
Výška	60 mm
Vzdálenost podpěr 1,0 m	2,1 kN/m
Vzdálenost podpěr 1,5 m	1,35 kN/m
Vzdálenost podpěr 2,0 m	0,8 kN/m
Vzdálenost podpěr 2,5 m	0,6 kN/m
Zachování funkčnosti	Ano

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
RKSM 610 FSK SW	3050 mm	100 mm	60 mm	0,75 mm	Ano	sytě černá; RAL 9005	Ocel	PES135 – polyester	6048239	m	6 m
RKSM 620 FSK SW	3050 mm	200 mm	60 mm	0,75 mm	Ano	sytě černá; RAL 9005	Ocel	PES135 – polyester	6048253	m	6 m
RKSM 630 FSK SW	3050 mm	300 mm	60 mm	0,75 mm	Ano	sytě černá; RAL 9005	Ocel	PES135 – polyester	6048265	m	6 m
RKSM 640 FSK SW	3050 mm	400 mm	60 mm	0,9 mm	Ano	sytě černá; RAL 9005	Ocel	PES135 – polyester	6048269	m	6 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
90° oblouk 60, černý	RB 90 640 FSK SW	6043266	Kus	1 Kus
Vestavný odbočný díl 60, černý	RAA 640 FSK SW	7121866	Kus	1 Kus
Přepážka 45 FSK, černá	TSG 45 FSK SW	6479451	m	3 m

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná spojka 60 FSK černá	RLVK 60 FSK SW	6067097	Kus	10 Kus
Podélné a úhlové spojky 60 FSK, černé	RWVL 60 FSK SW	6067624	Kus	10 Kus
Kloubová spojka 60 FSK, černá	RGV 60 FSK SW	7082759	Kus	10 Kus
Nástěnný a závěsový výložník AW 15, černý	AW 15 41 FTK SW	6421210	Kus	1 Kus
Závěsný třmen, černý	AHB 400 FTK SW	6363879	Kus	1 Kus
Středový závěs kabelového žlabu, výška bočnice 60, černý	MAH 60 400 FSKSW	6358746	Kus	1 Kus
Závitová tyč, 1 m, černá	TR M10 1M BR	3141540	Kus	10 Kus
Závitová tyč, 2 m, černá	TR M10 2M BR	3141542	Kus	10 Kus
