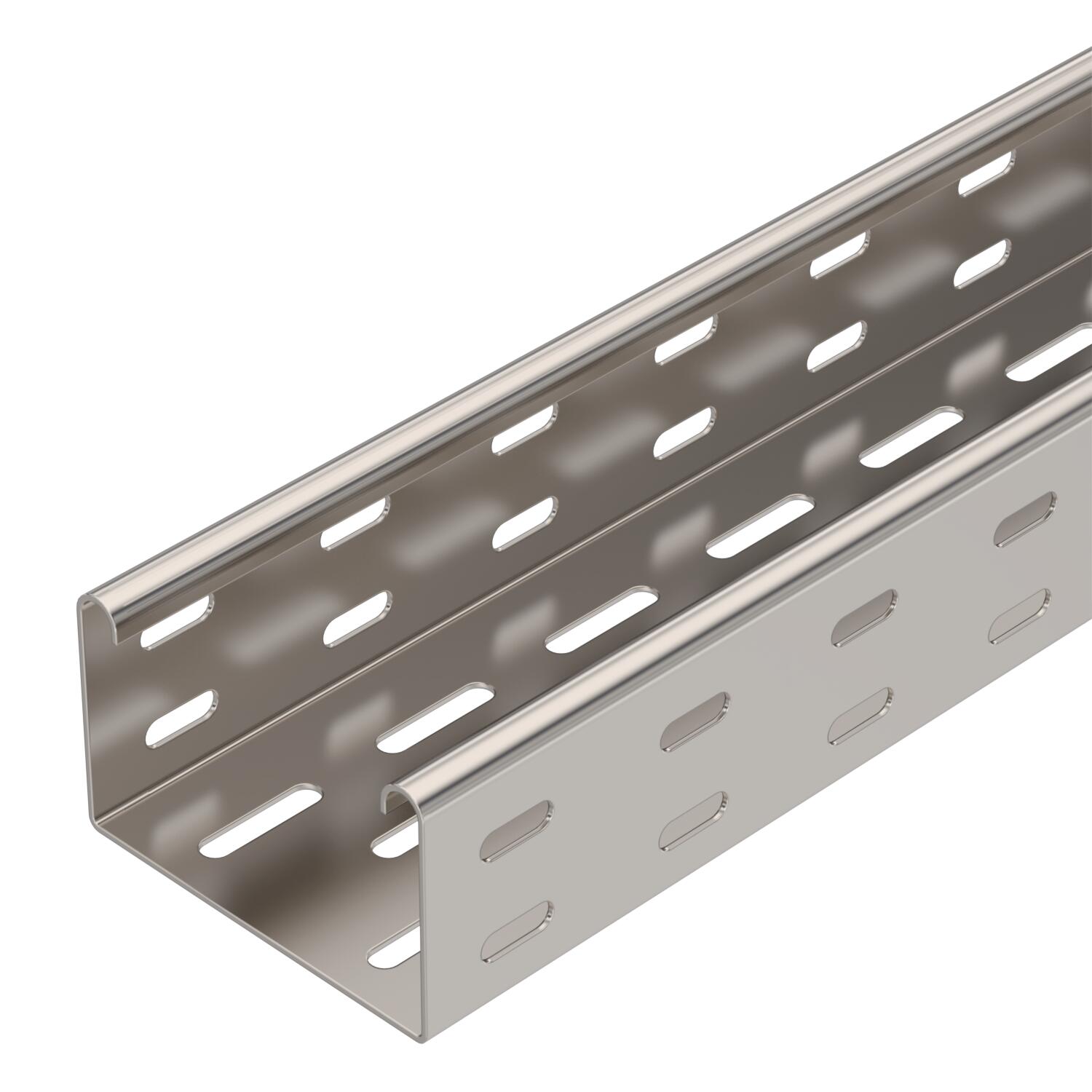

Kabelový žlab SKS 60 A2
Obj. č. 6056735 | EAN 4012196120550
- Popis výrobku
-
Popis výrobkuSKS 60 = Systém těžkých kabelových žlabů s výškou bočnice 60 mm..
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
Kabelový žlab je upevněn na výložníku šrouby FRS M6x 12.
-
- Technické údaje
-
Technické údaje
Barva ocelová Děrování bočnice Ano Druh spojky kabelového nosného systému šroubovaný Materiál Nerez ocel, materiál 1.4307 Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch Holé, dodatečně ošetřeno Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 60x100x3000 Rozmístění otvorů NATO Ne S vrchním dílem Ne Tloušťka plechu 0,06 in Tloušťka plechu 1,5 mm Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 58 cm² Užitečný průřez 5800 mm² Zachování funkčnosti Ano Rozměry

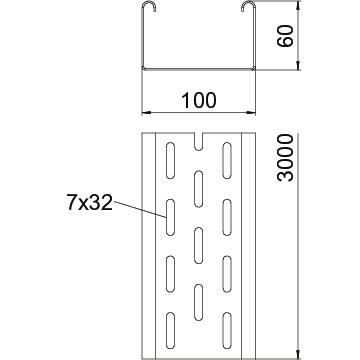

Délka 3000 mm Délka 10 ft Rozměr B 100 mm Rozměr W 100 mm Šířka 100 mm Šířka 4 in Výška 60 mm Výška 2 in Zatížení
Vzdálenost podpěr 1,5 m 2,65 kN/m Vzdálenost podpěr 2,0 m 1,8 kN/m Vzdálenost podpěr 2,5 m 1,15 kN/m Vzdálenost podpěr 3,0 m 0,5 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 13,8247 kg CO2e / 1 metr CO₂ Footprint (GWP) 13,8247 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Technické údaje

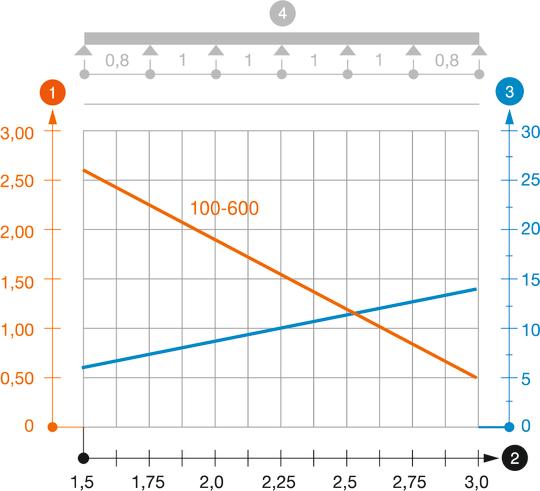

Zatěžovací diagram kabelového žlabu typu SKS 60
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

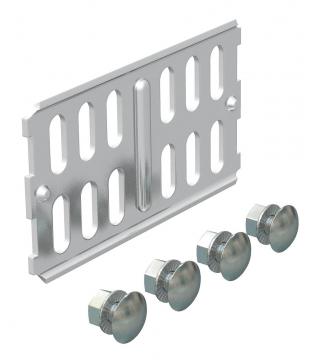

Podélná spojka A2
RLVK 60 A2 6067654 10 Kus
Spojovací lišta A2
SSLB 100 A2 7070353 20 Kus
Oblouk 90°, bočnice 60 A2
RB 90 610 A2 6036620 1 Kus
Vestavný odbočný díl 60 A2
RAA 610 A2 6042311 1 Kus
Víko s otočnou západkou, A2
DRL 100 A2 6052878 3 m
Přepážka 60 A2
TSG 60 A2 6062084 3 m

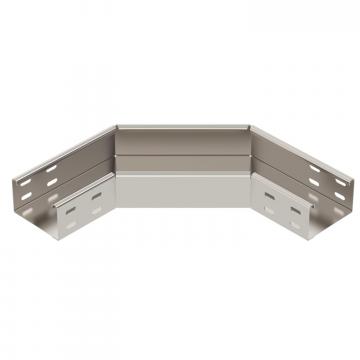

90° oblouk 60 A2
RB 90 610 A2 7134122 1 Kus - Ke stažení
-
