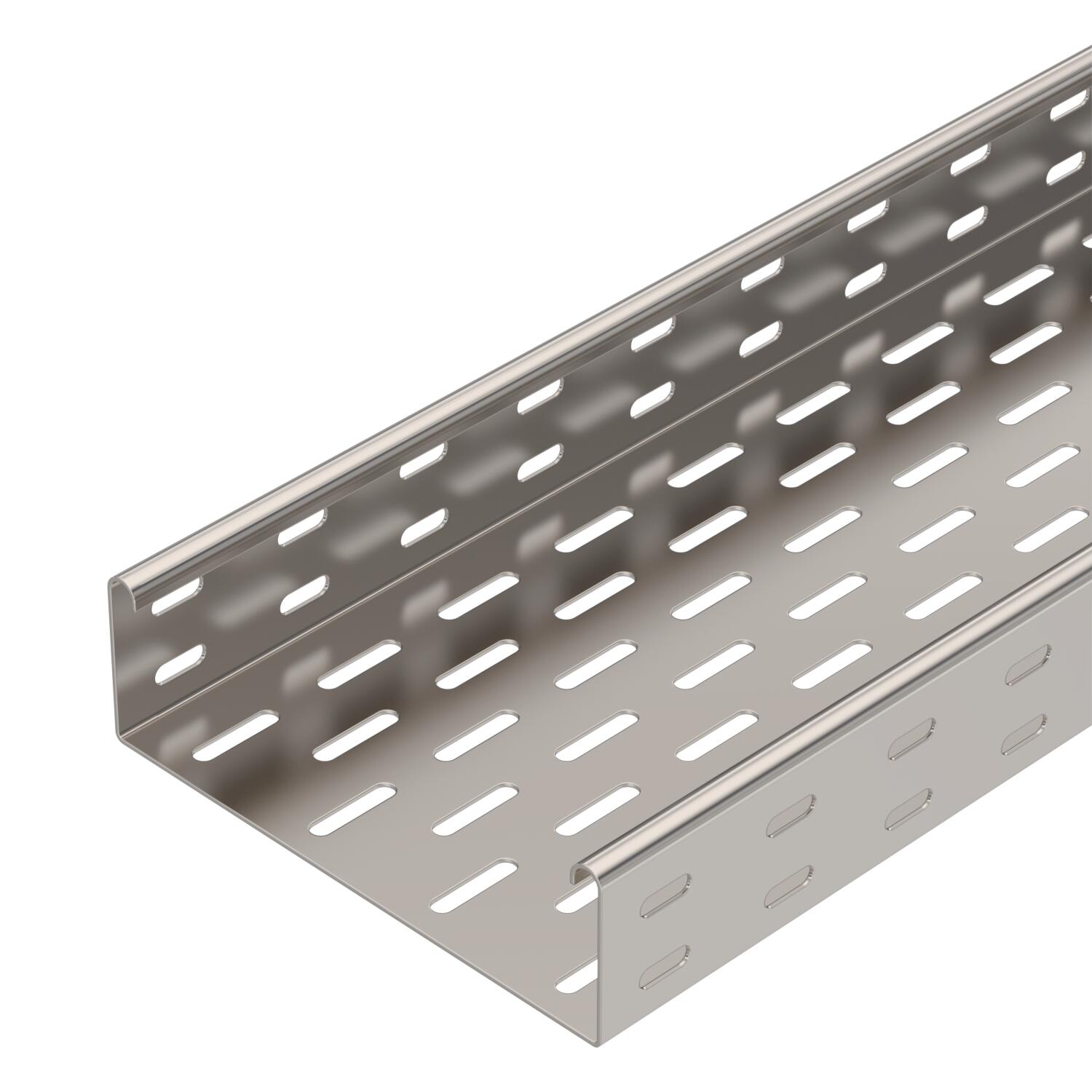

Kabelový žlab SKS 60 A2
Obj. č. 6056737 | EAN 4012196120611
- Popis výrobku
-
Popis výrobkuSKS 60 = Systém těžkých kabelových žlabů s výškou bočnice 60 mm..
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
Kabelový žlab je upevněn na výložníku šrouby FRS M6x 12.
-
- Technické údaje
-
Technické údaje

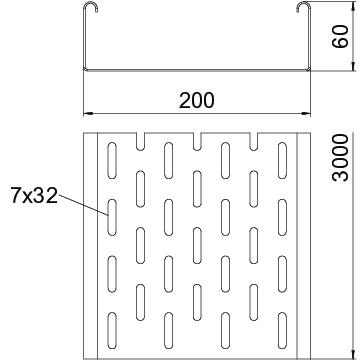

Barva ocelová Děrování bočnice Ano Druh spojky kabelového nosného systému šroubovaný Materiál Nerez ocel, materiál 1.4307 Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch Holé, dodatečně ošetřeno Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 60x200x3000 Rozmístění otvorů NATO Ne S vrchním dílem Ne Tloušťka plechu 1,5 mm Tloušťka plechu 0,06 in Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 118 cm² Užitečný průřez 11800 mm² Zachování funkčnosti Ano Rozměry
Délka 10 ft Délka 3000 mm Rozměr B 200 mm Rozměr W 200 mm Šířka 8 in Šířka 200 mm Výška 60 mm Výška 2 in Zatížení
Vzdálenost podpěr 1,5 m 2,65 kN/m Vzdálenost podpěr 2,0 m 1,8 kN/m Vzdálenost podpěr 2,5 m 1,15 kN/m Vzdálenost podpěr 3,0 m 0,5 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 19,4642 kg CO2e / 1 metr CO₂ Footprint (GWP) 19,4642 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram kabelového žlabu typu SKS 60
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná spojka A2
RLVK 60 A2 6067654 10 Kus
Spojovací lišta A2
SSLB 200 A2 7070361 20 Kus

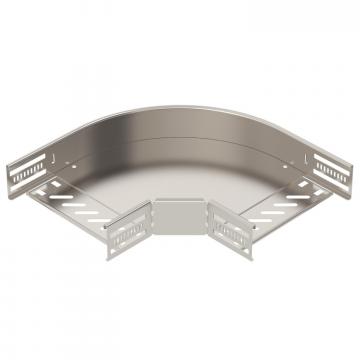

Oblouk 90°, bočnice 60 A2
RB 90 620 A2 6036624 1 Kus

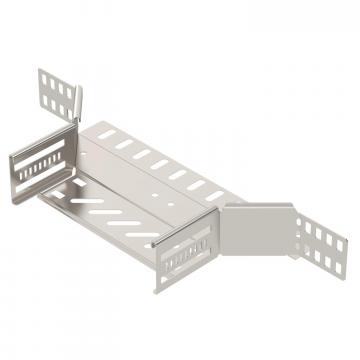

Vestavný odbočný díl 60 A2
RAA 620 A2 6042315 1 Kus
Víko s otočnou západkou, A2
DRL 200 A2 6052894 3 m
Přepážka 60 A2
TSG 60 A2 6062084 3 m - Ke stažení
-
Datový list SKS 620 A2 / 6056737 , 0.28MB , pdfEU prohlášení o shodě SKS 620 A2 / 6056737 , 0.12MB , pdfUK - Prohlášení shody SKS 620 A2 / 6056737 , 0.09MB , pdfREACH Prohlášení o shodě SKS 620 A2 / 6056737 , 0.12MB , pdfRoHS Prohlášení o shodě SKS 620 A2 / 6056737 , 0.13MB , pdfEnvironmentální prohlášení o produktu (EPD) SKS 620 A2 / 6056737 , 2.03MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
