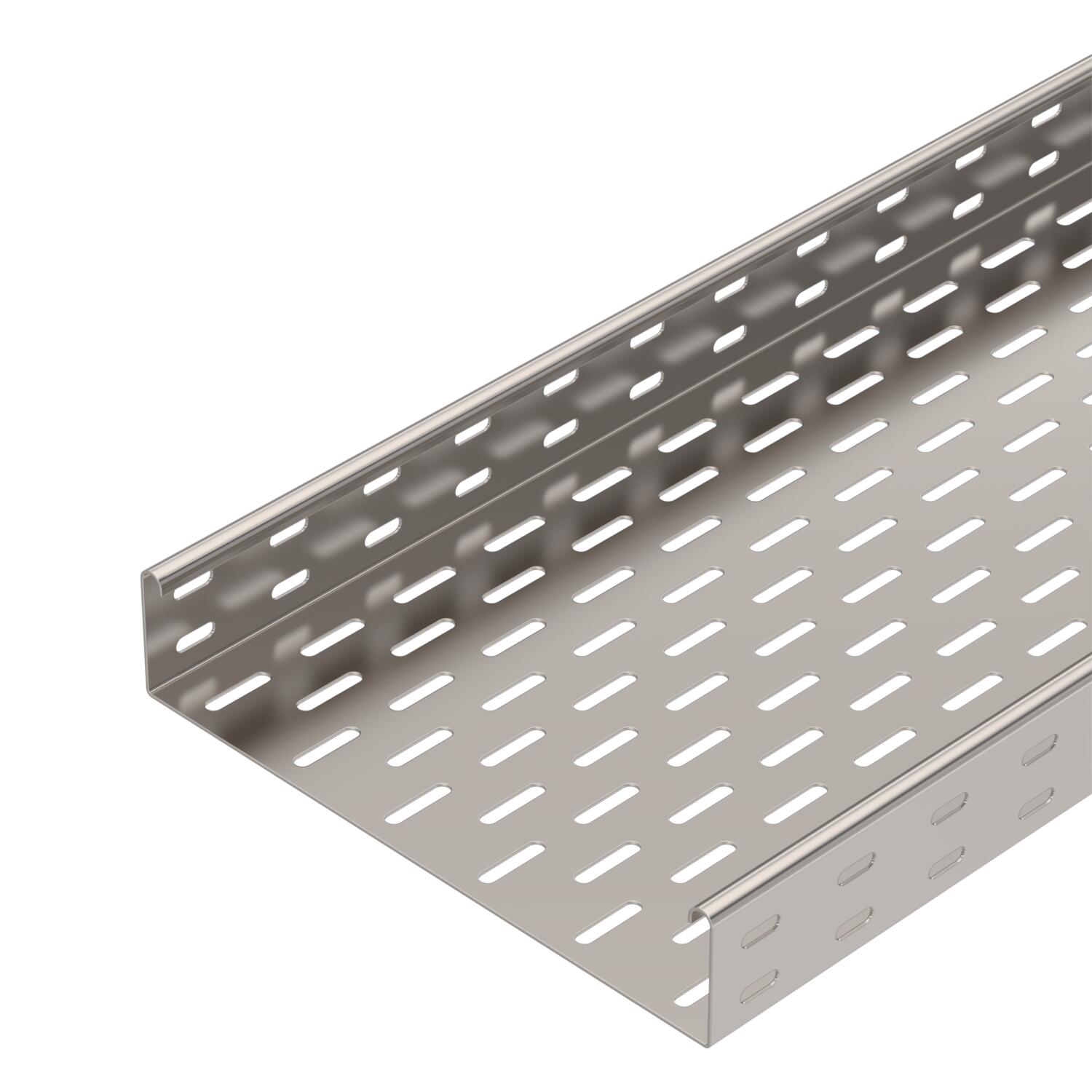

Kabelový žlab SKS 60 A2
Obj. č. 6056739 | EAN 4012196120673
- Popis výrobku
-
Popis výrobkuSKS 60 = Systém těžkých kabelových žlabů s výškou bočnice 60 mm..
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
Kabelový žlab je upevněn na výložníku šrouby FRS M6x 12.
-
- Technické údaje
-
Technické údaje
Barva ocelová Děrování bočnice Ano Druh spojky kabelového nosného systému šroubovaný Materiál Nerez ocel, materiál 1.4307 Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch Holé, dodatečně ošetřeno Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 60x300x3000 Rozmístění otvorů NATO Ne S vrchním dílem Ne Tloušťka plechu 0,06 in Tloušťka plechu 1,5 mm Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 17800 mm² Užitečný průřez 178 cm² Zachování funkčnosti Ano Rozměry

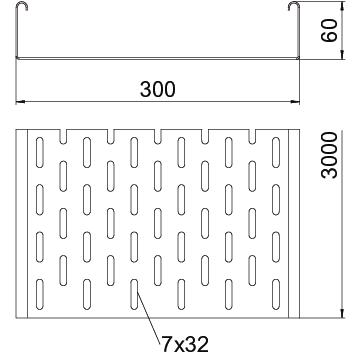

Délka 3000 mm Délka 10 ft Rozměr B 300 mm Rozměr W 300 mm Šířka 12 in Šířka 300 mm Výška 2 in Výška 60 mm Zatížení
Vzdálenost podpěr 1,5 m 2,65 kN/m Vzdálenost podpěr 2,0 m 1,8 kN/m Vzdálenost podpěr 2,5 m 1,15 kN/m Vzdálenost podpěr 3,0 m 0,5 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 25,1076 kg CO2e / 1 metr CO₂ Footprint (GWP) 25,1076 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram kabelového žlabu typu SKS 60
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná spojka A2
RLVK 60 A2 6067654 10 Kus
Spojovací lišta A2
SSLB 300 A2 7070365 20 Kus
Oblouk 90°, bočnice 60 A2
RB 90 630 A2 6036626 1 Kus
Vestavný odbočný díl 60 A2
RAA 630 A2 6042318 1 Kus
Víko s otočnou západkou, A2
DRL 300 A2 6052908 3 m
Přepážka 60 A2
TSG 60 A2 6062084 3 m - Ke stažení
-
