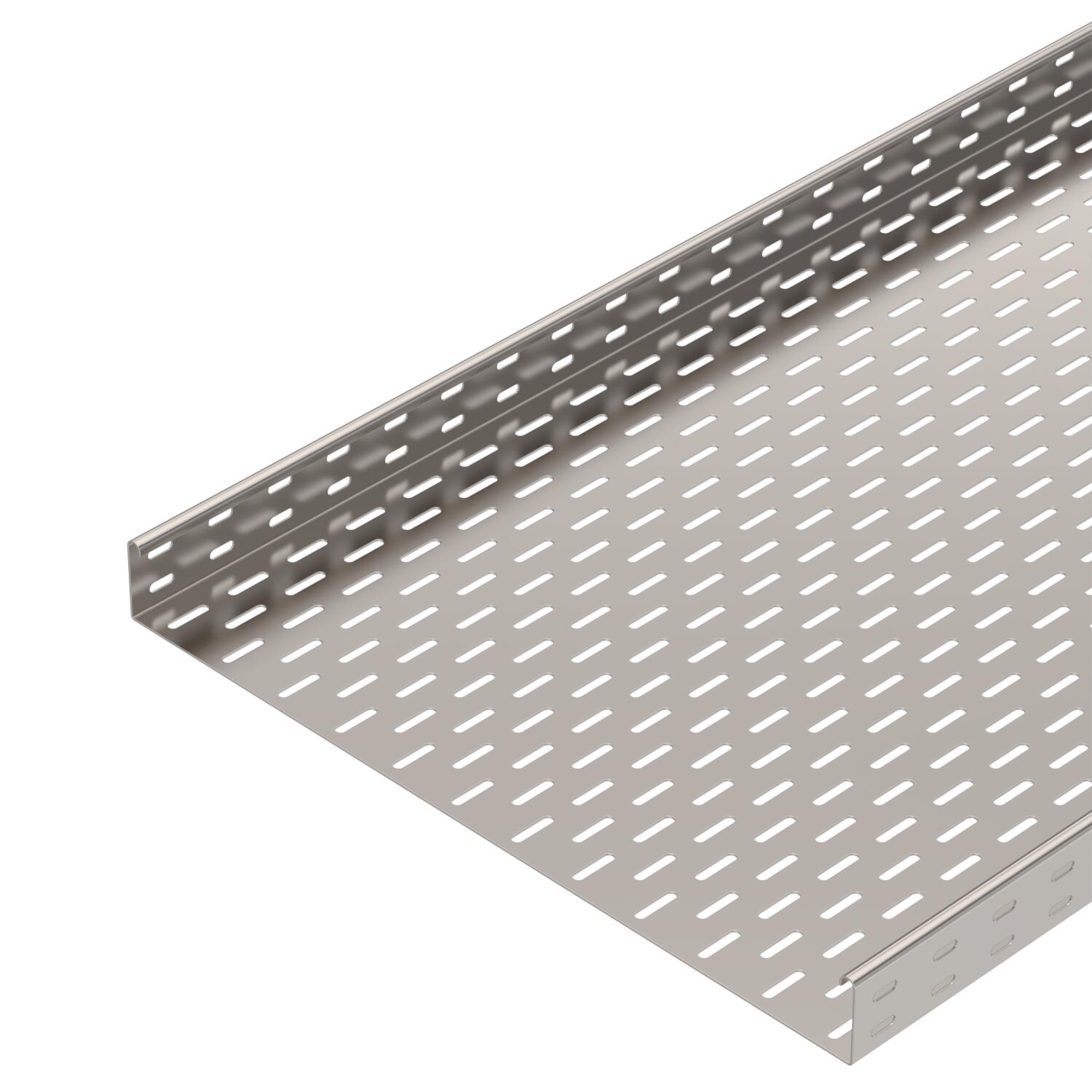

Kabelový žlab SKS 60 A2
Obj. č. 6056746 | EAN 4012196120857
- Popis výrobku
-
Popis výrobkuSKS 60 = Systém těžkých kabelových žlabů s výškou bočnice 60 mm..
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
Kabelový žlab typu SKS lze použít i pro zachování funkčnosti při požáru. Další informace naleznete v části Protipožární systémy BSS. Kabelový žlab je upevněn na výložníku šrouby FRS M6x 12.
Spojovací díly je nutné dle potřeby objednat samostatně.
-
- Technické údaje
-
Technické údaje
Barva ocelová Děrování bočnice Ano Druh spojky kabelového nosného systému šroubovaný Materiál Nerez ocel, materiál 1.4307 Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Odpovídá požadavkům ROHS Ano Povrch Holé, dodatečně ošetřeno Produktová řada Řada SKS Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 60x600x3000 Rozmístění otvorů NATO Ne S vrchním dílem Ne Tloušťka plechu 0,06 in Tloušťka plechu 1,5 mm Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 358 cm² Užitečný průřez 35800 mm² Zachování funkčnosti Ano Rozměry

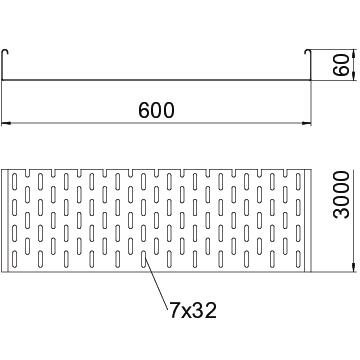

Délka 3000 mm Délka 10 ft Rozměr B 600 mm Rozměr W 600 mm Šířka 24 in Šířka 600 mm Výška 2 in Výška 60 mm Zatížení
Vzdálenost podpěr 1,5 m 2,65 kN/m Vzdálenost podpěr 2,0 m 1,8 kN/m Vzdálenost podpěr 2,5 m 1,15 kN/m Vzdálenost podpěr 3,0 m 0,5 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 41,9926 kg CO2e / 1 metr CO₂ Footprint (GWP) 41,9926 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit m Declared Unit Quantity 1 Technické údaje
Zatěžovací diagram kabelového žlabu typu SKS 60
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná spojka A2
RLVK 60 A2 6067654 10 Kus
Spojovací lišta A2
SSLB 600 A2 7070381 20 Kus
Víko s otočnou západkou, A2
DRL 600 A2 6052975 3 m
Přepážka 60 A2
TSG 60 A2 6062084 3 m

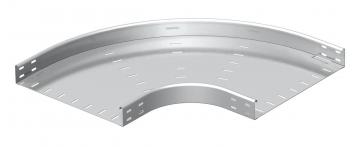

90° oblouk 60 A2
RBU 90 660 A2 7134266 1 Kus - Ke stažení
-
