Kabelový žlab SKS-Magic® 110 FS 3050 | 200 | 110 | 1,5 | Ne | pozinkováno | Ocel | pásově zinkováno

Kabelový žlab SKS-Magic® 110 FS

Obj. č. 6059618 | EAN 4012195829584

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	110 mm

Tloušťka plechu	1,5 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	11,9611 kg CO2e / 1 metr
Délka	3050 mm
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Magnetický útlum stínění bez víka	20 dB
Magnetický útlum stínění s víkem	50 dB
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka
Rozměr	110x200x3050
Rozměr B	200 mm
Rozměr L	80 mm
Rozměr x	96 mm
Rozměr y	162 mm

Rozmístění otvorů NATO	Ne
Šířka	200 mm
S vrchním dílem	Ne
Tloušťka plechu	1,5 mm
Třída zatížení NEMA	8C
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	21800 mm²
Užitečný průřez	218 cm²
Vložka, sprinkler	Ano
Výška	110 mm
Vzdálenost podpěr 1,5 m	3 kN/m
Vzdálenost podpěr 2,0 m	2,57 kN/m
Vzdálenost podpěr 2,5 m	2,14 kN/m
Vzdálenost podpěr 3,0 m	1,7 kN/m
Vzdálenost podpěr 3,5 m	1,25 kN/m
Vzdálenost podpěr 4,0 m	0,8 kN/m
Zachování funkčnosti	Ne

Technické údaje

Zatěžovací diagram kabelového žlabu typu SKSM 110

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKSM 110 FS	3050 mm	100 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059614	m	3 m
SKSM 120 FS	3050 mm	200 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059618	m	3 m
SKSM 130 FS	3050 mm	300 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059620	m	3 m
SKSM 140 FS	3050 mm	400 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059622	m	3 m
SKSM 150 FS	3050 mm	500 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059624	m	3 m
SKSM 160 FS	3050 mm	600 mm	110 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059626	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

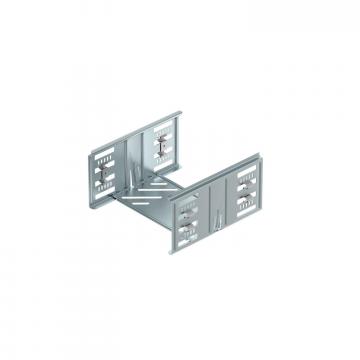

Sada podélných spojek Magic FS	KTSMV 120 FS	6069094	Kus	1 Kus
Oblouk 45°, bočnice 110 FS	RB 45 120 FS	6036302	Kus	1 Kus
Oblouk 90°, bočnice 110 FS	RB 90 120 FS	6036804	Kus	1 Kus
Vestavný odbočný díl 110 FS	RAA 120 FS	6042155	Kus	1 Kus
Díl T 110 FS	RT 120 FS	6038304	Kus	1 Kus
Křížení 110 FS	RK 120 FS	7027353	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 200 FS	6052207	m	3 m
Přepážka 110 FS	TSG 110 FS	6062122	m	3 m
Variabilní oblouk Magic 110 FS	RBMV 120 FS	6040684	Kus	1 Kus
