Kabelový žlab SKS-Magic® 110 FS
Obj. č. 6059626 | EAN 4012195829621
- Popis výrobku
-
Popis výrobkuKabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.
Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.
Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno CO₂ stopa (GWP) od kolébky po bránu 22,9796 kg CO₂e / 1 metr Délka 3050 mm Děrování bočnice Ano Druh spojky kabelového nosného systému Upevnění naklapnutím Magnetický útlum stínění bez víka 20 dB Magnetický útlum stínění s víkem 50 dB Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 110x600x3050 Rozměr B 600 mm Rozměr L 480 mm Rozměr x 496 mm Rozměr y 562 mm Rozmístění otvorů NATO Ne Šířka 600 mm S vrchním dílem Ne Tloušťka plechu 1,5 mm Třída zatížení NEMA 8C Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 655 cm² Užitečný průřez 65500 mm² Vložka, sprinkler Ano Výška 110 mm Vzdálenost podpěr 1,5 m 3 kN/m Vzdálenost podpěr 2,0 m 2,34 kN/m Vzdálenost podpěr 2,5 m 1,74 kN/m Vzdálenost podpěr 3,0 m 1,2 kN/m Vzdálenost podpěr 3,5 m 0,72 kN/m Vzdálenost podpěr 4,0 m 0,3 kN/m Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram kabelového žlabu typu SKSM 110
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

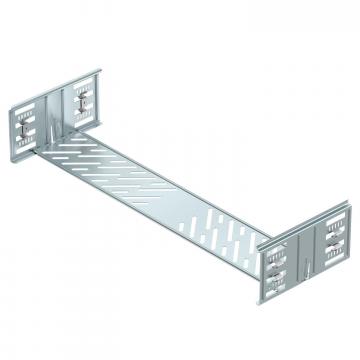

Sada podélných spojek Magic FS
KTSMV 160 FS 6069102 1 Kus

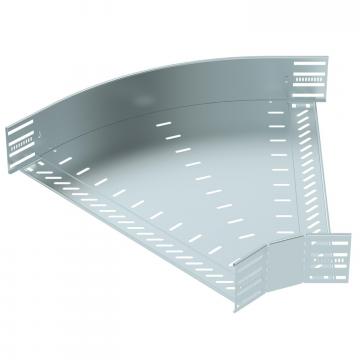

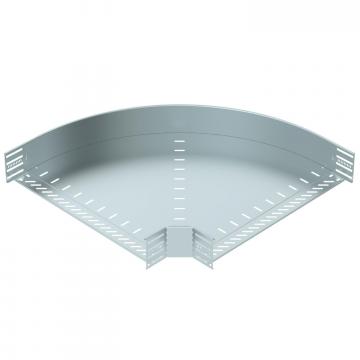

Oblouk 45°, bočnice 110 FS
RB 45 160 FS 6036310 1 Kus
Víko s otočnou západkou, FS
DRL 600 FS 6052606 3 m
Přepážka 110 FS
TSG 110 FS 6062122 3 m - Ke stažení
-
