Kabelový žlab SKS-Magic® 85 FT 3050 | 100 | 85 | 1,5 | Ne | pozinkováno | Ocel | žárově zinkováno ponorem

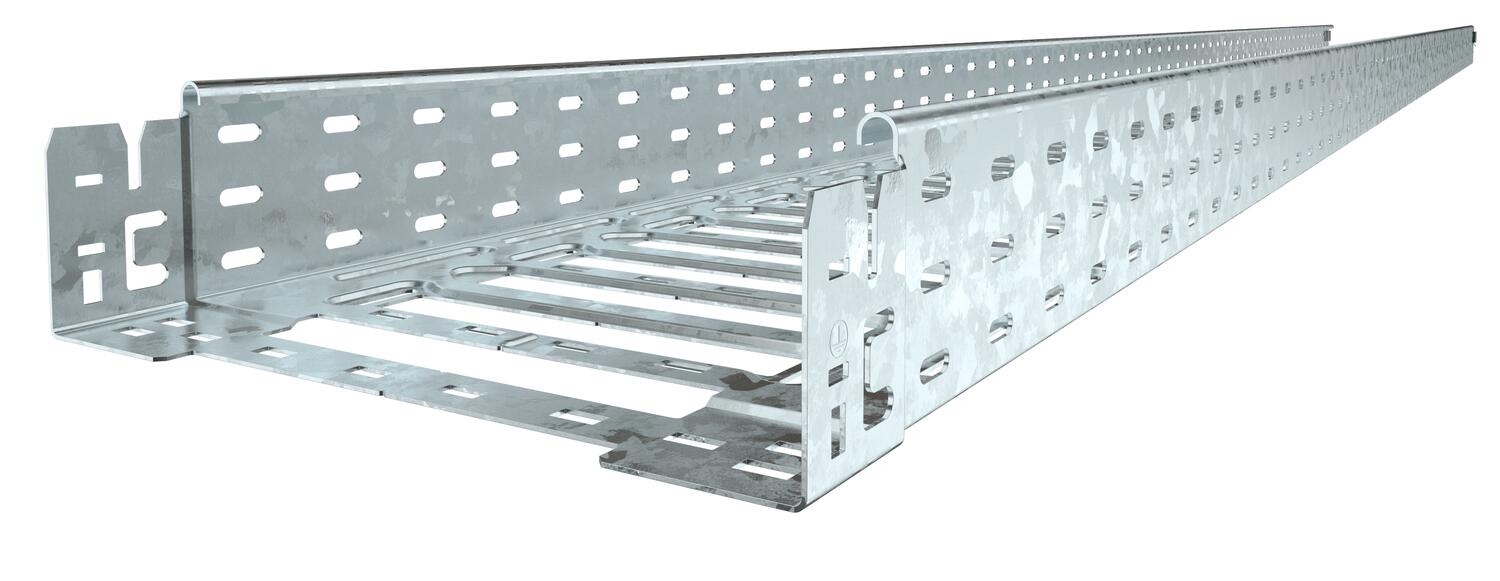

Kabelový žlab SKS-Magic® 85 FT

Obj. č. 6059549 | EAN 4012195833086

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	85 mm

Tloušťka plechu	1,5 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Magnetický útlum stínění bez víka	20 dB
Magnetický útlum stínění s víkem	50 dB
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne

Provedení spojky	Integrovaná spojka
Rozměr	85x100x3050
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	1,5 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	83 cm²
Užitečný průřez	8300 mm²
Zachování funkčnosti	Ne

Rozměry

Délka	3050 mm
Rozměr B	100 mm
Rozměr L	30 mm

Rozměr y	62 mm
Šířka	100 mm
Výška	85 mm

Zatížení

Vzdálenost podpěr 1,5 m	3,4 kN/m
Vzdálenost podpěr 2,0 m	2,7 kN/m

Vzdálenost podpěr 2,5 m	2,07 kN/m
Vzdálenost podpěr 3,0 m	1,5 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	7,6306 kg CO2e / 1 metr
CO₂ Footprint (GWP)	7,6306 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Zatěžovací diagram kabelového žlabu typu SKSM 85

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKSM 810 FT	3050 mm	100 mm	85 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059549	m	3 m
SKSM 820 FT	3050 mm	200 mm	85 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059553	m	3 m
SKSM 830 FT	3050 mm	300 mm	85 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059555	m	3 m
SKSM 840 FT	3050 mm	400 mm	85 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059557	m	3 m
SKSM 850 FT	3050 mm	500 mm	85 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059559	m	3 m
SKSM 860 FT	3050 mm	600 mm	85 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059561	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Víko s otočnou západkou, FT	DRL 100 FT	6051340	m	3 m

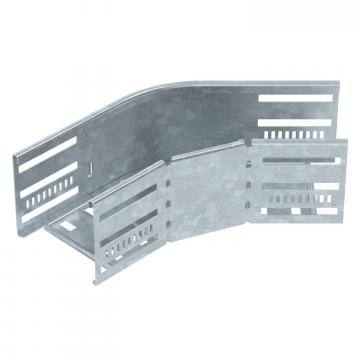

Oblouk 45°, bočnice 85 FT	RB 45 810 FT	6036230	Kus	1 Kus

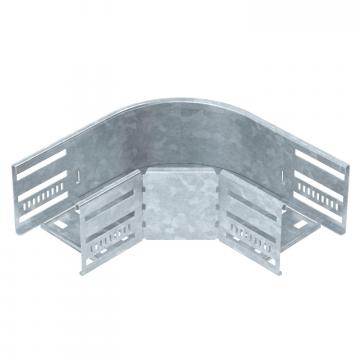

Oblouk 90°, bočnice 85 FT	RB 90 810 FT	6036712	Kus	1 Kus

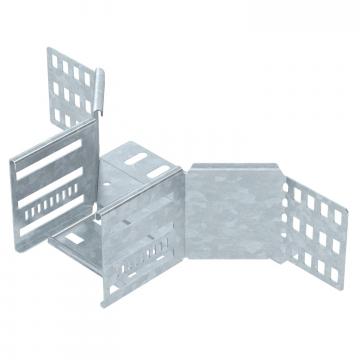

Vestavný odbočný díl 85 FT	RAA 810 FT	6042231	Kus	1 Kus
Díl T 85 FT	RT 810 FT	6038230	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 100 DD	6052703	m	3 m
Přepážka 85 DD	TSG 85 DD	6062331	m	3 m
