Kabelový žlab SKS-Magic® 85 FT
Obj. č. 6059553 | EAN 4012195833109
- Popis výrobku
-
Popis výrobkuKabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.
Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.
Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.
Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Děrování bočnice Ano Druh spojky kabelového nosného systému Upevnění naklapnutím Magnetický útlum stínění bez víka 20 dB Magnetický útlum stínění s víkem 50 dB Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 85x200x3050 Rozmístění otvorů NATO Ne S vrchním dílem Ne Tloušťka plechu 1,5 mm Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 186 cm² Užitečný průřez 18600 mm² Vložka, sprinkler Ano Zachování funkčnosti Ne Rozměry
Délka 3050 mm Rozměr B 200 mm Rozměr L 80 mm Rozměr x 96 mm Rozměr y 162 mm Šířka 200 mm Výška 85 mm Zatížení
Vzdálenost podpěr 1,5 m 3,4 kN/m Vzdálenost podpěr 2,0 m 2,7 kN/m Vzdálenost podpěr 2,5 m 2,07 kN/m Vzdálenost podpěr 3,0 m 1,5 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 10,1004 kg CO2e / 1 metr CO₂ Footprint (GWP) 10,1004 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram kabelového žlabu typu SKSM 85
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko s otočnou západkou, FT
DRL 200 FT 6051367 3 m

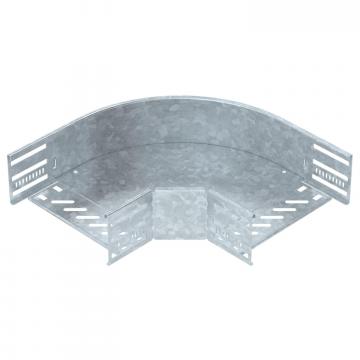

Oblouk 90°, bočnice 85 FT
RB 90 820 FT 6036714 1 Kus
Díl T 85 FT
RT 820 FT 6038232 1 Kus
Víko s otočnou západkou, DD
DRL 200 DD 6052709 3 m
Přepážka 85 DD
TSG 85 DD 6062331 3 m - Ke stažení
-
Datový list SKSM 820 FT / 6059553 , 0.34MB , pdfEU prohlášení o shodě SKSM 820 FT / 6059553 , 0.13MB , pdfUK - Prohlášení shody SKSM 820 FT / 6059553 , 0.09MB , pdfREACH Prohlášení o shodě SKSM 820 FT / 6059553 , 0.12MB , pdfRoHS Prohlášení o shodě SKSM 820 FT / 6059553 , 0.12MB , pdfEnvironmentální prohlášení o produktu (EPD) SKSM 820 FT / 6059553 , 2.03MB , pdfSchvalovací značka Povolení značky VDE pro KTS-Magic , 0.18MB , pdfNávod k montáži Násuvné systémy kabelových žlabů Magic , 12.23MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
